Aparelhagem de alta tensão 10kV

O quadro de distribuição de 10kV desempenha as funções essenciais de recepção, distribuição, controle e proteção de energia elétrica de média tensão. Ao contrário do quadro de distribuição de baixa tensão de 380 V ou 660 V utilizado na distribuição a jusante, um sistema de 10 kV requer maior atenção ao isolamento, interrupção de falhas, intertravamento mecânico, compartimentação e segurança do operador.

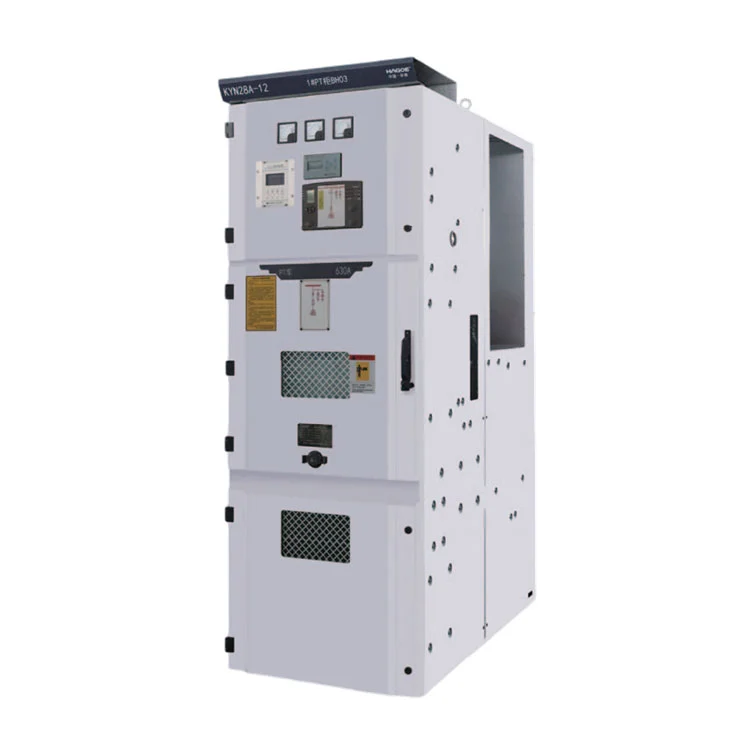

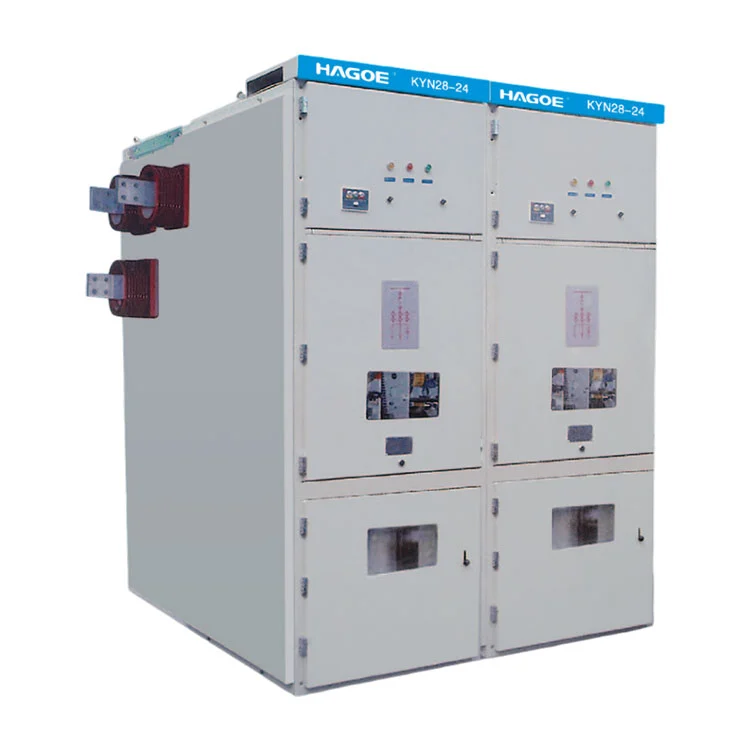

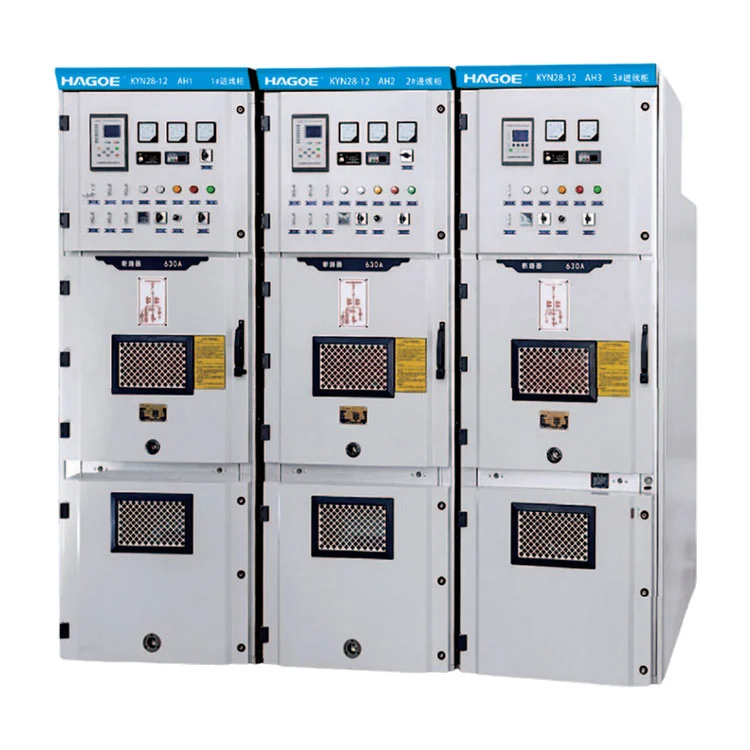

O painel de alta tensão HAGOE KYN28-12 10kV usa uma estrutura metálica extraível blindada que separa o disjuntor, barramento, cabo e áreas de controle de baixa tensão em compartimentos funcionais dedicados. A linha pode ser configurada para alimentadores de entrada, alimentadores de saída, acopladores de barramento, aplicações PT e outros requisitos do sistema primário.

Para plantas industriais, subestações, grandes edifícios e infraestruturas que requerem alimentação de 10kV, a configuração correta do painel de média tensão é importante não apenas para a operação normal, mas também para isolamento de falhas e manutenção.

Por que usar a estrutura removível KYN28-12?

Uma das principais características do KYN28-12 é a suacaminhão de disjuntor extraível.

Em vez de montar permanentemente o disjuntor dentro do gabinete, o disjuntor é instalado como uma unidade funcional móvel independente. Para projetos que exigem inspeção periódica, testes ou substituição do disjuntor, o projeto extraível pode reduzir o trabalho de desmontagem em campo e manter o equipamento de comutação primário funcionalmente separado de outras áreas do gabinete.

O painel consiste principalmente de umcorpo de gabinete fixo e um caminhão extraível. O gabinete e as divisórias funcionais internas são montados por meio de conexões aparafusadas para criar áreas internas claramente definidas.

Dependendo da configuração do projeto, o quadro pode acomodar carros de disjuntores a vácuo ou chaves de carga fixa.

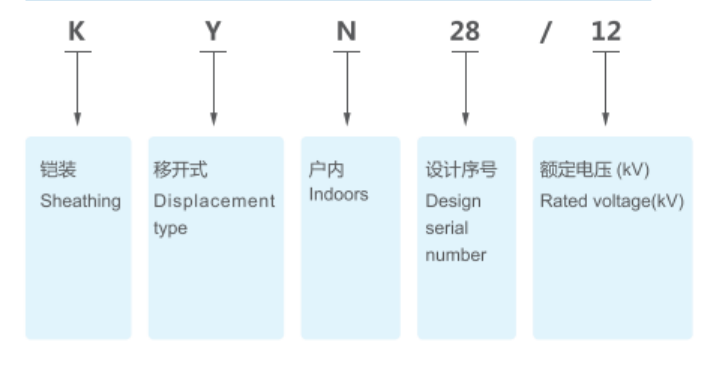

Definição de modelo

Parâmetro técnico

Design de intertravamento mecânico e anti-má operação

Para equipamentos de 10kV, o projeto mecânico não é simplesmente uma questão de fabricação do gabinete.Sequências operacionais interligadas e controladassão elementos importantes do projeto de painéis de média tensão.

O KYN28-12 incorpora um arranjo de intertravamento mecânico que coordena a posição do caminhão, o status do disjuntor e a operação da porta do gabinete, ajudando a reduzir o risco de operação incorreta.

Isto é particularmente importante em sistemas de média tensão porque operações de comutação incorretas podem resultar em danos ao equipamento, interrupção de energia ou sérios riscos de segurança. Ao especificar o painel de distribuição de 10kV, os compradores devem, portanto, avaliar mais do que a tensão e a corrente nominais, incluindo:

Tipo de disjuntor

Arranjo interligado

Arranjo de aterramento

Nível de isolamento

Projeto do compartimento

Esquema de proteção e controle

Estrutura metálica fechada e proteção IP4X

KYN28-12 usa umconstrução blindada em metal fechado, com o gabinete do gabinete e divisórias internas montadas por parafusos.

O gabinete padrão fornece umClassificação de proteção IP4X, enquanto o nível de proteção do compartimento do disjuntor é IP2X quando a porta do compartimento está aberta.

A construção compartimentada interna mantém as áreas do barramento, do disjuntor e dos cabos funcionalmente separadas e ajuda a limitar o acesso aos componentes energizados.

A superfície do gabinete é acabada com um revestimento plástico para melhorar a resistência ao impacto mecânico e à corrosão. Os materiais do gabinete e os requisitos de tratamento de superfície também podem ser revisados ​​de acordo com as condições do projeto.

Configuração do disjuntor a vácuo

O painel de distribuição a vácuo de média tensão KYN28-12 pode ser configurado com diferentes tipos de disjuntores a vácuo de acordo com os requisitos do projeto, incluindoVD4, VVS1, VH1, VK e ZN28disjuntores em série.

Os disjuntores a vácuo são adequados para comutação e proteção contra falhas em sistemas de média tensão. Ao contrário dos disjuntores a óleo tradicionais, os interruptores a vácuo não utilizam óleo isolante como meio de extinção de arco, resultando em diferentes requisitos de tamanho do equipamento, manutenção e condições de operação.

A HAGOE pode configurar o disjuntor de acordo com a marca especificada pelo cliente, as especificações técnicas do projeto e os requisitos do mercado-alvo, em vez de forçar uma configuração de disjuntor para cada projeto.

Como selecionar um sistema de barramento?

KYN28-12 pode ser aplicado em:

Sistemas de barramento único
Uma configuração relativamente simples para sistemas de distribuição convencionais de 10kV.

Sistemas seccionados de barramento único
A seccionalização dos barramentos pode melhorar a flexibilidade operacional e permitir que o sistema seja operado de acordo com diferentes condições de carga e alimentação.

Sistemas de barramento duplo
Adequado para projetos que exigem maior flexibilidade nos arranjos de comutação e operação da fonte de alimentação.

A configuração apropriada do barramento deve ser determinada pelo projeto da subestação primária, classificação da carga, disposição da energia de reserva e filosofia operacional, em vez de simplesmente selecionar a configuração mais complexa.

Diferenças de engenharia em relação ao painel de distribuição de baixa tensão comum

Quando um projeto distribui energia de uma rede de 10kV para um sistema de baixa tensão de 380V/400V, o conjunto de manobra de 10kV e o conjunto de manobra de baixa tensão normalmente funcionamdiferentes funções em diferentes níveis da rede elétrica.

Por exemplo:

Aparelhagem de alta tensão 10kV
Recebe, distribui, controla e protege a fonte de alimentação de média tensão.

Transformador
Converte média tensão de 10kV na tensão exigida pelos sistemas de baixa tensão a jusante.

Painel de distribuição de baixa tensão GGD / GCS / MNS
Lida com distribuição de baixa tensão, controle do CCM e cargas de motor e energia a jusante.

Portanto, o quadro de distribuição de 10kV não deve ser visto simplesmente como uma “versão de alta tensão” de um gabinete de baixa tensão. Pertence a um nível de tensão e arquitetura de proteção diferentes dentro do sistema de distribuição elétrica.

Ambiente de aplicação e limites de engenharia

As condições de serviço padrão incluem:

• Temperatura do ar ambiente:-15°C a +40°C
• Umidade relativa média diária:≤95%
• Umidade relativa média mensal:≤90%
• Altitude:≤2000m
• Intensidade sísmica:≤8°
• O equipamento não deve ser instalado em locais com risco de incêndio ou explosão, poluição severa, corrosão química forte ou vibração intensa.

Para locais de grande altitude, áreas costeiras, plataformas offshore ou outros ambientes especiais, os requisitos de isolamento, aumento de temperatura, proteção contra corrosão e adaptação ambiental devem ser reconfirmados durante a preparação do acordo técnico.

Controle de qualidade

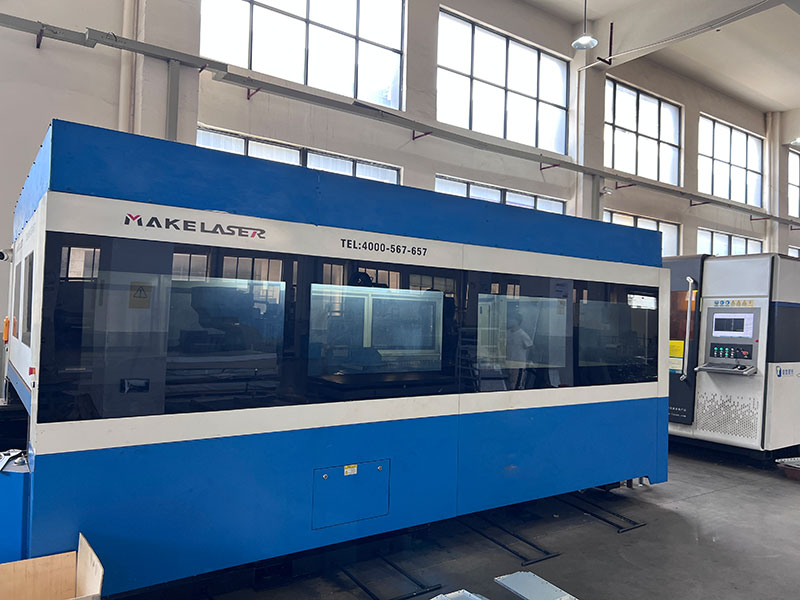

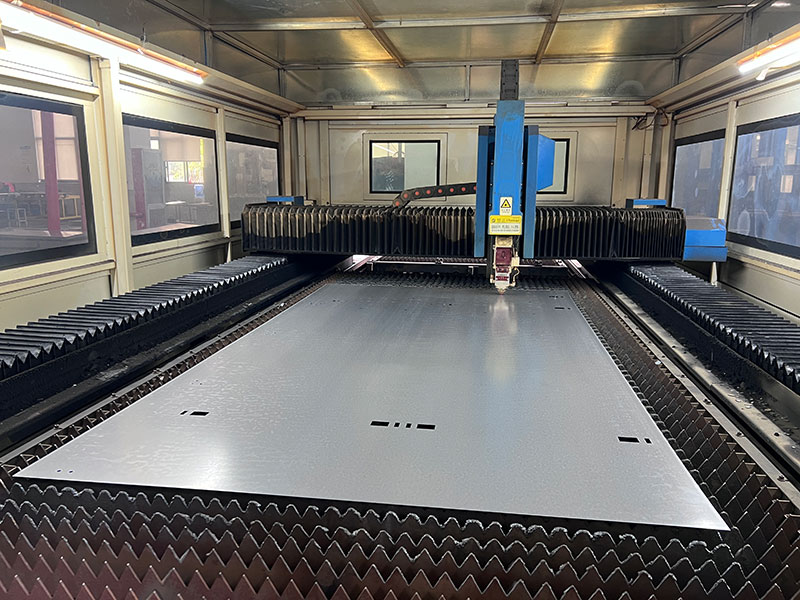

O controle de qualidade para painéis de média tensão não pode depender apenas da inspeção visual final. A HAGOE opera sobISO9001, ISO14001 e ISO45001sistemas de gerenciamento e aplica controle de processos desde a entrada de materiais e fabricação mecânica até a montagem de componentes e testes de gabinete completo.

Para o painel de distribuição de alta tensão KYN28-12 10kV, os principais pontos de controle incluem:

Dimensões do gabinete e resistência mecânica

Classificação de construção e proteção do compartimento

Operação do caminhão com disjuntor

Barramento e conexões primárias

Fiação de controle secundário

Sistema de Aterramento

Folga de isolamento

Testes elétricos de fábrica

A documentação de design do produto abrangeIEC, GB e requisitos de padrões internacionais relevantes. Padrões específicos e itens de teste podem ser confirmados de acordo com o mercado de destino e as especificações técnicas do projeto.

Perguntas frequentes

1. Para que é usado o painel de distribuição de alta tensão de 10kV?

O painel de alta tensão de 10kV é usado para receber, distribuir, controlar, monitorar e proteger energia de média tensão em subestações, plantas industriais, projetos de infraestrutura e outras aplicações de distribuição de 10kV.

2. O que é o painel KYN28-12?

KYN28-12 é um painel blindado extraível em invólucro metálico projetado para sistemas CA trifásicos de 3,6–12kV e normalmente equipado com caminhões de disjuntores extraíveis a vácuo.

3. O KYN28-12 pode ser usado em uma subestação de 10kV?

Sim. A distribuição de 10kV é uma aplicação típica para KYN28-12. Painéis de entrada, saída, acoplador de barramento e outros painéis funcionais podem ser configurados de acordo com o sistema primário da subestação.

4. Quais disjuntores podem ser instalados no painel de distribuição a vácuo de média tensão KYN28-12?

De acordo com a configuração do produto, KYN28-12 pode acomodar disjuntores a vácuo VD4, VVS1, VH1, VK e ZN28, bem como chaves de carga fixa de acordo com os requisitos do projeto.

5. Qual é a classificação de proteção do KYN28-12?

O gabinete padrão fornece classificação de proteção IP4X. O compartimento do disjuntor fornece proteção IP2X quando sua porta está aberta.

6. Quais arranjos de barramentos estão disponíveis?

O KYN28-12 pode ser configurado para sistemas de barramento único, barramento único seccionado e barramento duplo, dependendo da confiabilidade da fonte de alimentação e do arranjo operacional necessários.
