Aparelhagem de alta tensão 35kV

Os sistemas de 35kV são comumente usados ​​em grandes instalações industriais, subestações regionais, instalações de geração de energia e outras aplicações que exigem maior capacidade de transmissão e distribuição de energia. Comparado com sistemas de 10kV, o painel de 35kV requer maior atenção à coordenação de isolamento, distância de fuga, desempenho de comutação, confiabilidade mecânica e segurança operacional.

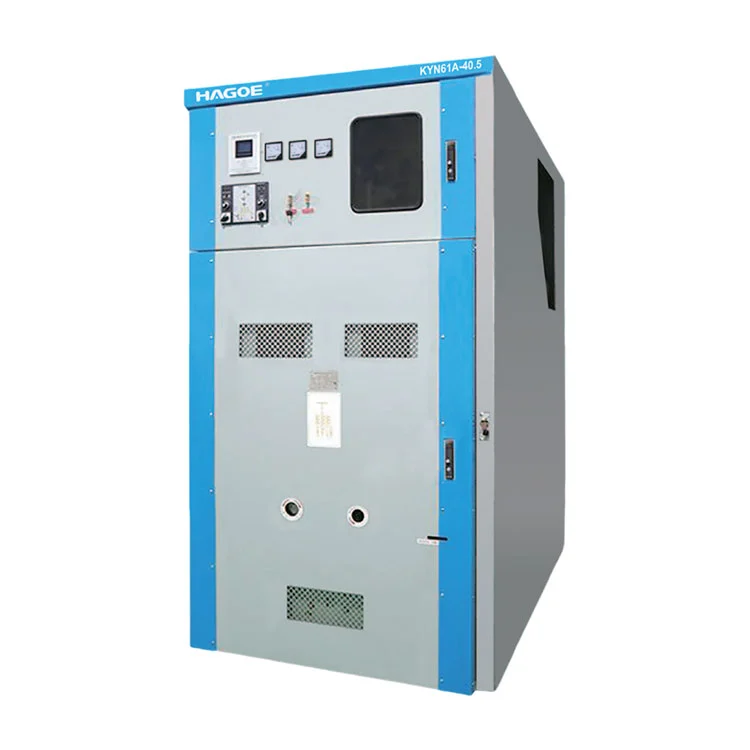

Eletro HagoePainel de distribuição de alta tensão KYN61-40.5 35kVadota uma construção blindada, extraível e fechada em metal. As principais seções funcionais, incluindo o disjuntor, barramento, conexão de cabos e compartimentos de controle, são organizadas como áreas funcionais separadas para apoiar a operação e manutenção organizadas.

A construção extraível é particularmente adequada para sistemas de distribuição que requerem comutação e manutenção regulares. O carro do disjuntor pode ser movido entre as posições de operação e de teste de acordo com os requisitos de operação e manutenção, ajudando a reduzir o impacto da manutenção do equipamento no sistema de distribuição geral.

Projeto Estrutural para Manutenção Mais Segura

O projeto do painel de alta tensão de 35kV concentra-se não apenas na proteção do invólucro, mas também no gerenciamento interno de áreas funcionais de alta tensão através degabinete de metal, separação blindada e construção extraível.

Para aplicações de engenharia, esta configuração atende a três requisitos práticos.

Separação funcional:Barramentos de alta tensão, disjuntores e áreas de conexão de cabos são organizados como seções dedicadas, ajudando a manter uma separação clara entre as diferentes funções elétricas.

Acesso de manutenção:O carro do disjuntor extraível permite que os operadores e o pessoal de manutenção movam o disjuntor para a posição necessária para inspeção ou manutenção sem desmontar todo o invólucro do quadro.

Segurança operacional:A construção metálica proporciona separação física dos componentes internos energizados. O arranjo mecânico também pode ser coordenado com os requisitos de intertravamento elétrico e mecânico do projeto.

Um quadro de distribuição de 35kV é mais do que um gabinete de distribuição convencional. Dependendo do projeto elétrico primário, ele pode ser configurado para alimentadores de entrada, alimentadores de saída, acopladores de barramento e outros circuitos funcionais. Trabalha em conjunto com relés de proteção, sistemas de medição, monitoramento e automação para controlar e distribuir energia elétrica.

As aplicações típicas incluem:

• Alimentadores de entrada e saída de subestação de 35kV
• Sistemas de distribuição de alta tensão para instalações industriais
• Sistemas auxiliares de energia e distribuição em usinas de energia
• Mineração e instalações de produção em grande escala
• Instalações regionais de distribuição de energia
• Sistemas de alta tensão que requerem comutação frequente

Para grandes projetos, a Hagoe Electric pode combinar a configuração do painel com a capacidade do sistema, parâmetros de curto-circuito, disposição do alimentador, requisitos de proteção e espaço de instalação disponível, em vez de selecionar o gabinete com base apenas na tensão nominal.

Parâmetro técnico

Ambiente de serviço

• Temperatura ambiente:Limite superior de+40ºC, com uma média diária não superior a+35ºC; limite inferior-15ºC.
• Altitude: ≤ 2.000 m.
• Umidade relativa:Média diária não superior95%; média mensal não superior90%.
• Intensidade do terremoto:Não excedendo8°.
• Pressão de vapor de água:Média diária não superior2,2 kPa; média mensal não superior1,8 kPa.
• Condições Ambientais:O local de instalação deve estar livre deriscos de incêndio e explosão, poluição severa, corrosão química e vibração severa.

Por que uma configuração de painel extraível de 35kV?

Para compras de engenharia, nem os painéis de alta tensão fixos nem extraíveis são universalmente superiores. A configuração apropriada dependeestratégia de manutenção, continuidade operacional, frequência de comutação e requisitos de serviço.

As principais vantagens de uma configuração extraível de 35kV incluem:

Maior flexibilidade de manutenção:O carrinho do disjuntor pode ser retirado da posição de operação para inspeção e manutenção.

Configuração funcional modular:Vários painéis podem ser configurados para alimentadores de entrada, alimentadores de saída, acopladores de barramento e outros circuitos dentro do mesmo projeto.

Adequação para sistemas de distribuição maiores:Vários painéis de manobra podem ser organizados em um sistema de distribuição integrado para subestações, parques industriais e grandes instalações industriais.

Por esta razão, a seleção de um quadro de distribuição de alta tensão de 35kV deve considerartensão nominal, corrente nominal, capacidade de interrupção de curto-circuito, corrente suportável de curto prazo, corrente suportável de pico, requisitos de isolamento, condições de instalação e configuração de proteção, em vez de comparar apenas as dimensões do gabinete ou o preço de compra.

Configuração de Engenharia e Suporte Técnico

Desde a sua criação em 2008,Tecnologia elétrica Co. de Hagoe, Ltd.concentrou-se em transmissão e distribuição de energia, eletrônica de potência e novos equipamentos elétricos de energia. Commais de 18 anos de experiência na indústria e mais de 34 patentes nacionais, a empresa desenvolveu um sistema integrado de P&D, fabricação, testes e serviços internacionais.

Para projetos de painéis de distribuição de 35kV, nosso suporte de engenharia abrange mais do que a fabricação de equipamentos. Com base nas informações primárias do sistema do cliente, nossa equipe técnica pode ajudar com:

Parâmetros do sistema → Configuração do painel → Esquema primário → Proteção secundária → Disposição do painel → Condições de instalação → Teste de fábrica → Entrega do projeto

A base fabril está equipada comMáquinas de corte a laser Trumpf, máquinas de dobra CNC AMADA, equipamentos de puncionamento automatizados e equipamentos de testes elétricos, apoiando a fabricação de gabinetes, produção estrutural e testes de produtos.

A Hagoe Electric também opera sob sistemas de gerenciamento ISO9001, ISO14001 e ISO45001 e mantém recursos de conformidade de produtos, incluindo CCC, CE, CB e RoHS, fornecendo documentação de apoio para projetos em diferentes mercados.

Perguntas frequentes

1. O que é painel de distribuição de alta tensão de 35kV?

O painel de alta tensão de 35kV é um painel de distribuição de alta tensão CA extraível blindado em metal projetado para sistemas CA trifásicos de 40,5kV, 50Hz. É usado principalmente para recepção, distribuição, controle, proteção e monitoramento de energia.

2. Onde o painel de distribuição de 35kV é normalmente usado?

As aplicações típicas incluem usinas de energia, subestações, grandes instalações industriais, operações de mineração e outras instalações que exigem recepção e distribuição de energia da classe 35kV.

3. Por que usar painéis extraíveis?

O design extraível facilita a manutenção, teste e substituição do disjuntor, ao mesmo tempo em que oferece suporte ao gerenciamento padronizado de equipamentos em sistemas de distribuição maiores.

4. Quais condições ambientais o painel de comutação vcb interno KYN61-40.5 33kv suporta?

As condições operacionais padrão incluem uma altitude de até 2.000 m e uma faixa de temperatura ambiente de -15°C a +40°C, juntamente com umidade e condições ambientais especificadas. Ambientes especiais devem ser confirmados durante a engenharia do projeto.

5. A Hagoe Electric pode personalizar um sistema de manobra de 35kV?

Sim. A configuração do gabinete, os arranjos dos alimentadores de entrada e saída, os esquemas elétricos primários, o controle secundário e as configurações de proteção podem ser adaptados aos requisitos do projeto.

6. Quais documentos podem ser fornecidos para um projeto de 35kV?

Dependendo dos requisitos do projeto, a Hagoe Electric pode fornecer documentação técnica, documentos de certificação, relatórios de inspeção, documentação de fábrica e arquivos de engenharia relevantes para revisão técnica, aquisição e aceitação do projeto.
