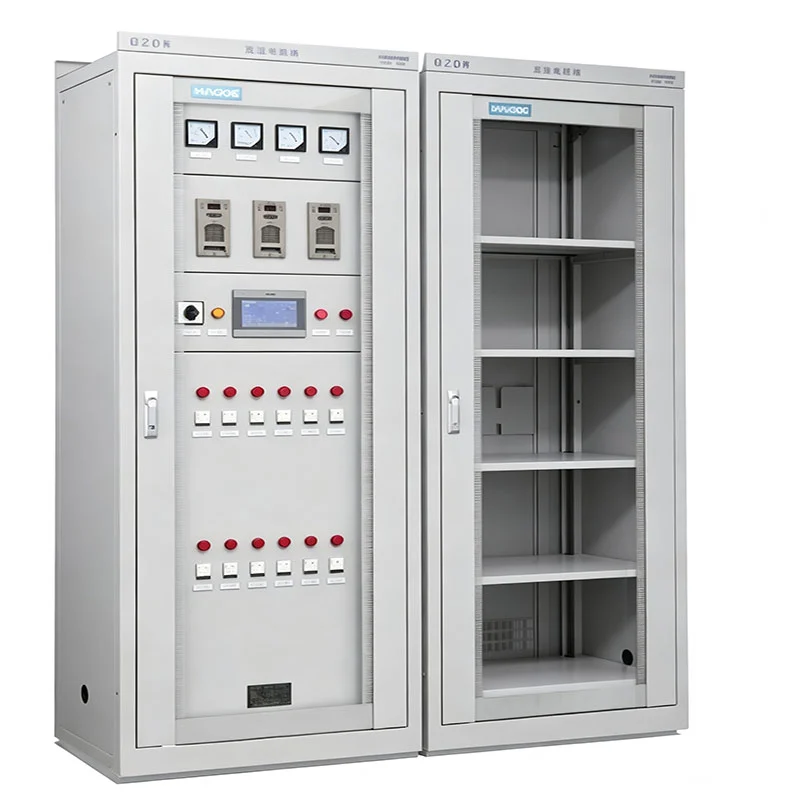

O que é um painel de fonte de alimentação DC GZDW?
Um sistema GZDW é uma solução integrada de energia operacional CC projetada para manter uma fonte confiável de corrente contínua para equipamentos elétricos críticos. Em vez de funcionar apenas como carregador de bateria, ele pode combinar retificação, gerenciamento de carga, inspeção de bateria, distribuição CC, supervisão de isolamento, alarmes, comunicação e monitoramento de sistema em um gabinete coordenado.
Em subestações e usinas de energia, a energia CC é comumente necessária para proteção de relés, operação de disjuntores, sinalização, automação e outros circuitos secundários. Se o sistema CC auxiliar não estiver disponível, o equipamento que depende dele poderá não funcionar conforme esperado durante a comutação normal ou em condições operacionais anormais.
A configuração HAGOE suporta requisitos comuns de sistema DC, incluindo 110V e 220V, enquanto configurações de 48V também podem ser projetadas de acordo com os requisitos do projeto. As tecnologias de bateria podem incluir soluções de chumbo-ácido, lítio e Ni-Cd.
Como funciona o sistema?
Um sistema de energia CC completo normalmente inclui diversas seções funcionais interconectadas. Cada seção executa uma tarefa específica enquanto contribui para a disponibilidade e manutenção geral do sistema.
- Entrada AC e retificação:A energia CA é convertida em energia CC regulada por meio de módulos de carregamento.
- Carregamento da bateria:O sistema pode suportar funções de gerenciamento de carregamento, como flutuação e equalização de carregamento.
- Reserva de bateria:O banco de baterias fornece energia CC armazenada quando a entrada CA normal não está disponível.
- Distribuição CC:Circuitos alimentadores independentes distribuem energia CC para proteção, controle, automação e outras cargas.
- Monitoramento de isolamento:O sistema pode supervisionar as condições de isolamento dos ramais e gerar alarmes quando ocorrerem condições anormais.
- Supervisão inteligente:Parâmetros operacionais, alarmes, estados de comutação e eventos históricos podem ser monitorados a partir de uma interface integrada.
A arquitetura de carregamento modular também permite configurar vários módulos de carregamento em paralelo. Esta abordagem pode suportar redundância e simplificar a manutenção em comparação com um sistema construído em torno de uma única unidade de carregamento.
Principais parâmetros técnicos
Os requisitos do projeto variam de acordo com carga CC, capacidade da bateria, tempo de autonomia, quantidade de alimentadores, arquitetura de comunicação e condições de instalação. As especificações a seguir representam a plataforma HAGOE disponível, em vez de uma configuração universal para cada projeto.
| Parâmetro | Especificação típica da HAGOE |
|---|---|
| Tensão de entrada nominal | CA 380V ±20% |
| Frequência nominal | 50Hz ±10% |
| Saída CC nominal | CC 110V / CC 220V |
| Faixa de tensão de saída | CC 90–130 V / CC 180–260 V |
| Corrente do Módulo de Carregamento | 5A, 10A, 20A ou 30A dependendo do módulo |
| Exibição de monitoramento | HG-E5 de 7 polegadas / HG-E6 de 10,4 polegadas |
| Interfaces de comunicação | RS232/RS485/RJ45 |
| Protocolos de comunicação | MODBUS/IEC61850/CDT opcional |
| Registros Históricos | Mais de 500.000 registros de falhas e operações |
| Dimensões do gabinete | 800 × 600 × 2260 mm / 2360 mm |
Para um projeto EPC ou de utilidade pública, a capacidade final de carga, a capacidade da bateria, o número de alimentadores, os módulos de monitoramento e a disposição do gabinete devem ser calculados a partir da lista de carga CC real e do projeto do sistema, em vez de serem selecionados apenas a partir das especificações nominais do gabinete.
Como as opções de bateria afetam o design do sistema?
A seleção da bateria tem influência direta no desempenho de reserva, na disposição do gabinete, no planejamento de manutenção, na adaptabilidade ambiental e nas considerações de ciclo de vida. Um projeto deve, portanto, avaliar a bateria juntamente com o carregador e o sistema de monitoramento, em vez de tratá-la como um componente isolado.
Baterias de chumbo-ácido
As baterias de chumbo-ácido continuam a ser uma escolha prática para subestações convencionais e aplicações industriais devido à sua tecnologia madura e práticas de manutenção estabelecidas. Eles podem ser integrados em sistemas GZDW onde configurações de bateria convencionais são apropriadas.
Baterias de lítio
Soluções de bateria de lítio podem ser consideradas onde maior densidade de energia, instalação compacta ou requisitos de manutenção reduzidos são importantes. Dependendo da arquitetura da bateria, a integração do sistema de gerenciamento de bateria também pode ser especificada.
Baterias Ni-Cd
A tecnologia Ni-Cd pode ser considerada para ambientes exigentes onde a tolerância à temperatura e a longa vida útil são fatores importantes de projeto. A solução apropriada deve ser determinada com base nas condições do projeto e não apenas no tipo de bateria.
Por que o monitoramento inteligente é importante?
Os sistemas modernos de energia CC exigem mais do que conversão elétrica. Os operadores também precisam de informações oportunas sobre módulos de carregamento, baterias, condições de isolamento, alarmes, estados de comutação e eventos históricos.
As plataformas de monitoramento HG-E5 e HG-E6 da HAGOE fornecem interfaces industriais de tela sensível ao toque para gerenciamento de parâmetros, análise de falhas e supervisão de sistema. Dependendo da configuração, a arquitetura de monitoramento pode suportar:
- Monitoramento do status do módulo de carregamento
- Inspeção da bateria
- Monitoramento de isolamento de ramificação
- Monitoramento de status de comutação
- Gerenciamento de alarme
- Registros históricos de falhas e operação
- Gestão de comunicação externa
Interfaces RS232, RS485 e RJ45 estão disponíveis, enquanto MODBUS, IEC61850 e CDT podem ser selecionados de acordo com os requisitos do projeto. Isso torna o sistema adequado para integração em automação de energia mais ampla ou arquiteturas SCADA quando a configuração de comunicação necessária for especificada.
Onde o sistema é usado?
O principal objetivo de um sistema GZDW DC é fornecer energia DC auxiliar confiável onde o controle, a proteção e a operação elétrica não podem depender apenas da energia AC normal.
Subestações e Centrais Elétricas
Cargas típicas incluem sistemas de proteção de relés, mecanismos operacionais de disjuntores, equipamentos de automação, sistemas de sinalização e outros circuitos secundários. Ambas as configurações de 110 V e 220 V CC podem ser usadas para requisitos comuns de subestações.
Instalações Industriais
Fábricas, minas, instalações metalúrgicas, fábricas de produtos químicos e outras instalações industriais podem exigir energia CC centralizada para controle elétrico e equipamentos de proteção.
Infraestrutura de Transporte
Os projetos ferroviários e outros projetos de infraestrutura podem exigir sistemas centralizados de CC para equipamentos de controle, sinalização e comunicação. A configuração modular permite que o sistema seja adaptado aos requisitos elétricos específicos do projeto.
Sistemas de Comunicação e Auxiliares
As aplicações que exigem energia CC de baixa tensão podem ser configuradas com especificações adequadas de carregador e bateria, incluindo soluções projetadas de 48 V, quando aplicável.
O que os compradores devem considerar antes da seleção?
A seleção de um painel de energia CC deve começar com o projeto elétrico, e não apenas com a aparência do gabinete ou a tensão nominal. As equipes de compras e os empreiteiros de EPC devem avaliar todo o ambiente operacional.
- Tensão do sistema CC:Confirme se o projeto requer 48 V, 110 V, 220 V ou outra arquitetura CC projetada.
- Cargas contínuas e emergenciais:Calcule a carga CC real e identifique cargas críticas que requerem bateria reserva.
- Capacidade da bateria:Determine o tempo de autonomia necessário, a tecnologia da bateria, as condições ambientais e os requisitos de manutenção.
- Capacidade de carregamento:Selecione a quantidade do carregador e a classificação de corrente com base na demanda de carga, nos requisitos de carregamento da bateria e na redundância.
- Requisitos do alimentador:Confirme o número e os requisitos de proteção dos circuitos CC de saída.
- Comunicação:Verifique se o projeto necessita de MODBUS, IEC61850, CDT ou outra interface para integração com o sistema de automação existente.
- Dimensões do gabinete:Verifique o espaço de instalação disponível, o roteamento dos cabos, a disposição da bateria e o acesso para manutenção.
- Documentação:Forneça ao fornecedor um SLD, lista de carga, requisitos de bateria, requisitos de comunicação e especificações técnicas aplicáveis sempre que possível.
Para projetos personalizados, a revisão desses fatores antes da cotação ajuda a reduzir alterações posteriores de configuração e permite que o fornecedor desenvolva um sistema que corresponda à arquitetura elétrica real.
Fabricação, testes e garantia de qualidade
A confiabilidade depende não apenas dos componentes individuais, mas também de como os módulos de carregamento, dispositivos de proteção, unidades de monitoramento, barramentos, baterias e fiação interna são integrados. A HAGOE afirma que seu processo de produção abrange fabricação de gabinetes, montagem elétrica, verificação de fiação e inspeção funcional.
foi fundada em 2008 em Wenzhou, China, e seu escopo de produtos inclui sistemas de energia CC, sistemas de energia integrados CA/CC, equipamentos UPS, painéis de distribuição, subestações e conjuntos elétricos relacionados. Seus sistemas de gestão são certificados nas normas ISO 9001:2015, ISO 14001:2015 e ISO 45001:2018.
Há também evidências de testes específicos do modelo para a configuração HG-GZDW-200AH/220V. De acordo com as informações do produto publicadas pela HAGOE, esta configuração foi testada em março de 2022 sob o relatório JW220252, com testes baseados em DL/T 459-2017 e GB/T 17626.18-2016. A conclusão relatada afirma que os itens testados atenderam aos requisitos aplicáveis.
Essa documentação pode ser útil durante a avaliação técnica, especialmente quando um empreiteiro de EPC ou proprietário de projeto necessita de informações rastreáveis para aquisição. Os compradores devem sempre verificar se a configuração testada corresponde à configuração real do projeto que está sendo fornecido.
Perguntas frequentes
1. Quais tipos de bateria estão disponíveis?
A plataforma pode ser configurada para baterias de chumbo-ácido, lítio e Ni-Cd. A seleção deve considerar a carga CC, o tempo de backup, as condições ambientais, os requisitos de manutenção e as especificações do projeto.
2. O sistema pode suportar 110 V e 220 V CC?
Sim. As especificações publicadas da HAGOE incluem sistemas DC 110V e DC 220V. Configurações projetadas de 48 V também podem ser consideradas de acordo com os requisitos do carregador e da bateria.
3. Um sistema GZDW pode ser customizado para um projeto EPC?
Sim. Capacidade de carga, configuração da bateria, circuitos alimentadores, módulos de monitoramento, interfaces de comunicação e dimensões do gabinete podem ser configurados de acordo com um SLD aprovado, lista de carga e especificação técnica.
4. O sistema de monitoramento pode se comunicar com o SCADA?
As opções de comunicação incluem interfaces RS232, RS485 e RJ45, com MODBUS, IEC61850 e CDT disponíveis como opções de protocolo dependendo da configuração selecionada e dos requisitos do projeto.
5. Como deve ser determinada a capacidade do carregador?
A capacidade do carregador deve ser calculada a partir da carga CC, capacidade da bateria, tempo de carregamento necessário e redundância desejada. Uma lista de carga específica do projeto fornece uma base mais confiável do que selecionar um carregador apenas a partir das classificações nominais do gabinete.
6. Que informações devem ser fornecidas ao solicitar um orçamento?
Informações úteis incluem tensão CC, lista de carga, tipo e capacidade da bateria, tempo de backup necessário, número de alimentadores CC, funções de monitoramento, protocolo de comunicação, dimensões de instalação e SLD do projeto ou especificação técnica.
Conclusão
Um sistema de energia auxiliar CC bem projetado suporta a continuidade das funções de proteção, controle, automação e comunicação em subestações, usinas de energia, instalações industriais e projetos de infraestrutura. Com tensão CC configurável, múltiplas tecnologias de bateria, carregamento modular, monitoramento inteligente, opções de comunicação e engenharia baseada em projetos, a plataforma GZDW pode ser adaptada a diferentes arquiteturas elétricas. Para especificações específicas do projeto, dimensionamento da bateria, configuração do carregador ou requisitos EPC/OEM, saiba mais sobre a solução de energia CC GZDW eContate-nospara discutir sua lista de carga CC, SLD, requisitos técnicos e configuração personalizada do sistema de energia com a HAGOE.
