O painel de distribuição de baixa tensão é usado para distribuir, controlar, proteger e monitorar a energia elétrica no lado de baixa tensão da geração de energia, subestações, instalações industriais, edifícios comerciais e projetos de infraestrutura.
Para um projeto de engenharia, selecionar um gabinete de manobra de baixa tensão não é simplesmente uma questão de escolher o menor preço ou a maior corrente nominal. A estrutura do gabinete afetaarranjo do alimentador, acesso para manutenção, densidade do circuito, controle do motor, flexibilidade de expansão, espaço de instalação e segurança operacional.
HAGOE Electric Technology Co., Ltd. fornece quatro configurações estabelecidas de painéis de distribuição de baixa tensão:
Os três primeiros são comumente associados a configurações extraíveis/modulares, enquanto o GGD é um gabinete do tipo fixo.
Em vez de tratar estes quatro modelos como intercambiáveis, a HAGOE seleciona a estrutura do gabinete de acordo com a arquitetura de distribuição do projeto, características de carga, requisitos de manutenção, espaço disponível e plano de expansão futuro.

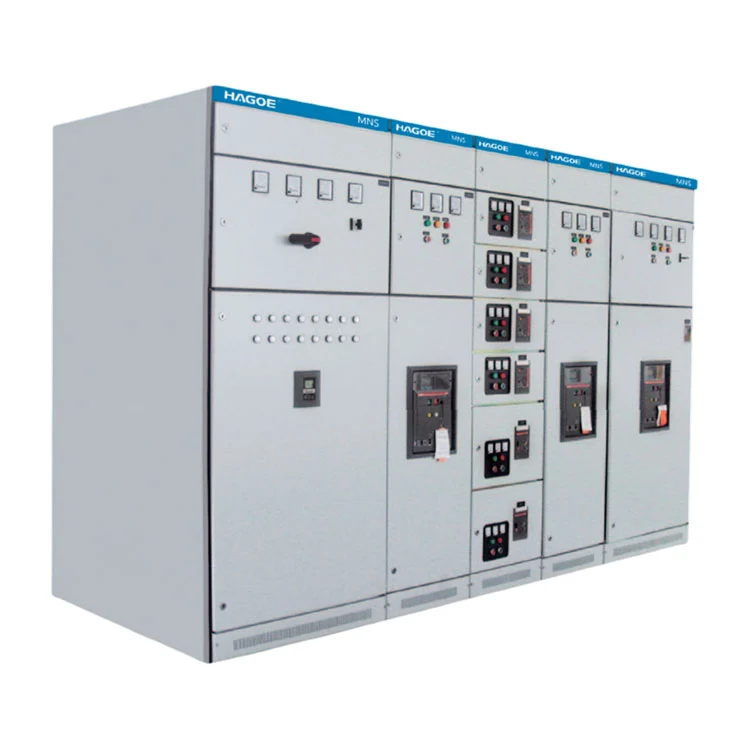

MNS é uma plataforma modular de quadros de distribuição de baixa tensão adequada para projetos ondealta densidade de circuito, unidades extraíveis, flexibilidade operacional e facilidade de manutençãosão importantes.
Sua arquitetura modular permite que diferentes unidades funcionais sejam organizadas dentro do mesmo sistema de manobra. Dependendo da configuração, os sistemas MNS podem ser usados para distribuição de energia, controle de motores, compensação de potência reativa e outras aplicações de baixa tensão.
O MNS é particularmente adequado para grandes instalações industriais, infra-estruturas de energia, edifícios comerciais e projectos onde o comutador possa necessitar de acomodar múltiplos circuitos funcionais.
GCS é uma configuração de painel extraível de baixa tensão comumente usada paradistribuição de energia, controle de motor e controle elétrico centralizado.
Sua estrutura modular de gavetas permite que unidades funcionais individuais sejam operadas e mantidas sem tratar todo o gabinete como um único conjunto fixo. Isto pode ser útil quando vários alimentadores ou circuitos de motor precisam ser organizados dentro de um sistema de distribuição relativamente compacto.
O GCS é comumente considerado para plantas industriais, instalações de energia, instalações petroquímicas, metalurgia, produção têxtil e grandes edifícios.

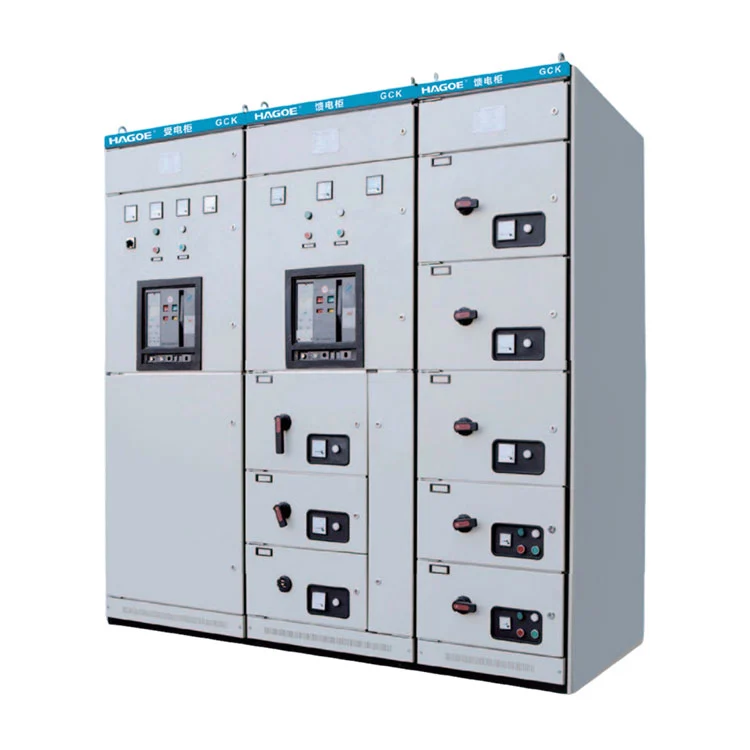

GCK é uma configuração de painel extraível de baixa tensão projetada em tornodistribuição de energia e controle do motor.
Comparado com arquiteturas de gabinete mais modulares, o GCK é frequentemente selecionado para projetos onde é necessária uma combinação prática de distribuição de energia, controle de motor e controle centralizado sem configuração de gabinete desnecessariamente complexa.
As aplicações típicas incluem instalações de produção industrial, sistemas de distribuição, centros de controle de motores e projetos onde vários circuitos de saída precisam ser gerenciados a partir de uma instalação de painel centralizado.

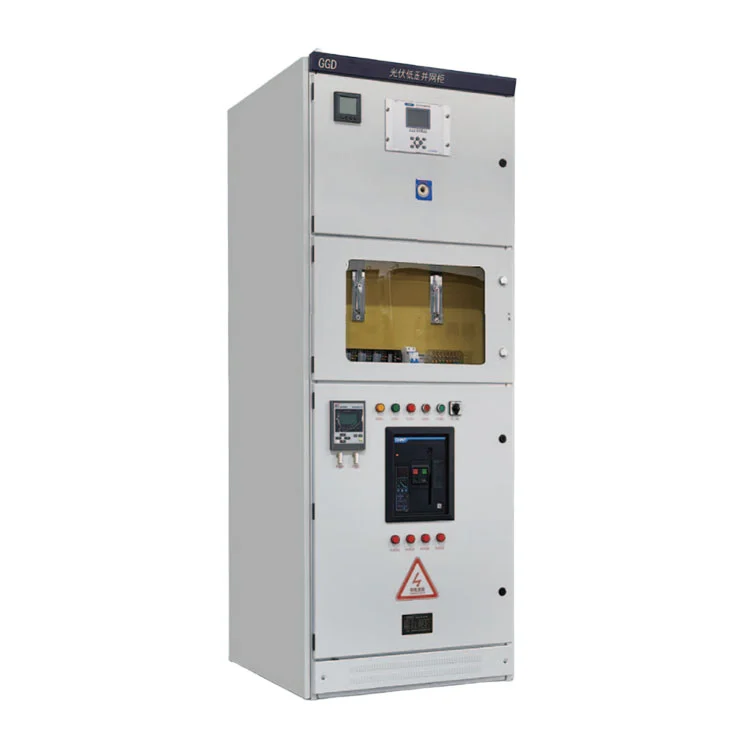

O GGD adota uma abordagem diferente das configurações extraíveis acima. É umgabinete de distribuição de baixa tensão tipo fixo, tornando-o adequado para projetos onde o principal requisito é a distribuição de energia confiável e simples, em vez da substituição frequente da unidade de gaveta ou operação modular de alta densidade.
Seu arranjo interno fixo pode ser vantajoso para salas de distribuição convencionais, subestações, instalações industriais e outras instalações onde a configuração do circuito é relativamente estável.
Para projetos com arranjos previsíveis de alimentadores e requisitos limitados para substituição frequente de unidades, a GGD pode fornecer uma solução prática de gabinete fixo.
A seleção do produto deve começar com o sistema elétrico e não com o nome do gabinete.
Uma configuração extraível como MNS, GCS ou GCK pode ser considerada quando unidades funcionais individuais precisam ser isoladas, retiradas, inspecionadas ou substituídas.
Uma arquitetura de gabinete modular pode fornecer mais flexibilidade para organizar vários alimentadores e unidades funcionais dentro do espaço de instalação disponível.
O quadro fixo GGD pode ser considerado quando os circuitos não exigem retiradas frequentes da unidade e o projeto prioriza a distribuição fixa direta.
A seleção deve considerar não apenas a capacidade do alimentador, mas tambémcaracterísticas de partida do motor, disposição do contator, proteção, circuitos de controle e requisitos do MCC.
O layout inicial do gabinete deve reservar espaço adequado e capacidade funcional para futuros alimentadores, cargas adicionais ou alterações na arquitetura de distribuição.
| Aparelhagem | Direção Estrutural | Foco Principal de Engenharia | Aplicação Típica |
|---|---|---|---|
| MNS | Modular / extraível | Densidade de circuito e configuração flexível | Plantas industriais, grandes sistemas de distribuição |
| GCS | Extraível / modular | Distribuição e controle do motor | Instalações industriais e de energia |
| GCK | Retirável | Distribuição prática e controle do motor | Distribuição industrial, MCC |
| GGD | Fixo | Distribuição convencional estável | Salas de distribuição, subestações, instalações industriais |
Nota: As classificações reais, a classe de proteção, a compartimentação, a configuração da gaveta, a disposição dos barramentos e a seleção dos componentes dependem do projeto específico e dos requisitos do projeto. A configuração do produto deve ser confirmada em relação às especificações técnicas e padrões de projeto aplicáveis.
O negócio de painéis de distribuição de baixa tensão da HAGOE é apoiado por sua capacidade mais ampla de fabricação de equipamentos elétricos.
A empresa foi criada em2008 em Wenzhou, Zhejiang, e tem mais de18 anos de experiênciaem transmissão e distribuição de energia, eletrônica de potência, automação industrial e equipamentos elétricos de novas energias.
Seus recursos de fabricação incluemequipamentos de corte a laser, máquinas de dobra CNC, equipamentos de perfuração automatizados, linhas de produção SMT, sistemas de teste de envelhecimento e equipamentos de testes elétricos.
Para a fabricação de painéis, esta combinação é relevante porque a qualidade do gabinete depende não apenas dos componentes elétricos selecionados, mas tambémprecisão da chapa metálica, disposição dos barramentos, qualidade da montagem, consistência da fiação, isolamento, operação mecânica e testes elétricos finais.
A HAGOE opera sobISO9001, ISO14001 e ISO45001sistemas de gestão e pode fornecer documentação relevante do produto, registros de inspeção, documentos de certificação e arquivos técnicos de acordo com os requisitos do projeto.
