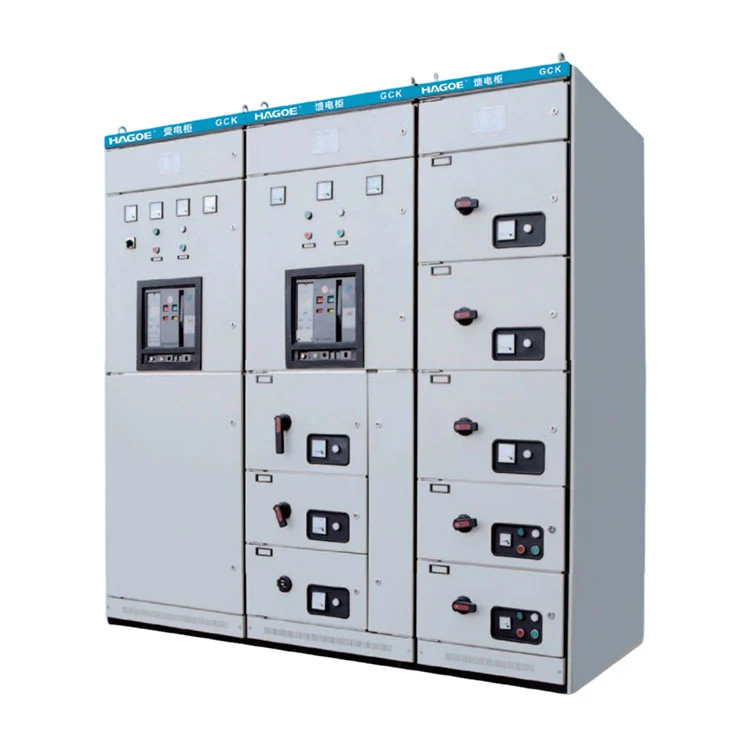

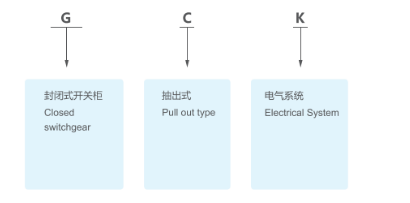

O design extraível do painel de distribuição de baixa tensão GCK permite combinações flexíveis de diferentes unidades funcionais, integrando mais distribuição de energia, controle e circuitos de proteção dentro de um espaço limitado do gabinete. É adequado para usinas de energia, subestações, empreendimentos industriais e de mineração e projetos de automação industrial. A maior diferença entre ele e o painel fixo comum de baixa tensão reside no design da unidade funcional extraível.
Para projetos industriais, o painel de distribuição de baixa tensão muitas vezes não apenas distribui energia, mas também controla vários motores, bombas, ventiladores, transportadores e cargas de linha de produção. Se todos os circuitos utilizarem uma estrutura de instalação fixa, a manutenção ou substituição de um circuito específico poderá resultar em cortes de energia e tempos de operação prolongados.
O sistema GCK incorpora duas seções funcionais principais:
Utilizado para receber, distribuir e alimentar energia elétrica de baixa tensão. Os circuitos de entrada, acoplador de barramento e alimentador de saída podem ser configurados de acordo com o esquema de distribuição do projeto.
Projetado para comutação, controle, proteção e distribuição de motores. Cargas típicas incluem bombas, ventiladores, compressores, transportadores e motores usados em sistemas de produção.
Esta arquitetura PC + MCC permite que a GCK atenda aos requisitos de distribuição de energia e controle de motor dentro de um sistema integrado de manobra de baixa tensão.
Um sistema CCM industrial pode conter dezenas de circuitos de motor, com cada motor tendo diferentes classificações de potência, métodos de partida e requisitos de proteção. As unidades funcionais extraíveis permitem que os circuitos sejam organizados de acordo com as necessidades reais de carga, mantendo ao mesmo tempo uma disposição interna estruturada.
Para o pessoal de manutenção, a arquitetura também pode reduzir interferências desnecessárias com outros circuitos e permitir que unidades funcionais individuais sejam inspecionadas, reparadas ou substituídas de forma mais eficiente.
Ao avaliar um painel de distribuição de baixa tensão GCK, os compradores devem, portanto, olhar além das dimensões do gabinete e da corrente nominal e considerar:
Configuração da Unidade Funcional → Intertravamento Elétrico → Disposição dos Barramentos → Coordenação de Proteção → Acessibilidade para Manutenção
|
Frequência operacional nominal (Hz) |
|
50 |
|
Tensão nominal de operação V) |
|
380.660 |
|
Corrente nominal de isolamento (V) |
|
660 |
|
Corrente operacional nominal (A) |
Barramento Horizontal |
400-1600 |
|
Barramento vertical |
6300 |
|
|
Corrente suportável nominal de curto período |
Barramento Horizontal |
80kA/1s |
|
Barramento vertical |
50kA/1s |
|
|
Corrente suportável de pico nominal |
Barramento Horizontal |
176kA/0,1s |
|
Barramento vertical |
110kA/0,1s |
|
|
Conector do circuito principal |
|
200 400 630 |
|
Conector do Circuito Auxiliar |
|
10 |
|
Resistência à frequência de energia 1 minuto (V) |
|
2500 |
|
Nível de proteção |
|
IP30 IP40 |
|
Modo de operação |
|
No local, longe, automaticamente |
O painel de distribuição de baixa tensão GCK possui alta capacidade de interrupção e foi projetado para estabilidade térmica e dinâmica em sistemas de distribuição de energia de baixa tensão.
Quando ocorre uma falha de curto-circuito, o quadro deve não apenas considerar a corrente normal de operação, mas também suportar os efeitos térmicos e eletrodinâmicos gerados durante o curto-circuito.
Portanto, é necessário um projeto elétrico completo, abrangendo a estrutura do gabinete, sistema de barramentos, espaçamento de isolamento, métodos de conexão e componentes de proteção.
A HAGOE implementa controle de processo completo sobre o equipamento durante a fabricação, incluindo processamento de chapa metálica, instalação de barramento, montagem de componentes, fiação secundária e testes gerais do gabinete.
| Item | Painel de distribuição extraível GCK | Aparelhagem Fixa de Baixa Tensão GGD |
|---|---|---|
| Estrutura Principal | Unidades funcionais extraíveis | Estrutura de gabinete fixo |
| Foco Principal | Distribuição + controle do motor | Distribuição de energia |
| Aplicação MCC | Fortemente adequado | Possível dependendo da configuração |
| Densidade do Circuito | Alto | Convencional |
| Manutenção | Unidades funcionais individuais podem ser retiradas | Principalmente manutenção de componentes fixos |
| Flexibilidade | Alto | Relativamente convencional |
| Projetos Típicos | Plantas industriais, sistemas CCM, linhas de produção | Distribuição geral de LV |
| Tensão do sistema | Até 660V de acordo com dados fornecidos | Normalmente 380 V de acordo com os dados GGD fornecidos |
| Corrente Máxima | Até 3150A de acordo com dados fornecidos | Dependente da configuração |
Se o projeto envolver principalmente distribuição geral de energia de baixa tensão, uma estrutura fixa como o GGD (Dispositivo de Distribuição de Gás) geralmente é suficiente.
Se o projeto incluir um grande número de circuitos de motor e colocar maior ênfase na densidade do circuito, no gerenciamento da unidade funcional e na facilidade de manutenção, o painel de baixa tensão GCK (controlador de distribuição de gás) geralmente é uma escolha melhor.
O GCK não é simplesmente uma “versão atualizada do GGD”; ambos são mais adequados para diferentes arquiteturas de distribuição de energia.
O GCK pode ser usado em linhas de produção, máquinas, sistemas de bombas, ventiladores e equipamentos de fabricação automatizados onde são necessários distribuição centralizada de energia e controle de motores.
Para instalações de tratamento de água e estações de bombeamento contendo múltiplas bombas, motores e cargas auxiliares, as unidades funcionais do CCM podem ser organizadas de acordo com circuitos de motor individuais.
Instalações de mineração, metalurgia e indústria pesada normalmente contêm altas concentrações de cargas de motores. O GCK pode ser configurado para distribuição centralizada, controle e proteção de motores.
A GCK pode suportar requisitos centralizados de distribuição de baixa tensão e controle de motores em grandes edifícios, infraestrutura municipal e projetos relacionados a transporte.
O painel de baixa tensão GCK é adequado para ambientes elétricos industriais em geral:
Altitude de instalação: ≤2.000 metros
Temperatura ambiente: -5°C a +40°C
Temperatura média de 24 horas: ≤ +35°C
Umidade relativa a +40°C: ≤50%
Umidade relativa a +20°C: Até 90%
Ângulo de inclinação da instalação: ≤5° (direção vertical)
Não é adequado para locais com riscos de incêndio ou explosão, poluição severa, corrosão química ou vibração intensa.
Transporte e armazenamento: As condições de transporte/armazenamento são de -25°C a +55°C, com temperaturas de exposição de curto prazo até +70°C. Se as condições reais do local excederem os limites acima, como altitude elevada, alta umidade, ambientes corrosivos ou temperaturas anormais, circunstâncias específicas deverão ser especificadas durante a fase de aquisição para avaliação técnica e configuração.
Hagoe Electric Technology Co., Ltd. foi fundada em2008e tem mais de18 anos de experiência em transmissão de energia, sistemas de distribuição, eletrônica de potência e novas soluções elétricas energéticas.

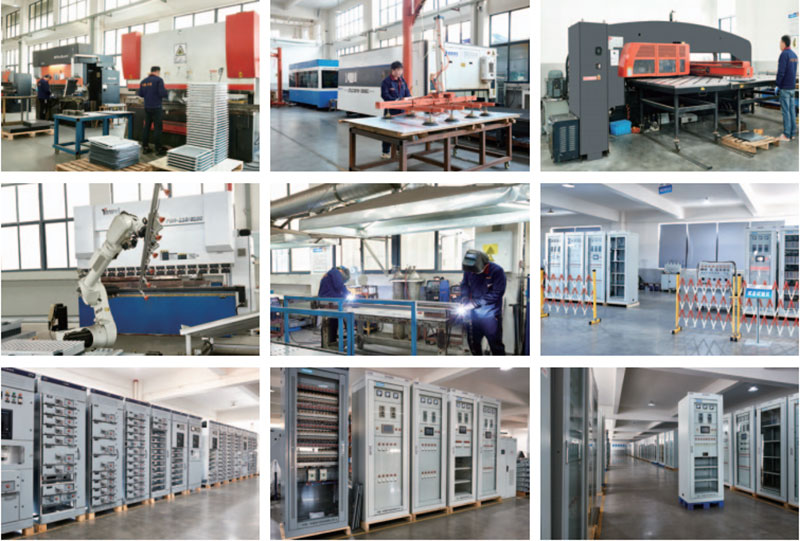

Para equipamentos completos de baixa tensão, como o GCK, a capacidade de fabricação envolve mais do que a fabricação de gabinetes. Incluiengenharia elétrica, processamento de chapas metálicas, sistemas de barramentos, instalação de componentes, fiação secundária e testes de gabinete completo.
A HAGOE opera uma equipe profissional de P&D e uma base de fabricação moderna, com capital registrado de51 milhões de RMBemais de 34 patentes nacionais.
O equipamento de fabricação inclui:
Esses recursos suportam a precisão da fabricação do gabinete, a consistência da produção e o controle de qualidade para conjuntos completos de painéis de distribuição.
O GCK é usado principalmente para distribuição de energia de baixa tensão, controle de motores e distribuição de iluminação em usinas de energia, subestações, instalações de fabricação, mineração, tratamento de água e projetos de infraestrutura.
A tensão máxima de trabalho é 660 V CA, projetada para sistemas de distribuição CA de baixa tensão de 50 Hz.
A corrente nominal pode chegar a 3150A, com configuração final determinada pelos requisitos de entrada, barramento e alimentador.
A GCK utiliza unidades funcionais extraíveis e incorpora um centro de controle de motores MCC, permitindo que os circuitos do motor sejam configurados de acordo com a potência do motor, métodos de partida e requisitos de proteção.
GGD é um gabinete de distribuição fixo de baixa tensão comumente usado para distribuição de energia convencional. O GCK utiliza unidades funcionais extraíveis e é mais adequado para sistemas industriais que requerem múltiplos alimentadores, circuitos de controle de motor e maior flexibilidade de manutenção.
