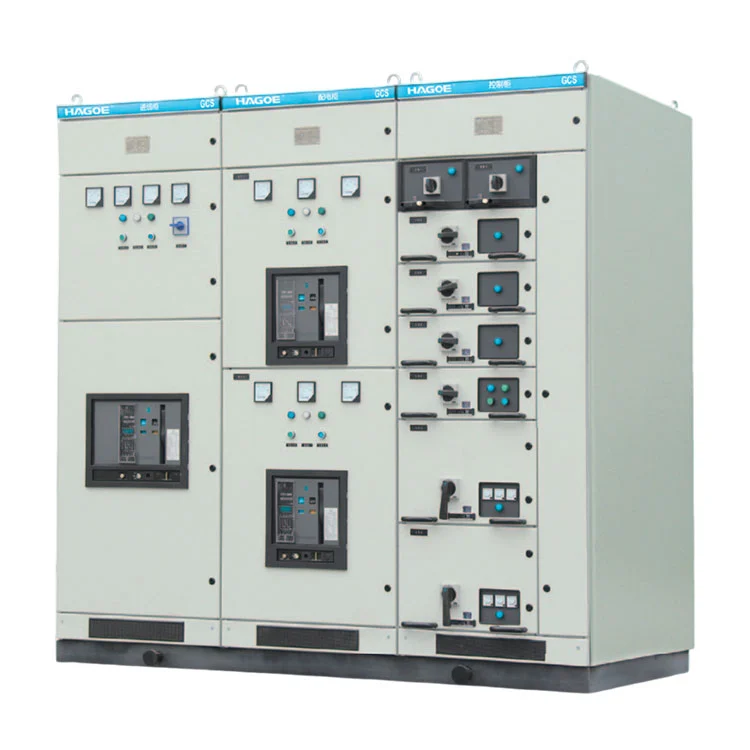

Painel de distribuição de baixa tensão GCS

O painel de distribuição de baixa tensão GCS é mais do que um gabinete de distribuição de baixa tensão convencional. É um sistema completo de manobra desenvolvido paraaplicações de distribuição de alta capacidade, multicircuitos e altamente automatizadas.

Em grandes centrais eléctricas, instalações petroquímicas, linhas de produção metalúrgica e edifícios altos, o sistema de baixa tensão pode ser necessário para lidar com a distribuição de energia de entrada, alimentadores de saída, controlo centralizado de motores e compensação de potência reactiva dentro da mesma infra-estrutura eléctrica.

O GCS utiliza unidades funcionais extraíveis para organizar diferentes funções elétricas dentro de um gabinete estruturado, permitindo que os circuitos sejam configurados de acordo com os requisitos reais da carga.

Com corrente nominal de até4000A, o GCS é particularmente adequado para grandes sistemas de distribuição de baixa tensão, em vez de apenas para distribuição convencional ao usuário final.

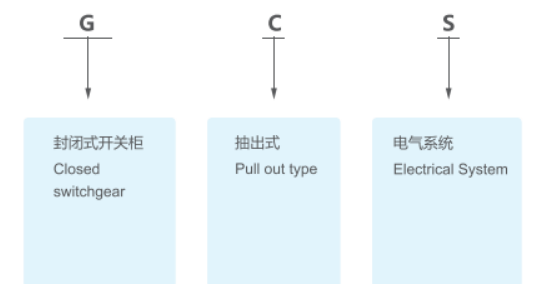

Definição de modelo

Três funções elétricas essenciais em um sistema

O GCS pode ser configurado em torno de três funções elétricas principais:

Distribuição de energia de baixa tensão
Usado para alimentação de entrada, distribuição de barramentos e vários circuitos alimentadores de saída.

Controle centralizado do motor
Projetado para controle centralizado de máquinas de produção, bombas, ventiladores, compressores e outras cargas de motores industriais.

Compensação de potência reativa
Funções de compensação reativa podem ser incorporadas de acordo com o projeto do sistema para apoiar o gerenciamento do fator de potência e uma utilização mais eficiente da energia elétrica.

Para instalações industriais altamente automatizadas, o GCS também pode ser configurado para integração de interface com computadores supervisórios, PLCs e outros sistemas de controle, permitindo que o conjunto de manobra funcione como parte de uma arquitetura de automação industrial mais ampla.

Arquitetura extraível para sistemas de alta densidade de circuito

O GCS usa umarquitetura extraível de baixa tensão, permitindo que as unidades funcionais sejam organizadas de acordo com o esquema de distribuição.

Grandes projetos industriais podem exigir vários circuitos com diferentes classificações e funções dentro da mesma linha de painéis. Com uma configuração completamente fixa, a manutenção do circuito, a modificação do sistema e a manutenção do equipamento podem tornar-se mais restritivas.

O GCS organiza circuitos através de unidades funcionais extraíveis, criando um arranjo mais estruturado para funções de distribuição, controle e proteção.

Esta arquitetura é particularmente adequada para:

Sistemas de distribuição com vários alimentadores

Aplicativos MCC centralizados

Grandes projetos de automação industrial

Sistemas de produção que exigem manutenção eficiente de equipamentos

Projetado para sistemas de energia industriais automatizados

O GCS é particularmente adequado para sistemas de distribuição que requerem interfaces informáticas e níveis mais elevados de automação.

Os sistemas de energia industriais modernos precisam de mais do que distribuição básica de energia. Os operadores também podem precisar de acesso ao status operacional, aos parâmetros do circuito e às informações de controle. Os comutadores de baixa tensão, portanto, precisam interagir de forma eficaz com a arquitetura de controle industrial mais ampla.

Dependendo dos requisitos do projeto, o GCS pode incorporar componentes apropriados de medição, proteção e controle e fazer interface com PLCs, sistemas supervisórios ou computadores industriais.

Esta combinação de distribuição e controle de energia torna o GCS adequado para indústrias de produção contínua, como petroquímica, metalurgia, geração de energia e fabricação têxtil.

Parâmetro técnico

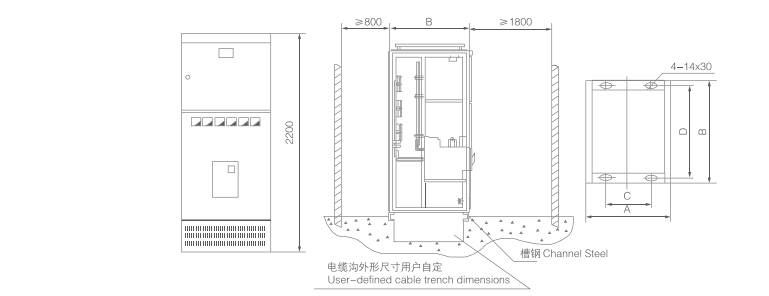

Diagrama de instalação

Painel de distribuição de baixa tensão GCS vs.

Tanto o GCS quanto o GCK usam arquiteturas extraíveis, mas suas aplicações típicas de engenharia são diferentes.

GCK é comumente usado paradistribuição industrial de baixa tensão e controle de motores, com ênfase em aplicações para PC e MCC.

O GCS está mais orientado parasistemas de distribuição de baixa tensão de alta capacidade, alta densidade e altamente automatizados. Com corrente nominal de até 4000A, é projetado para aplicações integradas que envolvem distribuição em larga escala, controle centralizado de motores e compensação de potência reativa.

A seleção do produto deve, portanto, considerar:

Capacidade do sistema → Número de circuitos de entrada/saída → Cargas do motor → Requisitos de automação → Compensação reativa → Espaço de instalação → Requisitos de manutenção

Indústrias Aplicáveis

Usinas Elétricas

O GCS pode ser usado em sistemas de energia auxiliares de baixa tensão em usinas de energia, fornecendo distribuição e controle centralizados para equipamentos auxiliares, cargas de motores e outras cargas de baixa tensão.

Instalações Petroquímicas

As instalações petroquímicas normalmente envolvem operação contínua e altos níveis de automação. O GCS pode ser aplicado à distribuição de energia e ao controle centralizado de motores nesses ambientes.

Metalurgia e Indústria Pesada

Para grandes linhas de produção e cargas de motores de alta potência, o GCS fornece uma solução estruturada para distribuição multicircuito de baixa tensão e controle centralizado.

Prédios Altos

O GCS pode ser integrado em sistemas de distribuição de baixa tensão em grandes edifícios para distribuição centralizada de energia, iluminação e outras cargas de baixa tensão.

Padrões de Design e Conformidade

O sistema GCS é projetado de acordo com os padrões aplicáveis ​​para equipamentos de manobra e controle de baixa tensão, incluindo:

• IEC 439-1 — Equipamento de manobra e controle de baixa tensão
• GB/T 7251 — Equipamento de manobra e controle de baixa tensão
• ZBK 36001 — Quadro completo extraível de baixa tensão
• GB/T 7251.12-2013

Os padrões de projeto aplicáveis, configuração de componentes e requisitos de teste podem ser definidos de acordo com o mercado-alvo e as especificações técnicas do projeto.

Controle de qualidade

A HAGOE opera a produção sobISO9001, ISO14001 e ISO45001sistemas de gerenciamento e aplica controle de qualidade baseado em processos para equipamentos elétricos completos.

Os principais estágios de controle de qualidade do GCS incluem:

Qualidade do Componente : Verificação de modelos de componentes, classificações e correspondências para circuitos de entrada, saída, controle e proteção.

Fabricação de gabinete: Controle de corte a laser, dobra CNC e precisão de montagem de gabinete.

Sistema de barramento: Verificação de especificações de barramentos, conexões, qualidade de instalação e requisitos de isolamento.

Unidades Funcionais: Inspeção do conjunto da unidade extraível, estrutura mecânica e conexões elétricas.

Controle Secundário: Inspeção de fiação de controle, terminais, circuitos de medição e sinal.

Teste de gabinete completo: Inspeção pré-entrega e testes de desempenho elétrico de acordo com os requisitos aplicáveis ​​do projeto.

Perguntas frequentes

Para que é utilizado o painel de distribuição de baixa tensão GCS?

O GCS é usado principalmente para distribuição de energia de baixa tensão, controle centralizado de motores e compensação de potência reativa em usinas de energia, instalações petroquímicas, metalurgia, fábricas têxteis, prédios altos e outras aplicações industriais.

Qual é a corrente nominal máxima do GCS?

O GCS pode ser configurado com corrente nominal de até 4000A, com a classificação final determinada pelo projeto de entrada, barramento e alimentador.

Quais classificações de tensão estão disponíveis?

O sistema foi projetado para sistemas CA de baixa tensão de 380 V, 400 V e 660 V com frequências nominais de 50 Hz ou 60 Hz.

O GCS pode ser usado para controle de motor?

Sim. O GCS pode ser configurado com unidades funcionais relacionadas ao CCM para controle centralizado, distribuição e proteção de motores industriais.

O GCS pode incluir compensação de potência reativa?

Sim. As funções de compensação de potência reativa podem ser incorporadas de acordo com o desenho do projeto e os requisitos de gerenciamento do fator de potência.
