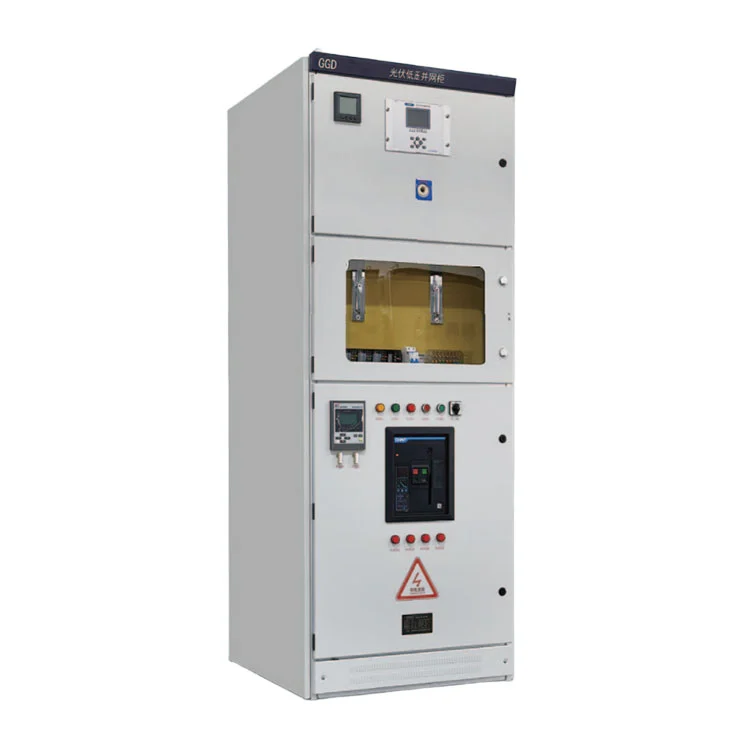

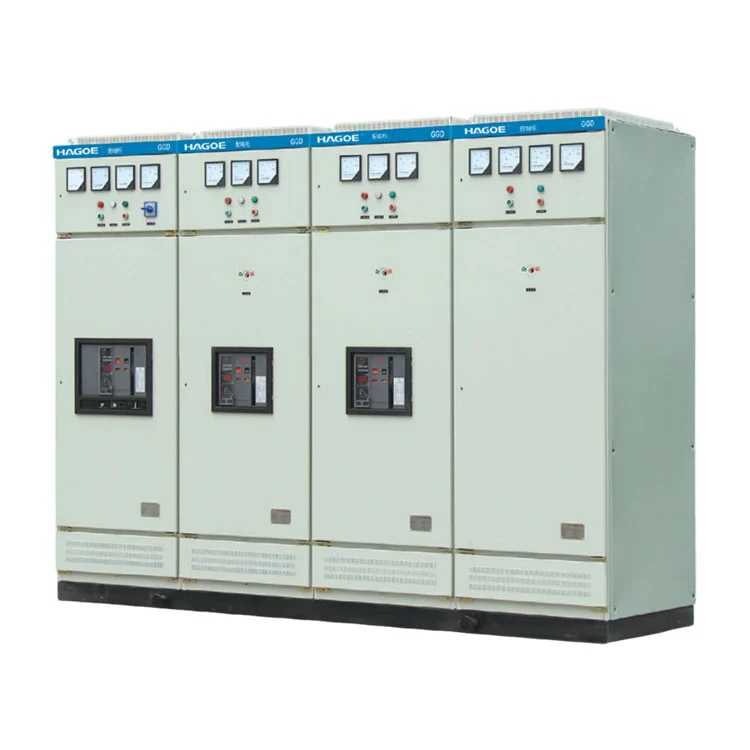

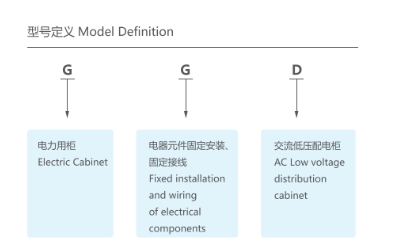

GGD não é simplesmente um invólucro metálico. É ummontagem de quadro de distribuição de baixa tensãocontendo disjuntores, barramentos, dispositivos de proteção, instrumentos de medição e componentes de controle.
Em um sistema de distribuição típico, a energia é reduzida através de um transformador antes de entrar no quadro de distribuição de baixa tensão. O Painel de Baixa Tensão GGD recebe energia através do circuito de entrada principal e a distribui para iluminação, motores, equipamentos de produção e outras cargas de baixa tensão através de circuitos alimentadores individuais.
O caminho de energia básico pode ser representado como:
Transformador → Circuito de Entrada Principal → Sistema de Barramentos → Circuitos Alimentadores → Cargas Elétricas
Por esta razão, a seleção do painel deve considerar mais do que a corrente nominal.Corrente de curto-circuito prospectiva, características de carga, número de circuitos de saída, disposição dos barramentos, coordenação de proteção e condições de instalaçãotodos afetam a configuração final.
O principal valor de engenharia do Painel de Baixa Tensão GGD é fornecer uma plataforma estruturada e sustentável para distribuição de energia de baixa tensão.
Com base nas especificações do produto fornecido, as principais características incluem:
Diferentes modelos de GGD fornecem diferentes níveis nominais de corrente de interrupção de curto-circuito, permitindo que o quadro seja selecionado de acordo com o nível de falha do sistema.
O gabinete e o sistema condutor devem suportar os efeitos térmicos e as forças eletromagnéticas geradas durante condições de curto-circuito. Os parâmetros relevantes incluem a corrente suportável nominal de curto prazo e a corrente suportável nominal de pico.
Os circuitos de entrada, saída, carga e distribuição podem ser configurados de acordo com os requisitos do projeto.
A arquitetura estabelecida do gabinete facilita a instalação do equipamento, a inspeção do circuito e a manutenção subsequente.
Diferentes classificações de corrente estão disponíveis nas configurações GGD1, GGD2 e GGD3 para atender às diferentes capacidades de distribuição.
Os três grupos GGD não devem ser vistos simplesmente como gabinetes de tamanhos diferentes. Suas principais diferenças estão associadas acorrente nominal e capacidade de resistência a curto-circuitos.
| Modelo | Tensão nominal | Corrente nominal | Corrente nominal de interrupção de curto-circuito | Corrente suportável nominal de curto prazo | Corrente suportável de pico nominal |
|---|---|---|---|---|---|
| GGD1 | 380 V | A: ≤1000A/B: 600(630)A/C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380 V | A: ≤1500(1600)A/B: 1000A/C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380 V | A: ≤3150A/B: 2500A/C: 2000A | 50kA | 50kA | 105kA |
Nota de aquisição:O modelo final não deve ser selecionado apenas de acordo com a corrente de carga. O nível de curto-circuito do projeto, a capacidade do transformador, a coordenação da proteção e a configuração do alimentador também devem ser confirmados antes do pedido
Na seleção do painel de manobra de baixa tensão, a corrente nominal de interrupção de curto-circuito, a corrente nominal suportável de curto prazo e a corrente nominal suportável de pico descrevem diferentes aspectos do desempenho da falta.
A corrente nominal de interrupção de curto-circuito refere-se à capacidade do equipamento de manobra de interromper uma corrente de curto-circuito especificada sob condições definidas.
A corrente nominal suportável de curto prazo indica a corrente que o equipamento pode suportar por um período especificado durante um evento de curto-circuito, particularmente em relação ao estresse térmico.
A corrente suportável de pico nominal refere-se às forças eletromagnéticas associadas à corrente de pico de curto-circuito.
Por esta razão, estes parâmetros devem ser comparados com a corrente de curto-circuito prevista calculada do projeto, em vez de selecionar um gabinete simplesmente de acordo com sua corrente operacional normal.
O Quadro de Baixa Tensão GGD pode ser configurado de acordo com a topologia de distribuição do projeto.
As configurações típicas incluem:
Conecta o gabinete ao transformador ou fonte de alimentação de baixa tensão a montante.
Fornece circuitos de alimentação independentes para diferentes áreas ou equipamentos.
Configurado com dispositivos de comutação, proteção e controle apropriados para aplicações de motores.
Fornece circuitos dedicados de baixa tensão para sistemas de iluminação.
A compensação de capacitores pode ser incorporada de acordo com o fator de potência e requisitos de potência reativa do projeto.
Tensão, corrente, potência, energia e outras funções de monitoramento podem ser incorporadas de acordo com os requisitos do projeto.
De acordo com os dados do produto fornecidos, a série GGD destina-se às seguintes condições operacionais típicas:
Para ambientes de alta altitude, alta umidade, altamente corrosivos, de alta vibração ou de outra forma incomuns, as condições reais do local devem ser confirmadas durante a fase de consulta técnica para que o equipamento possa ser configurado adequadamente.
O quadro de distribuição de baixa tensão GGD é adequado para aplicações que requerem distribuição e controle centralizado de energia de baixa tensão, incluindo:
Usinas Elétricas e Subestações
Para distribuição de baixa tensão e sistemas de energia auxiliares.
Fabricação Industrial
Para linhas de produção, máquinas, bombas, ventiladores e outras cargas industriais.
Mineração e Indústria Pesada
Para sistemas de distribuição de energia industriais e de mineração.
Projetos de Infraestrutura
Para distribuição de baixa tensão em edifícios, infraestruturas municipais e instalações públicas.
Projetos de Energia Renovável
Como parte da secção de distribuição de baixa tensão CA de projetos de energias renováveis, sujeito à arquitetura geral do sistema.
Atualizações de rede de distribuição
Para atualizar e expandir os sistemas de distribuição de baixa tensão existentes.
| Consideração | Armário de distribuição básico | Painel de distribuição de baixa tensão GGD |
|---|---|---|
| Aplicação do sistema | Distribuição simples | Distribuição industrial e de energia |
| Configuração atual | Geralmente limitado | Vários níveis atuais |
| Parâmetros de curto-circuito | Pode ser limitado | Claramente especificado |
| Configuração elétrica | Relativamente simples | Flexível |
| Configuração de proteção | Básico | Configurável de acordo com o sistema |
| Adequação do projeto | Instalações pequenas/simples | Projetos industriais e de infraestrutura |
| Personalização de engenharia | Limitado | Disponível de acordo com projeto |
Para distribuição residencial simples ou de pequena escala, uma caixa de distribuição básica pode ser suficiente. Plantas industriais, subestações e projetos de infraestrutura normalmente exigemcapacidade de curto-circuito, capacidade do barramento, quantidade de alimentador, configuração de proteção e requisitos de manutenção.
É aqui que um conjunto de manobra de baixa tensão GGD se torna mais apropriado para aplicações de distribuição projetadas.
O GGD é um conjunto elétrico completo, o que significa que a qualidade do produto depende não apenas dos componentes individuais, mas tambémprecisão de fabricação do gabinete, conexões de barramentos, folgas de condutores, continuidade de aterramento, instalação de componentes e fiação completa do gabinete.
A HAGOE gerencia a produção sob o sistema de gestão de qualidade ISO9001 e aplica controle de qualidade desde a entrada de materiais e inspeção de componentes por meio de testes em gabinete completo.
Um processo de fabricação típico inclui:
Inspeção de entrada → Processamento de chapa metálica → Montagem do gabinete → Instalação de barramento → Instalação de componentes → Fiação → Inspeção elétrica → Teste funcional → Inspeção final
Para projetos de engenharia, a HAGOE pode fornecer documentação técnica, registros de inspeção, documentos de certificação, diagramas de fiação e documentos relacionados à instalação de acordo com os requisitos de aquisição.
O painel de distribuição de baixa tensão GGD é usado principalmente para distribuição de energia CA de baixa tensão, iluminação, controle e proteção em usinas de energia, subestações, instalações industriais, empresas de mineração e projetos de infraestrutura.
A seleção deve ser baseada na corrente nominal, na corrente potencial de curto-circuito, nos requisitos do alimentador e na configuração do sistema.
Sim. A HAGOE pode personalizar configurações elétricas de acordo com circuitos de entrada, alimentadores de saída, medição, proteção, compensação, requisitos de controle e dimensões de instalação.
As condições operacionais padrão fornecidas destinam-se principalmente a instalações típicas. O uso externo requer confirmação da proteção do gabinete, temperatura, umidade, radiação solar e outros requisitos ambientais antes da configuração.
