O painel de distribuição de alta tensão é uma parte crítica dos sistemas de distribuição de energia de média tensão, fornecendo a interface controlada entre fontes de energia de entrada, transformadores, alimentadores, motores e redes elétricas a jusante.
forneceAparelhagem de alta tensão 10kVeAparelhagem de alta tensão 35kVpara subestações, sistemas de energia industriais, redes de distribuição de energia, projetos de infraestrutura e outras aplicações de média tensão.
Ao contrário dos equipamentos de manobra de baixa tensão, os equipamentos de manobra de média tensão devem abordar não apenas a distribuição de corrente, mas tambémcoordenação de isolamento, interrupção de curto-circuito, resistência dielétrica, intertravamento mecânico, coordenação de proteção, aterramento, eisolamento seguro.
O comutador apropriado, portanto, precisa ser selecionado a partir do projeto do sistema elétrico e não apenas do nome do gabinete.
A principal diferença entre o painel de distribuição de 10kV e 35kV é obviamente a tensão do sistema, mas os requisitos de engenharia mudam com o nível de tensão.
| Fator de Engenharia | Aparelhagem de alta tensão 10kV | Aparelhagem de alta tensão 35kV |
|---|---|---|
| Função típica do sistema | Rede de distribuição, distribuição de energia industrial | Subestação, distribuição primária, rede de energia de nível superior |
| Aplicação típica | Fábricas, edifícios, distribuição de serviços públicos, motores | Subestações, usinas de energia, distribuição principal industrial |
| Requisito de isolamento | Alto | Mais alto |
| Equipamento de comutação | Geralmente disjuntor a vácuo | Geralmente disjuntor a vácuo |
| Proteção | Proteção de alimentador, transformador, motor e barramento | Proteção em nível de alimentador, transformador, barramento e sistema |
| Projeto de curto-circuito | Específico do projeto | Específico do projeto e muitas vezes mais exigente |
| Espaço / folga | Baseado no design do equipamento | Maior atenção ao isolamento e folgas |
| Posição do sistema | Muitas vezes distribuição a jusante | Muitas vezes mais perto da transformação/distribuição de energia primária |
As classificações finais devem sempre ser confirmadas a partir do estudo de curto-circuito do projeto, tensão do sistema, fluxo de carga, coordenação de proteção e padrões aplicáveis, em vez de inferidas apenas a partir da tensão nominal.
Na distribuição de baixa tensão, o isolamento elétrico é importante, mas em sistemas de 10kV e 35kV torna-seuma parte fundamental do design do equipamento.
O nível de isolamento necessário deve considerar a tensão operacional, a distância entre fases, a distância entre fases e a terra, a distância de fuga, a resistência dielétrica e as condições de sobretensão transitória.
É por isso que o sistema de isolamento do quadro não pode ser separado da classe de tensão e do ambiente de instalação selecionados.
Um painel classificado para uma determinada corrente contínua não significa automaticamente que seja adequado para todos os sistemas de energia.
A corrente potencial de curto-circuito no ponto de instalação precisa ser determinada primeiro.Este valor afeta a capacidade de interrupção necessária do disjuntor, a corrente suportável de curto prazo, a corrente suportável de pico, o projeto do barramento e as configurações de proteção.
Por exemplo, o painel da classe 35kV pode estar disponível com diferentes classificações de interrupção e resistência a curto-circuito. O valor apropriadodeve ser confirmado a partir do cálculo de curto-circuito do projetoem vez de selecionado em um valor de catálogo geral.
Esta é uma das principais diferenças entre a seleção de painéis com base na engenharia e a simples combinação de produtos.
O disjuntor é apenas uma parte da cadeia de proteção.
Um sistema completo de manobra de média tensão pode envolver relés de proteção, TCs, TPs, circuitos de disparo, potência de controle, equipamentos de medição, interfaces de comunicação e arranjos de aterramento.
Para um alimentador de transformador, por exemplo, o esquema de proteção precisa ser coordenado com a classificação do transformador e a proteção a montante/jusante. Para um alimentador de motor industrial, as características de partida do motor e os requisitos de proteção do motor tornam-se mais importantes.
A HAGOE recomenda, portanto,confirmando a arquitetura de proteção juntamente com a configuração do painel primário.
Equipamentos de média tensão requerem procedimentos operacionais controlados porque a comutação incorreta pode criar sérios riscos elétricos.
Dependendo do projeto do quadro, o intertravamento mecânico e elétrico pode ser usado para restringir sequências operacionais incorretas entre o disjuntor, a chave de aterramento, as portas dos compartimentos e os componentes extraíveis.
Para o painel revestido de metal do tipo KYN61-40.5, o intertravamento de cinco prevenção e a construção compartimentada são comumente incorporados ao projeto do equipamento. A disposição exata depende da configuração do produto selecionado e das especificações técnicas.
O objectivo não é simplesmente adicionar mais mecanismos ao gabinete, masestabelecer uma sequência operacional previsível para comutação, isolamento, aterramento, inspeção e manutenção.
Para uma cotação do projeto, a equipe técnica da HAGOE primeiro analisa as informações do sistema elétrico disponibilizadas pelo cliente.
Os documentos mais úteis incluem odiagrama unifilar, tensão do sistema, corrente nominal, capacidade do transformador, cálculo de curto-circuito, quantidade de alimentador, requisitos de proteção, requisitos de TC/TP, disposição de cabos, condições de instalação e padrões locais.
Essas informações permitem que a equipe de engenharia determine se a configuração proposta é adequada para a rede real, em vez de fornecer uma especificação genérica do gabinete.
Uma linha de painéis para uma subestação não tem necessariamente a mesma configuração daquela usada em uma planta industrial.
Um projeto de subestação pode exigir painéis de entrada, alimentadores de transformadores, arranjos de seções de barramento, medição, proteção e alimentadores de saída. Um projeto industrial pode dar maior ênfase aos alimentadores de motores, cargas de linhas de produção, distribuição de transformadores e continuidade operacional.
A HAGOE pode, portanto, ajustar a disposição do gabinete, configuração do disjuntor, capacidade do barramento, disposição do TC/TP, dispositivos de proteção, fiação secundária, medição, interfaces de comunicação e entrada de cabos de acordo com os requisitos do projeto.
A HAGOE foi fundada em2008em Wenzhou, Zhejiang, e temmais de 18 anos de experiênciana fabricação de equipamentos elétricos.
Os recursos de fabricação da empresa incluem equipamentos de corte a laser, máquinas de dobra CNC, equipamentos de puncionamento automatizados, linhas de produção SMT, sistemas inteligentes de envelhecimento e equipamentos de testes elétricos.
Para a fabricação de painéis, esses recursos suportam a fabricação precisa de gabinetes, instalação de componentes, fiação, montagem mecânica e inspeção final.O controle de qualidade é aplicado em todo o processo de fabricaçãoem vez de confiar apenas na inspeção da aparência final.
A HAGOE opera sobISO9001, ISO14001 e ISO45001sistemas de gestão, enquanto os produtos aplicáveis podem ser projetados e fabricados de acordo comGB e IECrequisitos.
Os quadros de distribuição de 10kV e 35kV podem ser usados para energia de entrada, alimentadores de transformadores, alimentadores de saída, arranjos de seções de barramento e outras funções de comutação em subestações e sistemas de distribuição de serviços públicos.
A configuração é determinada pelo diagrama unifilar da subestação e pela arquitetura de proteção.

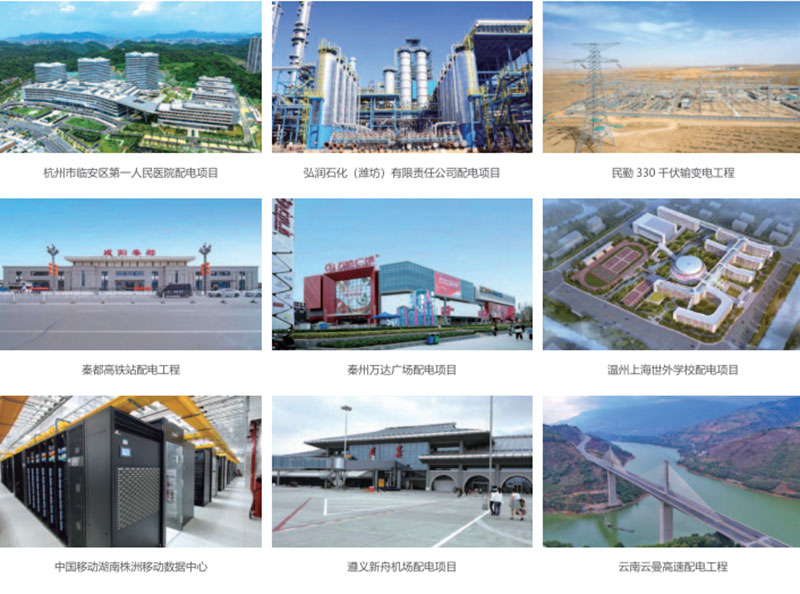

As instalações industriais muitas vezes exigem comutadores de média tensão para fornecer transformadores, motores grandes, equipamentos de produção, sistemas auxiliares e painéis de distribuição a jusante.
A HAGOE pode configurar o equipamento de acordo com as características de carga e requisitos operacionais da instalação.
Usinas fotovoltaicas, instalações de armazenamento de energia, infraestrutura de transporte e outras grandes instalações elétricas também podem incorporar sistemas de distribuição de 10kV ou 35kV.
Nessas aplicações, o painel precisa ser coordenado com transformadores, sistemas de proteção, equipamentos de conversão de energia e arranjo de conexão à rede.
HAGOE temmais de 18 anos de experiênciaem distribuição de energia, sistemas de energia CC, UPS, automação industrial e equipamentos elétricos de novas energias. Isso permite que a equipe de engenharia considere a relação entre o conjunto de manobra de alta tensão e o sistema elétrico mais amplo.
A HAGOE não depende apenas de um modelo de catálogo padrão. O quadro pode ser configurado de acordo com tensão, corrente, nível de curto-circuito, requisitos de proteção, disposição do alimentador, capacidade do transformador, condições de instalação e padrões de projeto.
P&D, fabricação, montagem, testes, vendas e serviços de exportação estão integrados ao sistema de negócios da empresa. Equipamentos de fabricação e recursos de teste apoiam a produção e inspeção de gabinetes elétricos e equipamentos relacionados.
Para empreiteiros EPC, distribuidores e empreiteiros elétricos no exterior, a HAGOE pode oferecer suporte a especificações técnicas, desenhos, documentos de inspeção, certificados, manuais de instalação, embalagens de exportação, coordenação logística e assistência técnica remota.
Em vez de tratar 10kV e 35kV simplesmente como dois nomes de produtos, a HAGOE avalia sua posição na rede elétrica do cliente e configura o conjunto de manobra de acordo com a aplicação real.
O nível de tensão correto deve ser determinado pela rede de energia e não pelo catálogo do equipamento de manobra.
Por umProjeto 10kV, as principais questões geralmente dizem respeito à capacidade de distribuição, alimentadores de transformadores e motores, nível de curto-circuito, coordenação de proteção e número de circuitos de saída.
Por umProjeto 35kV, geralmente é necessária maior atenção à distribuição primária, coordenação de isolamento, desempenho de curto-circuito, arquitetura de proteção, configuração de subestação e segurança em nível de sistema.
A HAGOE pode avaliar os desenhos elétricos e dados técnicos disponíveis antes de recomendar a configuração apropriada do painel de distribuição.
O objetivo não é simplesmente alimentar um gabinete de 10kV ou 35kV. É fornecer um conjunto de manobra adequado ao sistema elétrico no qual irá operar.
