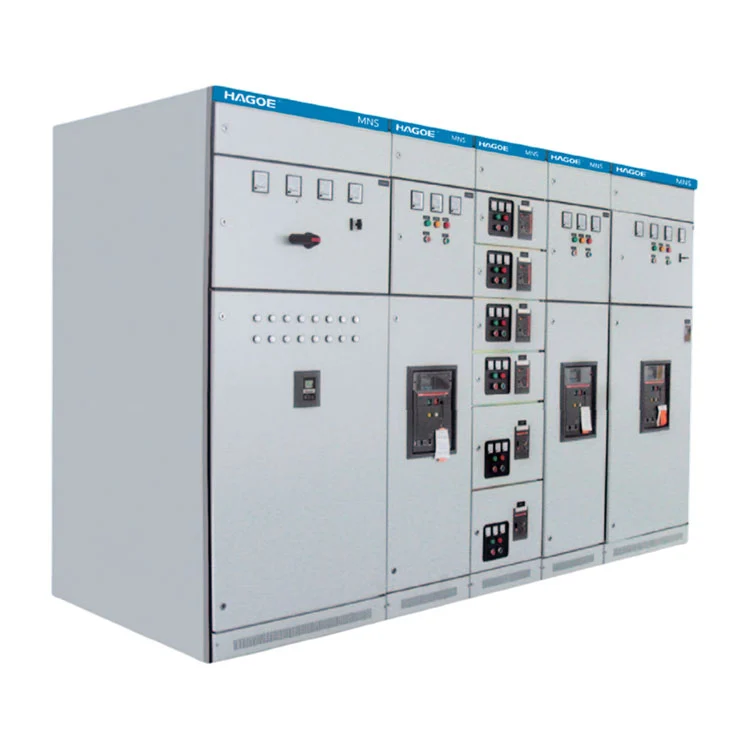

Painel de distribuição de baixa tensão MNS

O MNS Low Voltage Switchgear é um sistema completo de manobra de baixa tensão centrado em unidades funcionais modulares e uma arquitetura extraível.

Em vez de configurar um armário apenas de acordo com a sua capacidade global, a MNS enfatiza a combinação padronizada de unidades funcionais. Alimentadores de entrada, circuitos de saída, unidades de controle de motores e circuitos de compensação podem ser organizados de acordo com o projeto elétrico do projeto, permitindo que a linha de painéis se adapte a diferentes estruturas de carga.

O HAGOE MNS foi projetado para sistemas de energia CA com tensão operacional nominal de até 660V, cobrindo funções de conversão, distribuição e controle de energia.

Para projetos industriais que exigem múltiplos circuitos de distribuição, circuitos de controle de motores CCM e controle elétrico centralizado, a arquitetura modular fornece uma maneira mais estruturada de organizar as funções internas do quadro.

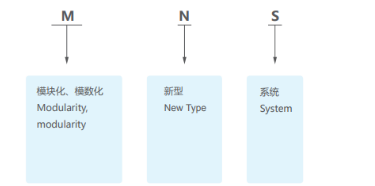

Definição de modelo

Três configurações funcionais de gabinete

Centro de distribuição de energia para PC

O gabinete do PC é usado para alimentação e distribuição primária de entrada de baixa tensão. Dependendo das classificações atuais e dos requisitos do projeto, ele pode acomodarDisjuntores das séries Emax, MT, 3WN, AH e MEpara conexão, proteção e distribuição de energia de entrada.

Centro de controle de motores MCC

O gabinete do CCM foi projetado principalmente para cargas de motores industriais. De acordo com as dimensões da unidade de gaveta e os requisitos do circuito, cada circuito funcional pode usar um disjuntor em caixa moldada de alta capacidade de interrupção ou uma chave de carga rotativa com proteção por fusível para controle e proteção centralizada do motor.

Gabinete de compensação de energia reativa

O gabinete de compensação de potência reativa pode ser equipado comfunções de compensação de potência reativa manual, automática e remotade acordo com a concepção do projeto, apoiando a gestão do fator de potência no sistema de distribuição.

A combinação de funções de PC, CCM e compensação permite que o MNS sirva como um sistema completo de distribuição de energia de baixa tensão e controle de motor, em vez de um gabinete de distribuição independente.

Arquitetura extraível para manutenção funcional

MNS usa unidades funcionais extraíveis. Os sistemas de distribuição industrial geralmente contêm um grande número de circuitos de alimentadores e motores. Com equipamentos de montagem fixa, a manutenção de um circuito individual pode exigir desconexão e trabalho de campo mais extensos.

A arquitetura extraível organiza cada circuito funcional em uma unidade independente, permitindo que as atividades de manutenção sejam direcionadas de forma mais específica.

Durante a configuração de engenharia, unidades de gavetas apropriadas podem ser selecionadas de acordo com o tipo e classificação do circuito e depois montadas através de módulos padronizados.

Este design é particularmente adequado para:

Distribuição industrial multicircuito

Centros de controle de motores

Sistemas de energia de grandes linhas de produção

Salas elétricas centralizadas

Instalações industriais de operação contínua

Módulos padronizados para configurações específicas do projeto

A principal vantagem do Painel de Baixa Tensão MNS não é apenas sua estrutura extraível, mas também suadesign modular padronizado.

Um projeto industrial pode incluir alimentadores de entrada de alta capacidade, alimentadores de energia geral, pequenos circuitos de motores, circuitos de controle e circuitos de compensação reativa dentro do mesmo sistema de baixa tensão. Esses circuitos possuem diferentes classificações de corrente, requisitos de proteção e métodos de controle.

A configuração do MNS deve, portanto, basear-se em:

Capacidade do transformador

Corrente de entrada

Quantidade de alimentador

Carga do motor

Método de partida do motor

Requisitos de proteção

Demanda de energia reativa

Requisitos de controle e comunicação

A HAGOE pode configurar a disposição do gabinete e as unidades funcionais de acordo com o diagrama unifilar, lista de carga ou especificação técnica do projeto do cliente.

Aplicativos

O conjunto de manobra de baixa tensão MNS destina-se a sistemas industriais que exigem distribuição centralizada de baixa tensão e controle de motor, em vez de ser limitado a uma indústria específica.

As aplicações típicas incluemusinas de energia, subestações, instalações petroquímicas, metalurgia e laminação de aço, sistemas de energia de transporte, indústria leve e fábricas têxteis.

Parâmetro técnico

Nível de proteção

Ambiente de serviço

As condições de serviço padrão para MNS devem ser confirmadas de acordo com os requisitos de projeto do equipamento. As condições típicas incluem:

• Temperatura do ar ambiente:-5°C a +40°C
• Temperatura média de 24 horas:não superior a +35°C
• Altitude:não superior a 2.000 m
• Umidade relativa a +40°C:não superior a 50%
• Uma umidade relativa mais alta pode ser aceita em temperaturas mais baixas, como90% a +20°C
• O equipamento não deve ser instalado em ambientes com poluição severa, corrosão química, incêndio, riscos de explosão ou vibração severa.

O transporte e o armazenamento são geralmente suportados dentro-25°C a +55°C. Podem ser consideradas temperaturas mais elevadas a curto prazo, desde que não ocorram danos irreversíveis.

Para aplicações especiais comoplataformas de perfuração de petróleo offshore e usinas nucleares, deverá ser estabelecido um acordo técnico separado com o fabricante para definir os requisitos ambientais, de isolamento, estruturais, de materiais e de testes.

Capacidade de engenharia e fabricação da HAGOE

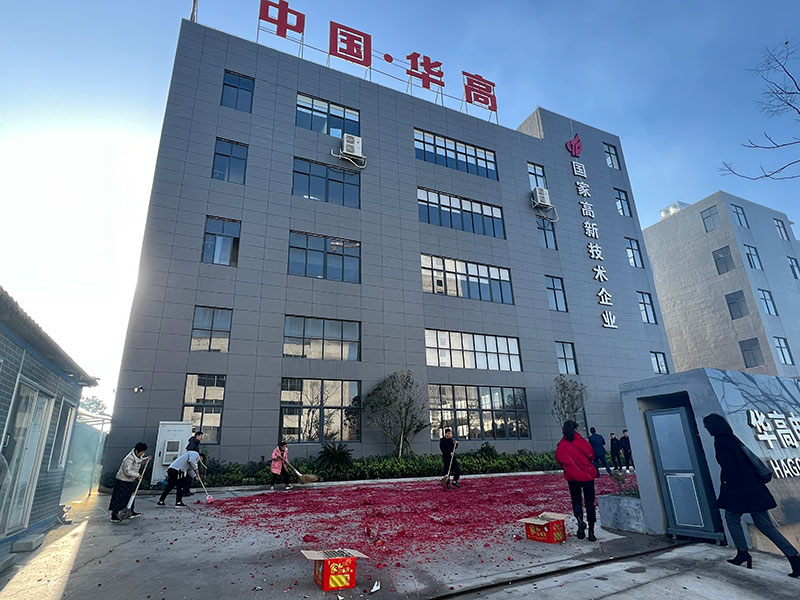

Hagoe Electric Technology Co., Ltd. foi fundada em2008e tem mais de 18 anos de experiência em transmissão de energia, sistemas de distribuição e eletrônica de potência.

Para sistemas completos de baixa tensão, como o painel de distribuição de baixa tensão MNS, a HAGOE fornece mais do que a fabricação de gabinetes padrão. Nosso escopo abrangeprojeto de esquema elétrico, configuração de unidade funcional, fabricação de gabinete, montagem de componentes, teste de gabinete completo e entrega internacional.

A empresa detémmais de 34 patentes nacionaise opera instalações de produção equipadas com máquinas de corte a laser Trumpf da Alemanha, máquinas de dobra CNC AMADA do Japão, equipamentos automatizados de puncionamento CNC, linhas de produção SMT e sistemas de testes inteligentes.

Esses recursos de fabricação apoiam a precisão da fabricação do gabinete, a consistência estrutural e a estabilidade da produção, enquanto a equipe de engenharia se concentra na configuração do sistema de acordo com as cargas do projeto, quantidade de circuitos e requisitos de controle.

Controle de qualidade e conformidade

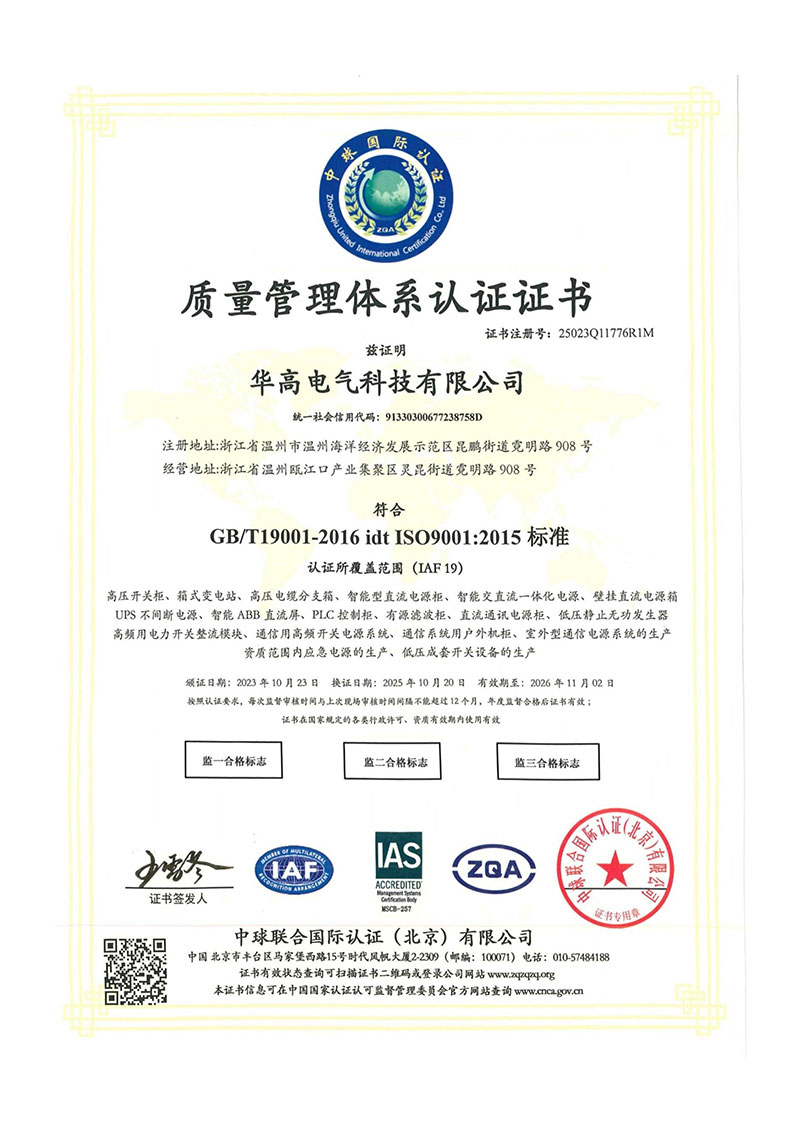

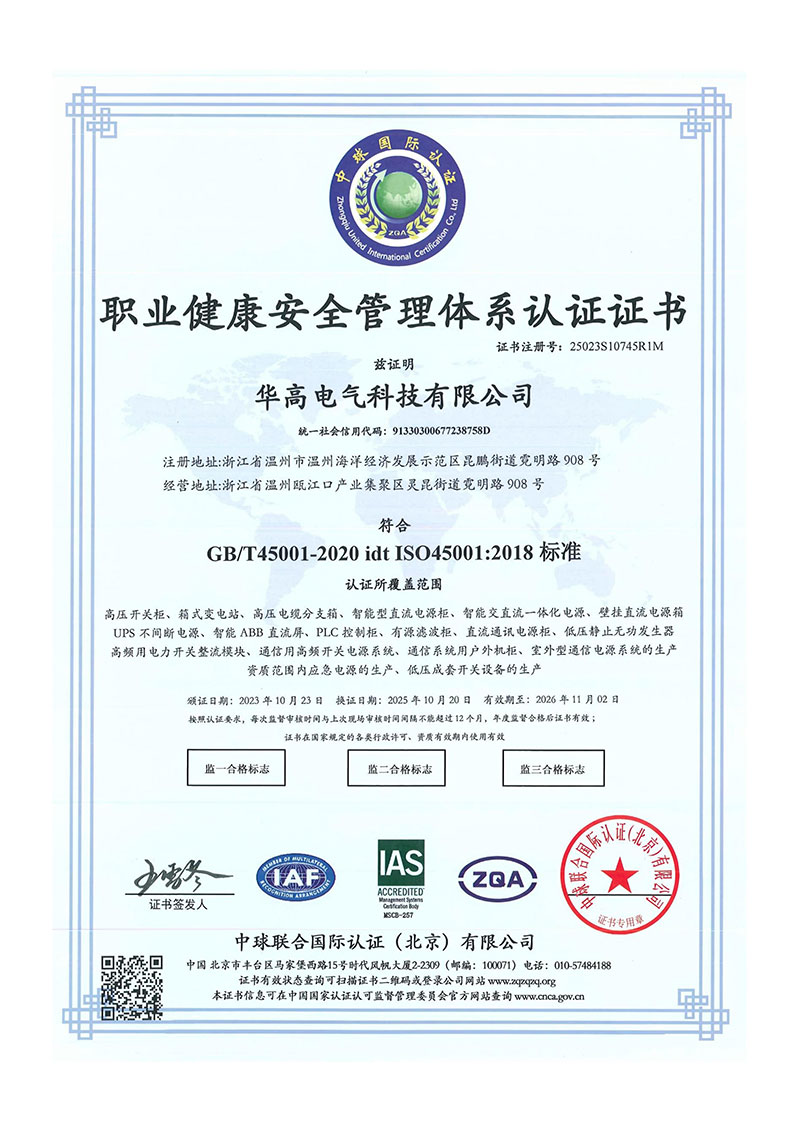

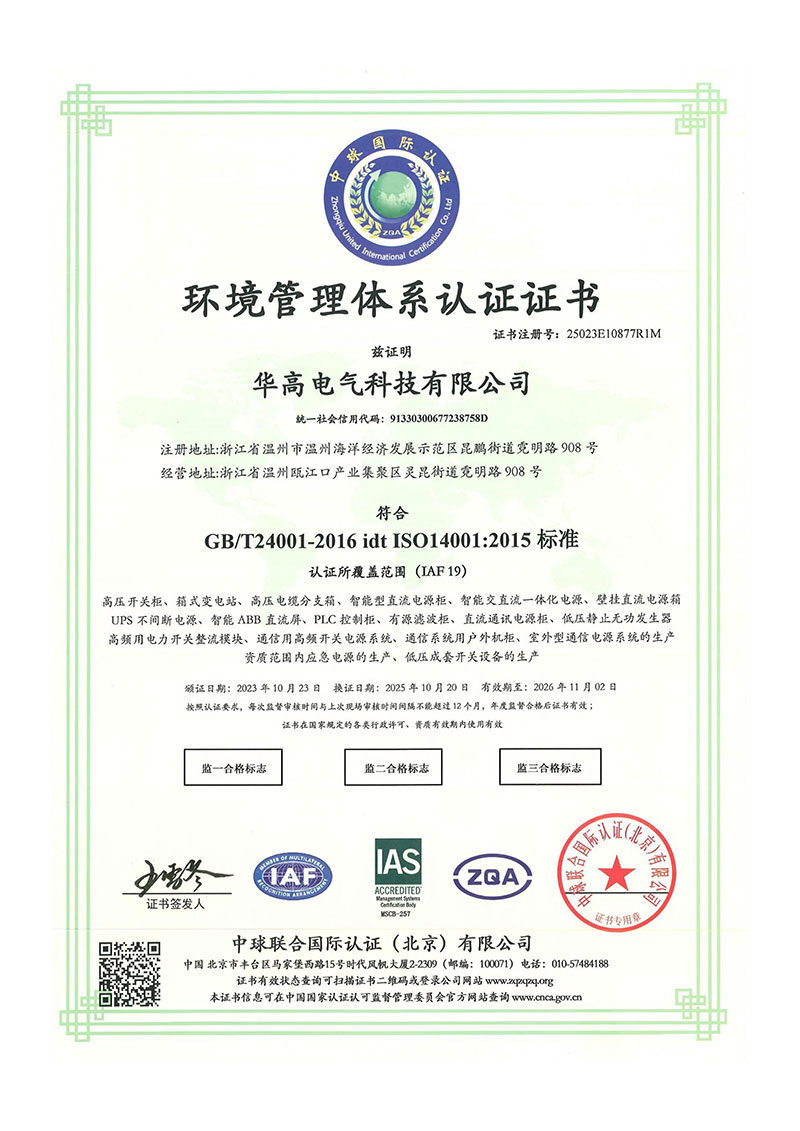

A HAGOE opera sobGestão de Qualidade ISO9001, Gestão Ambiental ISO14001 e Sistemas de Gestão de Saúde e Segurança Ocupacional ISO45001.

O controle de qualidade MNS abrange:

Inspeção de materiais recebidos
Verificação dos principais componentes elétricos, materiais de gabinete e peças relacionadas em relação aos requisitos de aquisição e projeto.

Fabricação de gabinete
Os processos de corte a laser e dobra CNC são usados ​​para manter a precisão dimensional e a consistência de fabricação.

Montagem de Unidade Funcional
Inspeção da estrutura do bloco de gavetas, funcionamento mecânico e ligações elétricas.

Inspeção de barramentos e fiação
Inspeção de instalação de barramentos, conexões, isolação e fiação secundária.

Teste Elétrico
A inspeção de fábrica e os testes de desempenho elétrico são realizados de acordo com as normas aplicáveis ​​e especificações técnicas do projeto.

Essa abordagem baseada em processos ajuda a reduzir os riscos de qualidade causados ​​por variações de componentes, diferenças de montagem e inconsistências de fiação durante a produção em lote.

Por que escolher a HAGOE MNS?

Para um projeto de painel de distribuição de baixa tensão MNS, o desempenho final do sistema depende de mais do que apenas a aparência do gabinete.Configuração do sistema, correspondência de componentes, projeto da unidade de gaveta, disposição dos barramentos, controle secundário e testes finaistodos precisam trabalhar juntos como um processo de engenharia.

A HAGOE fornece capacidade integrada desde P&D e fabricação até a entrega do projeto e pode configurar sistemas MNS de acordo com o cliente:

Diagrama Unifilar

Lista de carga

Especificação Técnica

Ambiente de instalação

Requisitos de proteção

Para projetos padrão, a HAGOE pode fornecer seleção de produtos e confirmação de parâmetros técnicos. Para projetos de automação industrial, petroquímica, metalúrgica e distribuição em grande escala, a equipe de engenharia também pode apoiar a configuração do sistema e a documentação técnica.
