À medida que as redes 5G se expandem em direção a maior capacidade, cobertura mais ampla e infraestrutura mais distribuída, a energia confiável tornou-se uma parte crítica do desempenho dos locais de telecomunicações. O5GPainel de fonte de alimentação DC externodeHAGOEfoi projetado para fornecer uma solução integrada de energia externa que combina conversão de energia CC, distribuição CA/CC, gerenciamento de bateria, monitoramento, gerenciamento térmico e proteção em um único gabinete.
Uma instalação de telecomunicações moderna precisa de mais do que um gabinete de distribuição elétrica convencional. Os equipamentos 5G externos devem operar continuamente enquanto enfrentam mudanças de temperatura, umidade, poeira, descargas atmosféricas, envelhecimento da bateria, espaço de instalação limitado e requisitos de manutenção remota. Um painel de fonte de alimentação CC externo 5G integrado pode enfrentar esses desafios combinando várias funções de gerenciamento de energia em um sistema externo coordenado.

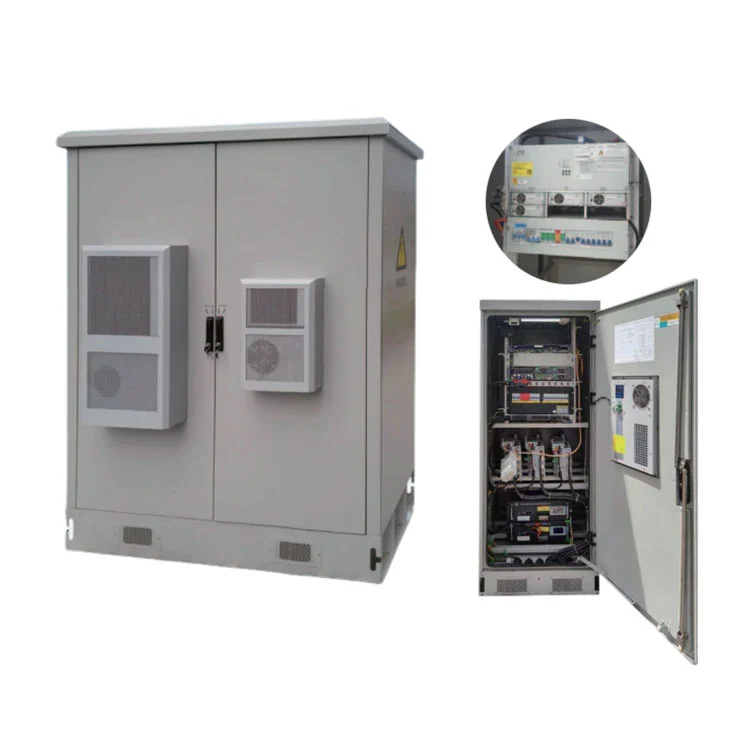

A série H5GY da HAGOE é uma solução de energia externa integrada de 48 Vcc projetada para estações base 5G e 4G, redes FTTx, equipamentos de comunicação de dados, redes de acesso e locais de telecomunicações autônomos. O sistema suporta configurações de 200A e 300A, proteção de gabinete IP55, múltiplas interfaces de comunicação, gerenciamento de bateria, monitoramento e arranjos de distribuição personalizáveis.
A infraestrutura 5G depende de um grande número de locais de comunicação distribuídos por cidades, áreas industriais, redes de transporte, zonas comerciais e locais remotos. Ao contrário das salas de equipamentos internas, as instalações de telecomunicações externas estão diretamente expostas a condições ambientais que podem afetar os equipamentos elétricos e o desempenho da bateria.
Uma arquitetura de energia externa confiável precisa, portanto, enfrentar vários desafios simultaneamente:
Por estas razões, um gabinete de energia integrado pode ser mais prático do que montar vários componentes independentes de gerenciamento de energia em cada local de telecomunicações.
Um painel de fonte de alimentação CC externo 5G é um sistema de energia de telecomunicações externo projetado para fornecer, distribuir, monitorar e proteger energia CC para equipamentos de comunicação. Dependendo da configuração do projeto, o gabinete pode combinar distribuição CA/CC, módulos retificadores, sistemas de baterias, funções de monitoramento, gerenciamento térmico e proteção contra surtos.
A série HAGOE H5GY usa uma arquitetura de gabinete integrada destinada a locais de comunicação 5G e 4G. Sua arquitetura de alimentação de 48 Vcc pode ser configurada de acordo com os requisitos reais dos equipamentos de telecomunicações, em vez de depender de uma única configuração fixa.
Esta abordagem é particularmente útil para prestadores de serviços de telecomunicações, empresas EPC, distribuidores e integradores de sistemas que precisam equilibrar a capacidade de energia, os requisitos de backup, as dimensões do gabinete, as condições ambientais e os requisitos de monitoramento remoto.
Em vez de instalar gabinetes separados para cada função de gerenciamento de energia, um sistema externo integrado pode reunir os principais componentes em um gabinete coordenado. Isso pode simplificar a instalação, melhorar a utilização do espaço e tornar a manutenção no local mais simples.
Os equipamentos de telecomunicações geralmente dependem de arquiteturas de energia CC, tornando a saída CC estável uma consideração essencial para estações base e nós de comunicação. A série H5GY pode integrar componentes de fonte de alimentação de 48 Vcc, módulos retificadores, distribuição CA/CC, sistemas de bateria e módulos de monitoramento de acordo com os requisitos do projeto.
Os gabinetes de telecomunicações externos devem ser projetados de forma diferente dos painéis elétricos internos. A série H5GY oferece uma configuração de gabinete externo IP55 para ajudar a proteger os componentes elétricos internos da exposição ambiental comum.
A bateria reserva permite que o equipamento de telecomunicações continue operando durante interrupções de energia selecionadas. A arquitetura de monitoramento integrada pode suportar cálculo de capacidade de bateria, compensação de temperatura, teste de bateria on-line, regulação automática de tensão e limitação de corrente.
O gerenciamento de calor é importante porque a eletrônica de potência e as baterias podem responder de maneira diferente à temperatura. A Série H5GY utiliza tecnologia de isolamento de duto de ar entre o compartimento do equipamento e o compartimento da bateria para ajudar a reduzir o efeito do calor gerado pela eletrônica de potência na área da bateria.
As operadoras de telecomunicações modernas exigem cada vez mais acesso remoto às informações do sistema de energia. Dependendo da configuração selecionada, o sistema suporta interfaces de comunicação RS232, RS485, TCP/IP, RJ45 e contato seco. Os protocolos de comunicação CDT, Modbus e IEC 61850 também podem ser configurados como opções.
O sistema pode ser configurado com memória de grande capacidade capaz de armazenar mais de 500.000 registros históricos de falhas e operacionais. Isso pode fornecer informações úteis para análise de manutenção e solução de problemas.
A escolha de um gabinete de energia para telecomunicações deve ser baseada em cálculos de carga reais e nos requisitos do local, e não apenas na capacidade do gabinete. As especificações a seguir ilustram a arquitetura configurável disponível para o sistema HAGOE.
| Item de configuração | Parâmetro Técnico | Configuração |
|---|---|---|
| Tipo de sistema | Sistema de energia DC integrado ao ar livre | Arquitetura padrão |
| Opções de capacidade | 200A/300A | Dependente do projeto |
| Proteção ao ar livre | IP55 | Proteção de gabinete padrão |
| Tensão de entrada | CA 380V ±20% | Padrão |
| Frequência nominal | 50Hz ±10% | Padrão |
| Comunicação | RS232 / RS485 / TCP/IP / Contato Seco | Configurável |
| Módulos de carregamento | 10A, 20A, 30A ou outras configurações especificadas | Obrigatório |
| Inspeção de bateria | Até 4 módulos | Obrigatório |
| Monitoramento de bateria | Até 32 módulos | Opcional |
| Módulo Inversor | 1K/2K/3K/5K | Opcional |
| Tamanho do gabinete | 800 × 600 × 2260 mm ou 2360 mm | Personalizável |
A quantidade final do retificador, a capacidade da bateria, a disposição do disjuntor, a configuração de entrada/saída e a duração do backup devem ser confirmadas através de cálculos de carga do projeto antes da aquisição.
A principal aplicação é a infraestrutura celular externa. Um gabinete de energia CC externo centralizado pode fornecer conversão de energia, backup de bateria, distribuição e monitoramento para equipamentos de comunicação.
As redes de acesso por fibra geralmente incluem vários nós de comunicação distribuída. Um gabinete externo integrado pode combinar conversão de energia, energia de reserva, monitoramento e distribuição em uma solução compacta.
Equipamentos de comunicação e acesso que exigem uma fonte de energia CC centralizada podem se beneficiar do monitoramento remoto, gerenciamento de bateria e distribuição configurável.
Locais remotos podem ser difíceis e caros de inspecionar com frequência. A proteção externa, o monitoramento ambiental, o gerenciamento de baterias e a comunicação remota ajudam a reduzir a dependência da inspeção manual contínua.
Quando os locais 3G ou 4G existentes são atualizados para 5G, o sistema de energia pode precisar acomodar requisitos de carga maiores ou diferentes. Um gabinete de energia CC configurável permite que os engenheiros avaliem juntos o novo perfil de carga, os requisitos da bateria e o arranjo de distribuição.
Para operadoras de telecomunicações, empreiteiros de EPC e integradores de sistemas, selecionar o sistema correto exige mais do que comparar a amperagem nominal. Cinco fatores principais devem ser avaliados antes de fazer um pedido.
Determine a carga operacional contínua e considere a expansão futura. Isso ajuda a estabelecer se uma configuração de 200A, 300A ou outra configuração é apropriada.
A capacidade da bateria deve ser calculada de acordo com a carga real, a duração necessária do backup, as características da bateria e as condições locais de operação.
Identifique o número necessário de circuitos CA e CC, posições de disjuntores, grupos de entrada/saída e requisitos de desligamento escalonado.
Confirme se a plataforma de gerenciamento de site existente requer TCP/IP, RS485, RS232, contatos secos, Modbus ou outro método de comunicação.
Temperatura ambiente, umidade, radiação solar, local de instalação, ventilação e acessibilidade para manutenção devem ser considerados durante a seleção do sistema.
Um processo de seleção baseado em projetos pode ajudar a evitar sistemas subdimensionados e capacidade desnecessária de equipamento, melhorando o valor global do investimento.
está envolvida na fabricação de equipamentos elétricos desde 2008, com cobertura de produtos que se estende por sistemas de energia DC, UPS/EPS, distribuição de energia, controle de automação, novos equipamentos elétricos de energia e sistemas de energia inteligentes relacionados.
Para compradores internacionais que procuram um fabricante ou fornecedor na China, o modelo de engenharia baseado em fábrica da empresa pode fornecer um processo de aquisição mais integrado, abrangendo seleção técnica, fabricação, testes, documentação e suporte à exportação.
HAGOE integra serviços de P&D, engenharia, fabricação, testes e exportação. Suas capacidades de produção incluem fabricação de gabinetes, montagem elétrica, integração de sistemas de monitoramento, comissionamento de sistemas e inspeção final.
De acordo com o produto aplicável e o escopo de certificação, a HAGOE mantém sistemas de gestão ISO9001, ISO14001 e ISO45001 e possui certificações incluindo CCC, CE, CB e RoHS. A empresa também reporta mais de 34 patentes nacionais.
Para empreiteiros EPC de telecomunicações, distribuidores e integradores de sistemas, a HAGOE pode apoiar a seleção técnica, design de soluções personalizadas, preparação de cotações, rastreamento de produção, documentação de inspeção, coordenação logística e comissionamento remoto.
Sim. Os projetos de telecomunicações geralmente diferem em dimensões de gabinete, requisitos de carga, capacidade de bateria, protocolos de comunicação, arquitetura de distribuição e condições ambientais. Um gabinete padronizado pode, portanto, exigir ajustes de engenharia antes da implantação.
A Série H5GY pode ser adaptada para requisitos específicos de projetos, incluindo:
A HAGOE também fornece serviços OEM e ODM para clientes internacionais, permitindo que empreiteiros de telecomunicações e integradores de sistemas desenvolvam um gabinete de energia de acordo com as especificações de seus projetos, em vez de adaptar seus projetos a uma configuração padrão rígida.
É usado para fornecer, distribuir, monitorar e proteger energia CC para infraestruturas de telecomunicações externas, como estações base 5G e 4G, redes FTTx, redes de acesso e equipamentos de comunicação de dados.
A série HAGOE H5GY suporta configurações de 200A e 300A. A capacidade final deve ser selecionada de acordo com a carga CC real, requisitos de expansão futuros e necessidades de bateria reserva.
Sim. A arquitetura do sistema suporta um compartimento de bateria e funções de gerenciamento de bateria. O tipo, capacidade e quantidade da bateria devem ser determinados de acordo com o tempo de backup necessário e a carga do projeto.
Sim. Dependendo da configuração, o sistema pode suportar interfaces TCP/IP, RS485, RS232, RJ45 e contato seco. Protocolos de comunicação adicionais, como Modbus, também podem ser configurados.
A série H5GY usa uma configuração de proteção de gabinete externo IP55, ajudando o sistema a atender aos requisitos ambientais de instalações de telecomunicações externas.
Sim. A HAGOE oferece suporte à personalização OEM e ODM, abrangendo estrutura de gabinete, configuração elétrica, interfaces de monitoramento, marca, embalagem e documentação técnica relacionada.
A HAGOE fornece documentação de instalação em inglês, orientação técnica remota, assistência de comissionamento, treinamento operacional e solução de problemas remotos. O apoio a projetos maiores pode ser coordenado de acordo com os requisitos do projeto.
HAGOE é um fabricante com sede em Wenzhou, Zhejiang, China. Fundada em 2008, a empresa integra serviços de P&D, fabricação, testes, vendas e exportação.
Uma infraestrutura energética confiável é fundamental para manter serviços de comunicação 5G estáveis. Uma engenharia adequadaPainel de fonte de alimentação CC externa 5Gpode combinar conversão de energia, distribuição, bateria reserva, monitoramento, gerenciamento ambiental e proteção em uma solução externa coordenada. Essa abordagem integrada pode simplificar a implantação no local e, ao mesmo tempo, atender aos requisitos de confiabilidade das redes de telecomunicações modernas.
Com capacidade configurável, proteção externa IP55, gerenciamento de bateria, comunicação remota, distribuição personalizável e suporte de engenharia orientado a projetos, a série H5GY da HAGOE oferece uma opção prática para operadoras de telecomunicações, empreiteiros EPC, distribuidores e integradores de sistemas. Se você estiver planejando um novo local 5G, atualizando uma rede de telecomunicações existente ou adquirindo um sistema de energia CC externo personalizado de um fabricante chinês,Contate-nospara discutir seus requisitos de carga, tempo de bateria reserva, configuração do gabinete, protocolo de comunicação e especificações do projeto com a equipe de engenharia da HAGOE.
