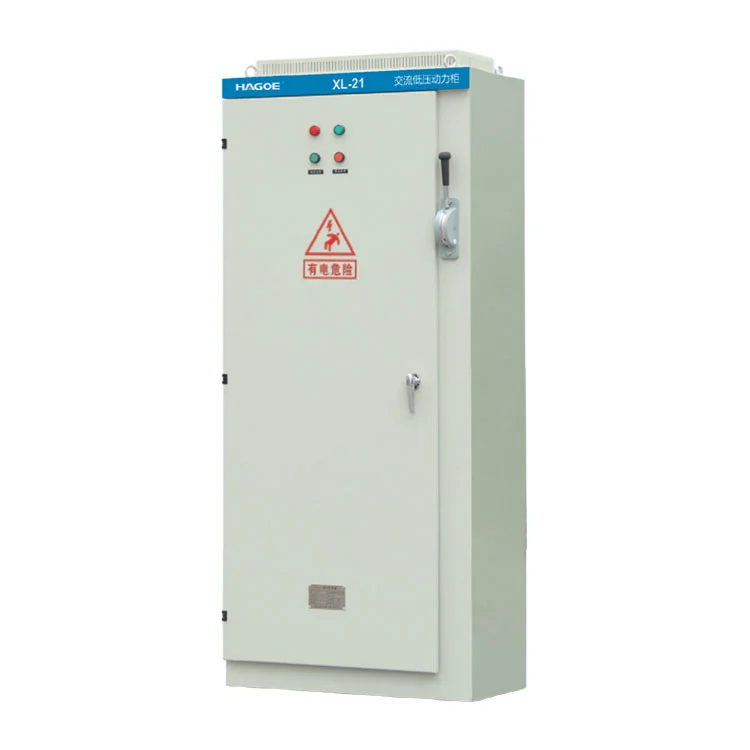

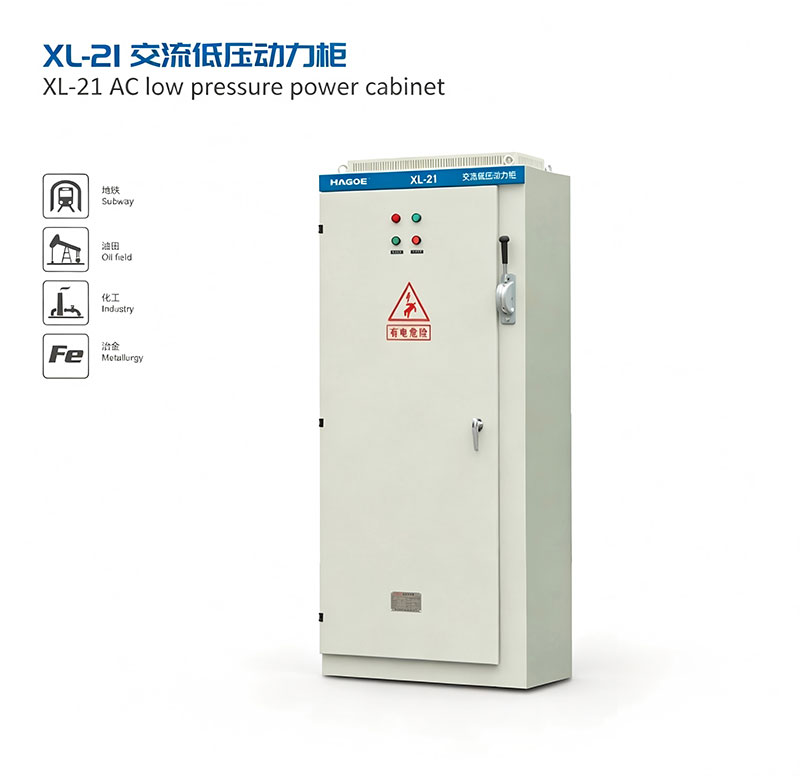

HAGOE XL-21AC Panel Box é uma solução de distribuição de energia CA de baixa tensão projetada para aplicações industriais, comerciais e de infraestrutura. Apresentando gabinete de aço laminado a frio, barramento de cobre e componentes modulares, ele pode ser personalizado para projetos EPC, fábricas, estações de telecomunicações e sistemas de energia renovável.
OHAGOE XL-21AC Panel Box é um painel de distribuição CA de baixa tensão de tipo fixo projetado para distribuição de energia regional e terminal em fábricas, edifícios comerciais, instalações de telecomunicações, sistemas de energia renovável e aplicações de energia auxiliar.
O painel recebe uma avaliação estabelecida220V monofásicoou380V trifásicoFornece alimentação CA e distribui energia para vários circuitos de saída através do dispositivo de proteção de entrada, sistema de barramento de cobre e disjuntores de derivação. Dependendo dos requisitos do projeto, a montagem interna pode incluirMCCBs, MCBs, RCCBs, SPDs, medidores e módulos de comunicação.

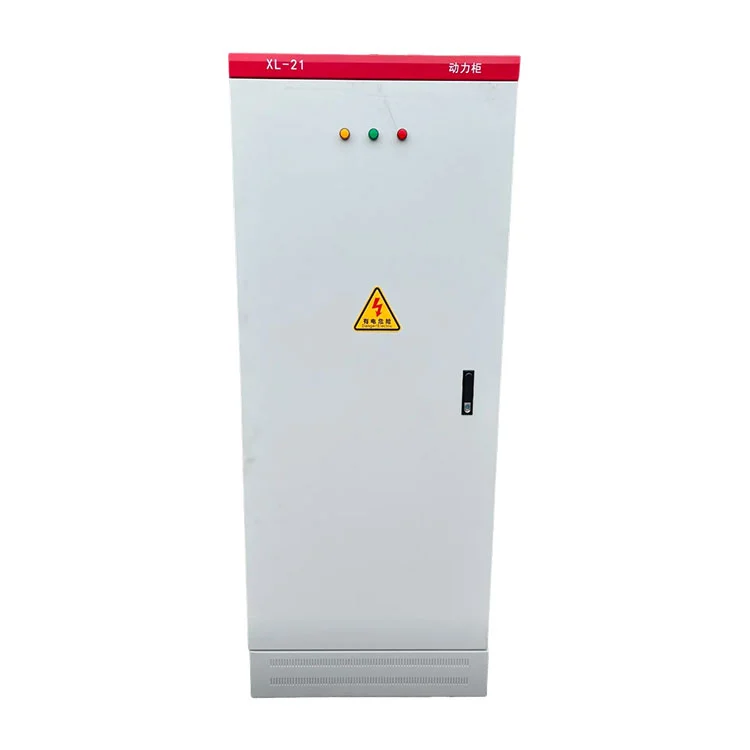

O gabinete é fabricado em aço laminado a frio com tratamento de superfície com revestimento em pó. SepararBarramentos N e PEpode ser fornecido para manter um arranjo claro de neutro e aterramento de proteção.IP30é adequado para instalações internas padrão, enquantoIP54/IP55configurações podem ser especificadas para aplicações que exigem proteção de gabinete mais alta.
A caixa do painel CA não está limitada a uma única configuração de gabinete fixo. A HAGOE pode determinar as dimensões do gabinete, a capacidade de entrada, a quantidade do circuito de saída, a disposição da entrada dos cabos e a seleção dos componentes de acordo com as necessidades do cliente.diagrama unifilar (SLD), lista de carga, condições de instalação e especificação técnica.
Esta configuração baseada em projeto torna o produto adequado paraEmpreiteiros EPC, integradores de sistemas elétricos, usuários industriais e clientes OEM que exigem mais do que uma caixa de distribuição pronta para uso.
O painel de distribuição de energia CA recebe a fonte CA de baixa tensão a montante e a distribui através do dispositivo de proteção principal e do sistema de barramento de cobre para vários circuitos de saída independentes.
Os circuitos individuais podem fornecer equipamentos de produção, sistemas de iluminação, equipamentos de controle, equipamentos de telecomunicações e outras cargas auxiliares. Para projetos de fábrica, as classificações e quantidades do circuito de saída podem ser selecionadas de acordo com a lista de carga do equipamento.
O painel também pode ser usado como uma unidade de distribuição CA local no lado de saída doSistemas UPSouinversores solares, desde que os parâmetros elétricos e os requisitos de proteção sejam devidamente combinados.

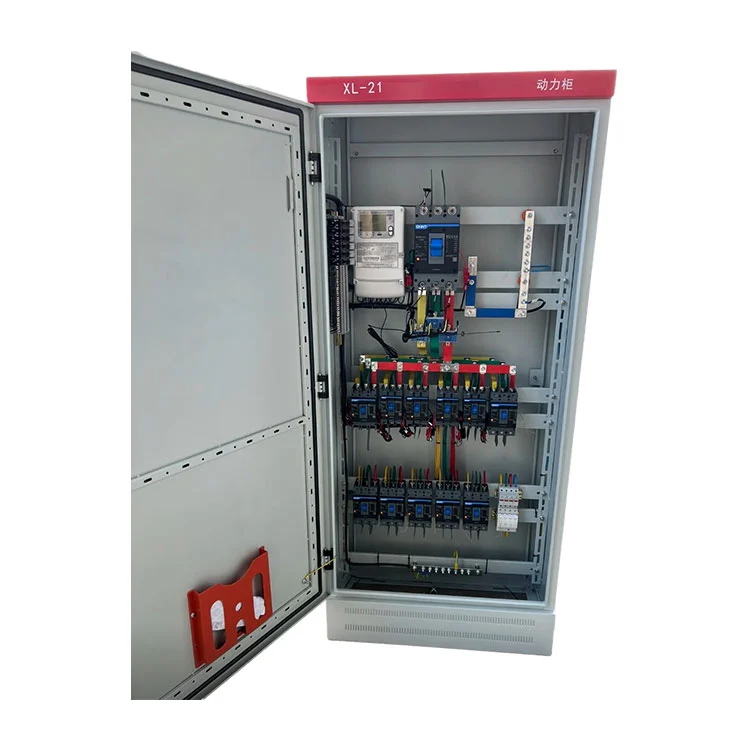

O painel pode ser equipado comMCCBs, MCBse outros dispositivos de proteção de circuito de acordo com o esquema de proteção do projeto. O disjuntor de entrada principal fornece isolamento e proteção para a unidade de distribuição, enquanto os disjuntores de saída protegem os circuitos individuais contra condições de sobrecarga e curto-circuito.
RCCBa proteção pode ser adicionada onde a proteção contra corrente residual é necessária. As marcas dos componentes podem ser selecionadas de acordo com as especificações do cliente, padrões de projeto e requisitos de aquisição.
Para aplicações domésticas, componentes elétricos comCertificação CCCpode ser especificado. Para projetos de exportação, marcas chinesas ou internacionais podem ser selecionadas de acordo com o padrão técnico exigido.
A caixa de distribuição AC pode ser configurada comBarramentos N e PEpara manter um arranjo claro de neutro e aterramento de proteção. O invólucro metálico é conectado ao sistema de aterramento de proteção como parte da configuração de aterramento do painel.
Para instalações de telecomunicações, gabinetes de energia externos, sistemas de controle e aplicações de energia renovável,SPDproteção contra surtos pode ser adicionada de acordo com os requisitos do projeto.
O tipo e a configuração do SPD devem ser selecionados com base no sistema elétrico, no arranjo de aterramento, no ambiente de instalação e nos padrões locais aplicáveis.

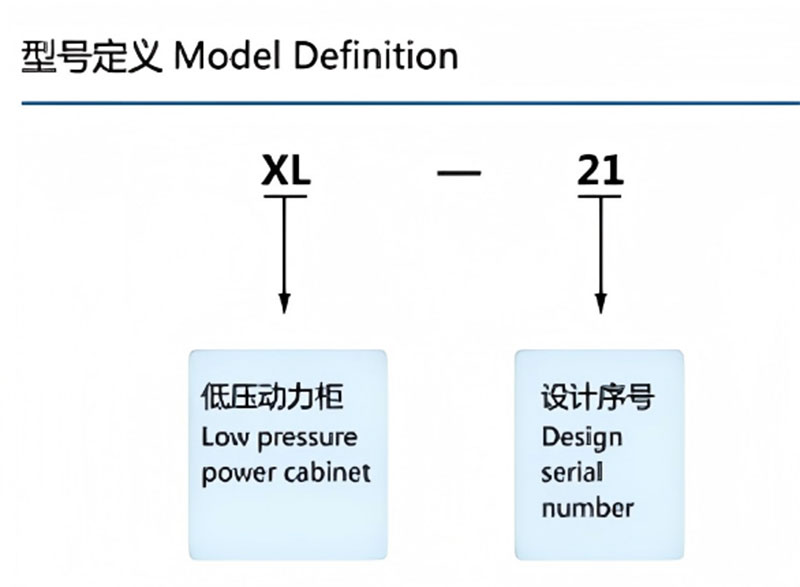

OXL-21é um dispositivo de distribuição CA de baixa tensão e não realiza transformação de tensão.
Suporte a configurações padrão:
O painel deve ser instalado em um sistema elétrico onde a tensão de alimentação já tenha sido estabelecida. Se for necessária transformação de tensão ou isolamento elétrico, a HAGOE pode fornecer transformador correspondente ou equipamento de fonte de alimentação separadamente.
Para projetos que requerem aquisição de dados elétricos, oXL-21pode integrar voltímetros, amperímetros, medidores de energia ou oHAGOE HG-ZJMódulo de monitoramento AC.
Dependendo da configuração selecionada, o sistema de monitoramento pode coletar parâmetros incluindo tensão, corrente, frequência, potência e consumo de energia. ComRS485/MODBUScomunicação, os dados coletados podem ser conectados aBMS, SCADAou outras plataformas de monitoramento industrial.
Esta opção é adequada para fábricas, salas de telecomunicações, instalações de automação e outras instalações onde é necessária monitorização elétrica centralizada.
| Número de série | Projetos | Unidade | Dados |
|---|---|---|---|
| 1 | Tensão nominal do circuito principal | V | CA 380 |
| 2 | Classificação de tensão do circuito auxiliar | V | CA 220, 380 |
| 3 | Frequência nominal | Hz | 50 |
| 4 | Tensão nominal de isolamento | V | 660 |
| 5 | Corrente nominal | A | ≤800 |
Observação:Se as condições reais de operação excederem os requisitos acima, consulte nossa empresa para confirmação técnica.
A caixa do painel CA pode ser usada para distribuição regional de energia em oficinas de produção, salas de equipamentos e instalações auxiliares. Distribui energia do sistema de baixa tensão a montante para equipamentos de produção, iluminação, controles e cargas auxiliares.
Para projetos de fábricas maiores, as classificações e quantidades dos circuitos de saída podem ser configuradas de acordo com a lista de carga do equipamento.
Para salas de telecomunicações e gabinetes de energia de comunicação externa, oXL-21pode servir como entrada CA e unidade de distribuição de ramal.
Maior proteção do gabinete,SPDe o monitoramento inteligente pode ser especificado de acordo com o ambiente de instalação e os requisitos do projeto.
OXL-21pode ser instalado no lado CA dos inversores solares, o lado de saída doSistemas UPSe outros sistemas auxiliares de distribuição de energia renovável.
A seleção adequada de dispositivos de proteção de entrada e saída fornece isolamento e proteção de circuito entre equipamentos de energia e cargas a jusante.
Para projetos que exigem distribuição auxiliar de CA, oXL-21pode executar tarefas compactas de distribuição downstream.
Para35kV–500kVsubestações e aplicações com maiores requisitos de energia de serviço de estação, a HAGOE também fornece oPainel de fonte de alimentação CA série HJP, que está posicionado como um sistema de energia CA dedicado para serviço de estação.
Tecnologia elétrica Co. de HAGOE, Ltd.está sediada em Wenzhou, Zhejiang, China. Estabelecido em2008, a empresa está envolvida no desenvolvimento e fabricação de sistemas de fornecimento de energia, painéis de distribuição de baixa tensão e equipamentos elétricos relacionados.
HAGOE tem capital registrado de21 milhões de RMB, uma força de trabalho de50–99 funcionáriose34 patentes.

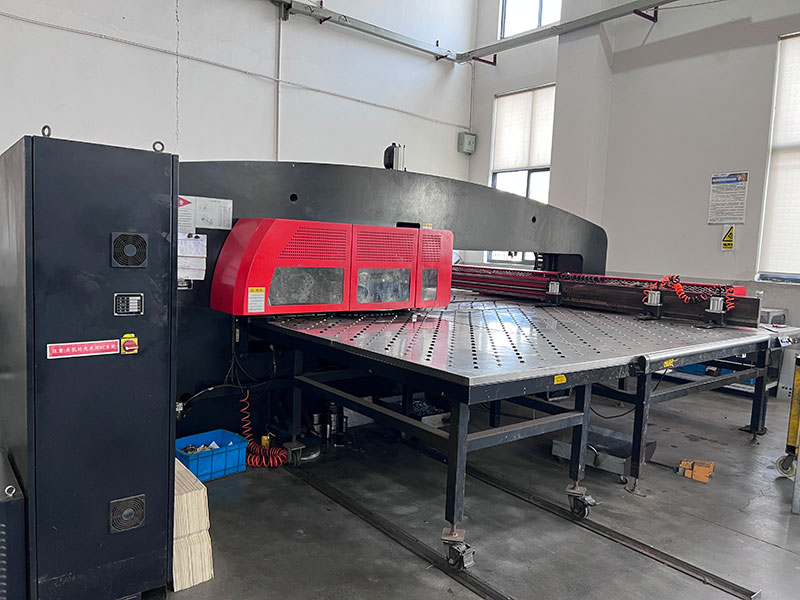

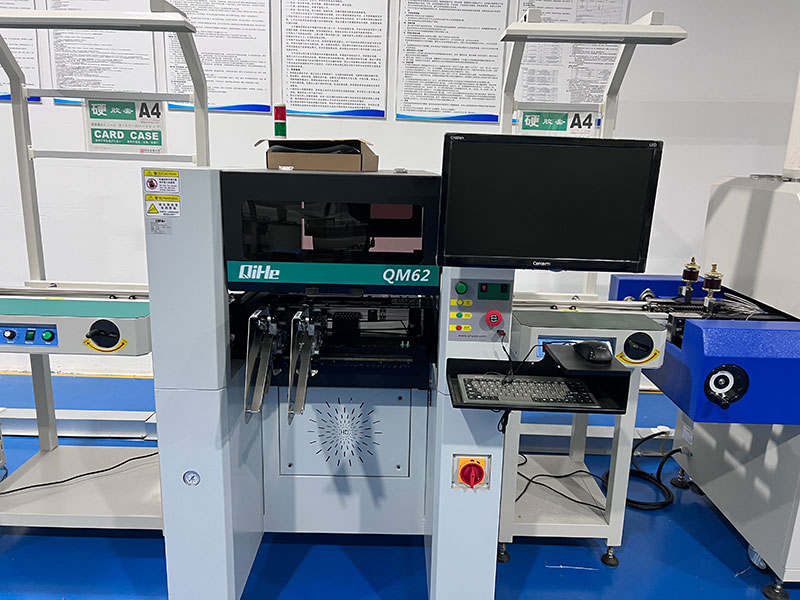

A produção de caixas de painel AC abrange processos-chave, incluindo fabricação de chapas metálicas, revestimento em pó, processamento de barramentos de cobre, instalação de componentes elétricos, fiação e inspeção final.
Manter esses processos dentro do sistema de fabricação da HAGOE permite que a empresa ajuste as dimensões do gabinete e as configurações internas de acordo com os desenhos do cliente e as listas técnicas do projeto, em vez de limitar os compradores a configurações padrão fixas.
CadaXL-21painel passa por inspeção de rotina de fábrica antes do envio. Dependendo da configuração e dos requisitos do projeto, a inspeção pode incluir resistência de isolamento, resistência dielétrica, operação do disjuntor, verificação da fiação e verificações funcionais.
Documentos relevantes, como diagramas de fiação, registros de testes e documentação do projeto, podem ser fornecidos de acordo com os requisitos do pedido para apoiar a instalação, comissionamento e manutenção.
HAGOE TECNOLOGIA ELÉTRICA CO., LTD.opera sistemas de gestão certificados que abrangem gestão da qualidade, gestão ambiental e saúde e segurança ocupacional.

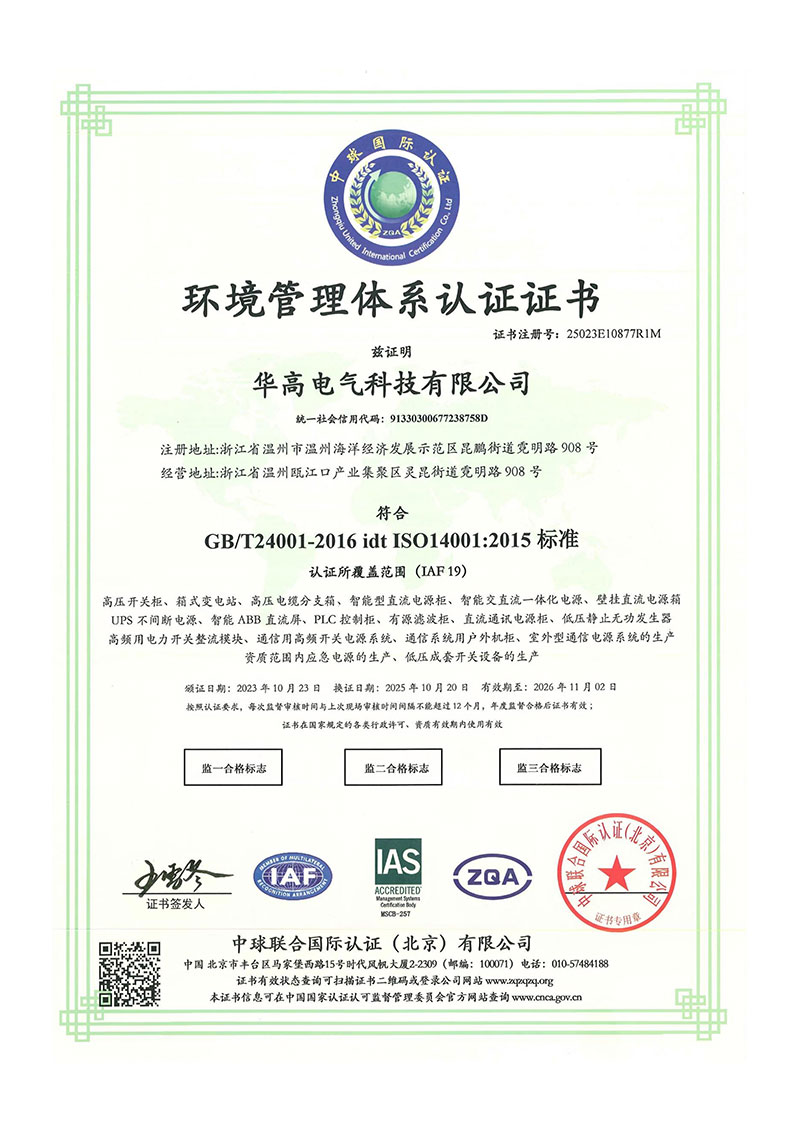

As atuais certificações do sistema de gestão da empresa incluem:
O escopo certificado abrange a produção de gabinetes de fonte de alimentação CC, sistemas de energia integrados CA/CC, sistemas UPS, painéis de distribuição, subestações, gabinetes de controle PLC, sistemas de energia de comunicação e conjuntos de painéis de distribuição de baixa tensão.
Para projetos de painéis de energia CA, componentes elétricos individuais podem ser selecionados comCertificação CCCou outros requisitos de conformidade especificados pelo cliente. O status de certificação do painel completo deve ser confirmado em relação à configuração real do produto e aos documentos de certificação relevantes.
OXL-21é projetado paraOEMeEPCclientes que compram equipamentos de distribuição de acordo com requisitos específicos do projeto.
A HAGOE pode configurar o painel com base no cliente:
A personalização pode incluir dimensões do gabinete, direção de entrada do cabo, classificação do disjuntor principal, quantidade do circuito de saída, especificação do barramento de cobre, medidores,SPD, RCCB, módulos de comunicação, cor do gabinete e informações da placa de identificação.
Para projetos no exterior, a HAGOE também pode fornecer marcas neutras, marcas do cliente, etiquetas multilíngues e documentação técnica.
As embalagens padrão de exportação podem incluir filme stretch, protetores de canto e caixas de madeira para reduzir o risco de danos à superfície e ao invólucro durante o transporte.
Para projetos em massa, o prazo de produção típico é de aproximadamente15–25 dias úteisapós confirmação do desenho técnico. O prazo de entrega real depende da configuração do painel, da quantidade do pedido, da disponibilidade dos componentes e do cronograma de aprovação técnica.
A HAGOE apoia termos de comércio internacional, comoFOBeCIFe pode fornecer parcialDRC/SKDsuporte de montagem para projetos no exterior quando necessário.
ParaEmpreiteiros EPC, integradores de sistemas e usuários finais industriais, a HAGOE recomenda fornecer as seguintes informações durante a fase de RFQ:
Após receber as informações técnicas, a HAGOE pode preparar a configuração do painel correspondente e fornecer desenhos GA, listas de componentes principais, especificações técnicas e cotações comerciais.
A produção começa após a confirmação do desenho técnico, seguida de inspeção e testes de fábrica de acordo com a configuração do produto aplicável e requisitos do projeto.
OHAGOE XL-21é um painel de distribuição CA de baixa tensão configurável projetado de acordo com os requisitos reais do projeto, em vez de uma configuração de caixa genérica fixa.
Ela está posicionada para distribuição regional e terminal de CA em fábricas, instalações de telecomunicações, sistemas de energia renovável, edifícios comerciais e sistemas de energia auxiliares industriais.
Para aplicações que exigem um sistema de energia CA dedicado para serviço de estação, particularmente projetos de subestação, a HAGOE fornece oPainel de fonte de alimentação CA série HJPcomo uma solução de serviço de estação de nível superior.
Com experiência em fabricação que remonta a2008, uma base de produção em Wenzhou,ISO 9001/14001/45001sistemas de gerenciamento e uma gama mais ampla de produtos de fornecimento de energia e painéis de distribuição de baixa tensão, a HAGOE fornece personalização técnica e suporte OEM para compradores de projetos nacionais e internacionais.
A classificação deve ser baseada na lista de carga real, na corrente operacional máxima, na expansão futura, na capacidade do cabo e na coordenação da proteção – e não simplesmente na carga total conectada. A HAGOE pode configurar o disjuntor de entrada, barramento e circuitos de saída de acordo com sua necessidade.SLDe requisitos de carga do projeto.
Sim. HAGOE configura o painel de acordo com o projetoSLD, lista de carga, espaço de instalação e especificação técnica. Dimensões do gabinete, classificações do disjuntor, circuitos de saída, entrada de cabos, medidores,SPD, RCCBe módulos de comunicação podem ser personalizados.
A capacidade de interrupção do disjuntor deve corresponder à corrente potencial de curto-circuito no ponto de instalação. Configurações típicas podem usar4kA, 6kAou10kAdisjuntores, mas a seleção final deve ser confirmada a partir do projeto elétrico e dos requisitos de proteção.
A caixa do painel CA é projetada principalmente para distribuição CA regional e terminal de baixa tensão em fábricas, edifícios, sistemas de telecomunicações e UPS. OSérie HJPestá posicionado como um sistema de energia CA de serviço de estação para subestações e instalações industriais, com funções como transferência de fonte dupla e distribuição de serviço de estação.
Sim. OXL-21pode ser configurado comSPD, RCCB, medidores de energia eHAGOE HG-ZJmódulo de monitoramento.RS485/MODBUScomunicação está disponível para conectar dados elétricos aBMS, SCADAou outros sistemas de monitoramento.
Sim, sujeito às condições eléctricas e mecânicas do armário existente. A HAGOE pode avaliar as dimensões originais, especificações do disjuntor, posições de entrada dos cabos, quantidade do circuito eSLDpara determinar se é necessária uma substituição direta ou um gabinete modificado.

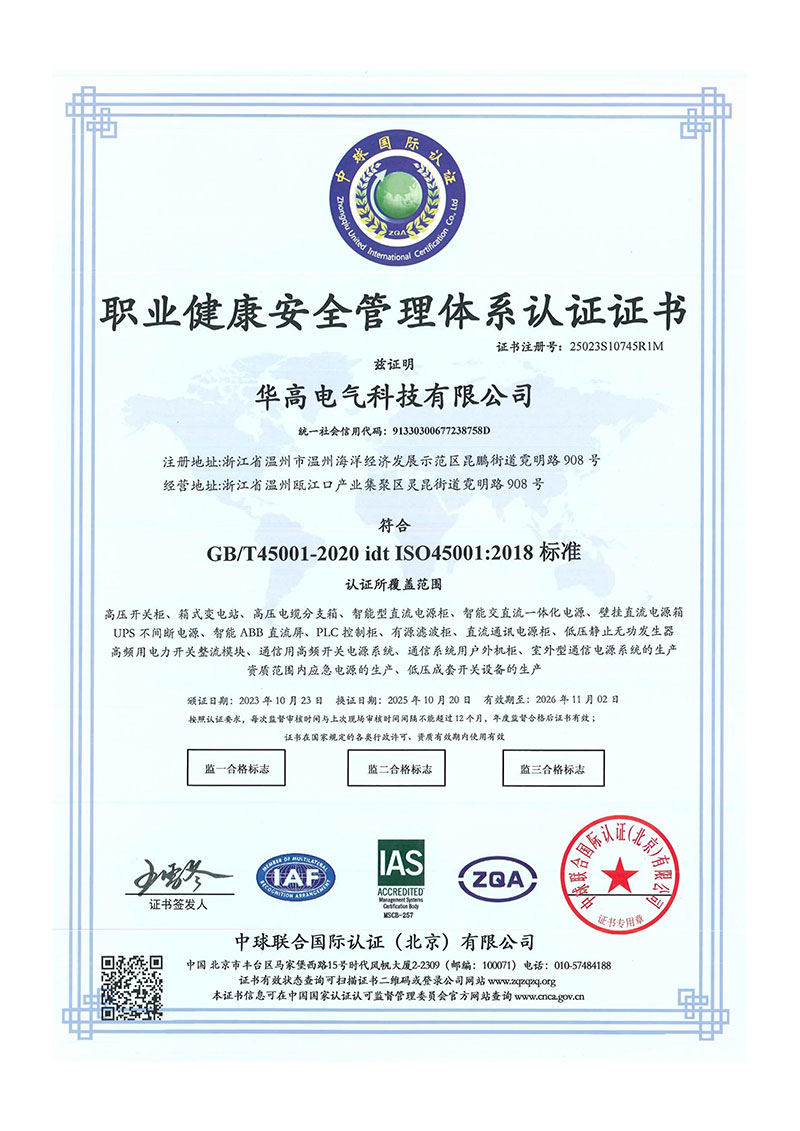

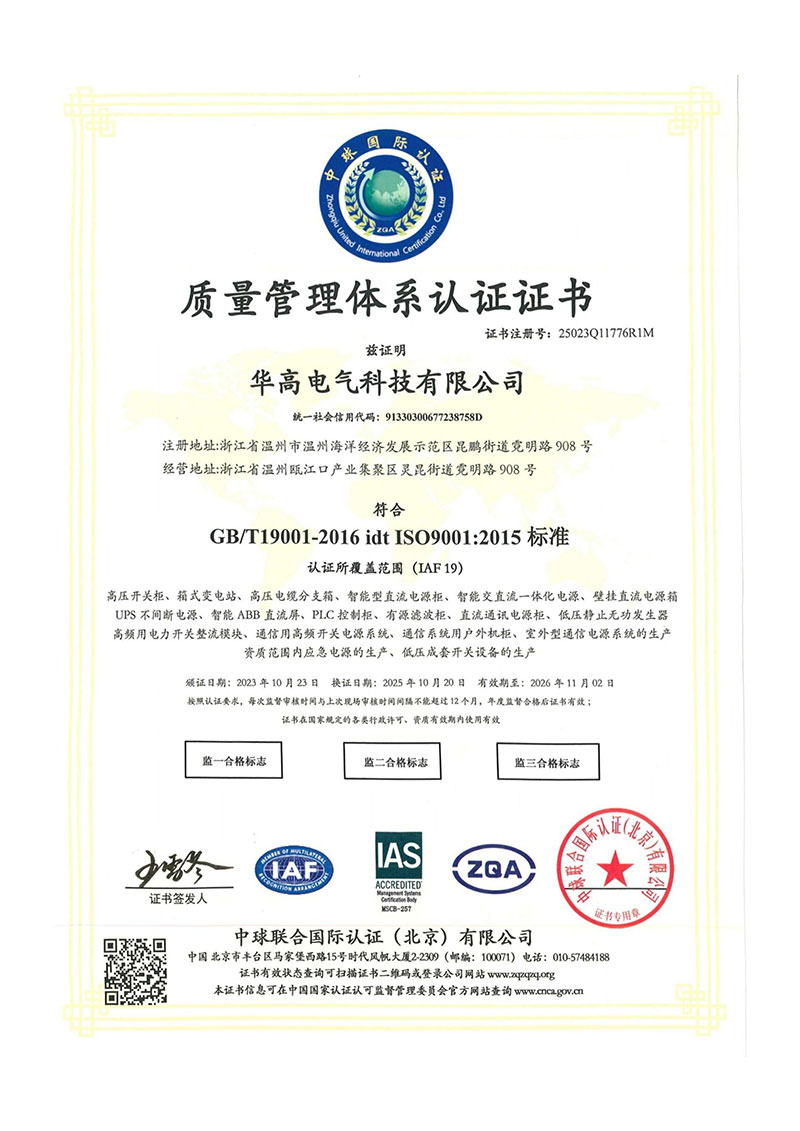

Os sistemas de gestão de produção da HAGOE são certificados paraISO 9001:2015, ISO 14001:2015eISO 45001:2018. Componentes elétricos individuais também podem ser selecionados comCertificação CCC. A certificação do painel completo deverá ser confirmada de acordo com a configuração real.
Para uma cotação precisa, forneça a tensão/frequência do sistema,SLD, lista de carga, capacidade de entrada, requisitos de circuito de saída, método de instalação, classificação IP e marcas de componentes preferenciais. A HAGOE pode então preparar a configuração, desenhos, BOM e cotação apropriados.
