O Painel de Alimentação CA pode ser configurado com fontes de entrada CA duplas onde o projeto requer uma fonte alternativa para cargas auxiliares. A transferência automática ou manual pode ser selecionada de acordo com o esquema de controle, com intertravamento mecânico e elétrico incorporado quando necessário para evitar uma condição inadequada de fechamento simultâneo. A lógica de transferência, a classificação de entrada e o arranjo de controle são confirmados de acordo com os desenhos elétricos do projeto e os requisitos de carga.
A seção de saída pode ser equipada com disjuntores selecionados de acordo com as características da carga e requisitos de proteção. Isso permite proteção separada de ramais para cargas auxiliares, como equipamentos de proteção, sistemas de automação, equipamentos de comunicação e iluminação. A capacidade de entrada, as classificações do disjuntor, o número de circuitos de saída e a capacidade de interrupção devem ser selecionados de acordo com o cronograma de carga do projeto e os parâmetros de curto-circuito disponíveis, em vez de usar uma configuração fixa.
Dependendo dos requisitos de monitoramento, a Série HJP pode incorporar medidores digitais para medir tensão trifásica, corrente, frequência e fator de potência. Para projetos que requerem conexão a um sistema de monitoramento supervisório,Comunicação RS485 e MODBUSpode ser configurado com dispositivos de monitoramento compatíveis. As funções de comunicação disponíveis dependem do medidor selecionado e da arquitetura geral do sistema.
O painel de distribuição de energia CA da Série HJP pode ser configurado com dispositivos de proteção contra surtos, indicadores de alarme e componentes de proteção relacionados de acordo com o projeto elétrico do projeto. O arranjo de proteção final deve ser determinado com base na tensão do sistema, configuração de aterramento, características de carga e padrões locais aplicáveis para garantir a compatibilidade entre os dispositivos de proteção e o sistema elétrico.
| Parâmetro Técnico | Especificação |
|---|---|
| Tensão nominal | 380/220 VCA ±20% |
| Frequência nominal | 50 Hz/60 Hz |
| Número de linhas de entrada CA | 1 ou 2 |
| Tensão de Isolamento | 1000V |
| Corrente suportável nominal de curto prazo | >40 kA (RMS) |
| Corrente suportável de pico nominal | 100 kA |
| Grau de proteção | IP30 ou superior |
| Estrutura do Painel | Tipo PK-10 |
| Dimensões do gabinete (L × P × A) | 800 × 600 × 2260 mm ou 2360 mm |
A seleção do painel de fonte de alimentação CA deve ser baseada no arranjo da fonte de entrada, na capacidade de carga, nos circuitos de saída, nos requisitos de proteção e na arquitetura de monitoramento. Para sistemas auxiliares de subestações que necessitem de uma fonte alternativa, podem ser consideradas fontes de entrada duplas com transferência automática.
Para distribuição industrial geral, a configuração de entrada e saída pode ser selecionada de acordo com as cargas conectadas.
Antes da cotação, a HAGOE pode revisar o clientediagrama unifilar, programação de carga, tensão nominal, arranjo de alimentação de entrada, número de circuitos de saída, dimensões do gabinete e requisitos de monitoramentopara estabelecer a configuração necessária.
A série HJP foi projetada para aplicações elétricas e industriais que exigem distribuição auxiliar de energia CA.
Emsubestações e usinas, pode fornecer cargas de serviço de estação, incluindo equipamentos de proteção, automação, comunicação, controle e iluminação.
Eminstalações de produção industrial, pode ser usado em salas de controle, salas CCM e outras áreas de distribuição auxiliar de baixa tensão.
Paraprojetos EPC no exterior, a construção do gabinete, os componentes elétricos e as funções de monitoramento podem ser adaptados de acordo com os requisitos elétricos locais e desenhos de projeto aprovados.
A China HAGOE Electric é um fornecedor qualificado da State Grid Corporation of China, China Southern Power Grid e Guangdong Power Grid. Os produtos da empresa foram aprovados nas certificações relevantes da State Grid e foram selecionados com sucesso por meio de projetos de licitação organizados por sistemas de rede elétrica. A HAGOE Electric fornece produtos de alta qualidade, estáveis e confiáveis para reconstrução, atualização e segurança elétrica da rede elétrica.
A HAGOE fornece personalização baseada em projetos paraEmpreiteiros EPC, distribuidores estrangeiros, integradores de sistemas elétricos e usuários industriais. Dependendo dos requisitos técnicos confirmados, a Série HJP pode ser adaptada em termos de dimensões do gabinete, disposição de entrada, circuitos de saída, disjuntores e medidores, módulos de monitoramento, interfaces de comunicação, configuração de barramentos, entrada de cabos e placas de identificação OEM.
Para projetos no exterior, a HAGOE também pode coordenardocumentação técnica, embalagem de exportação, etiquetagem multilíngue e suporte logístico internacionalde acordo com o escopo de fornecimento acordado.

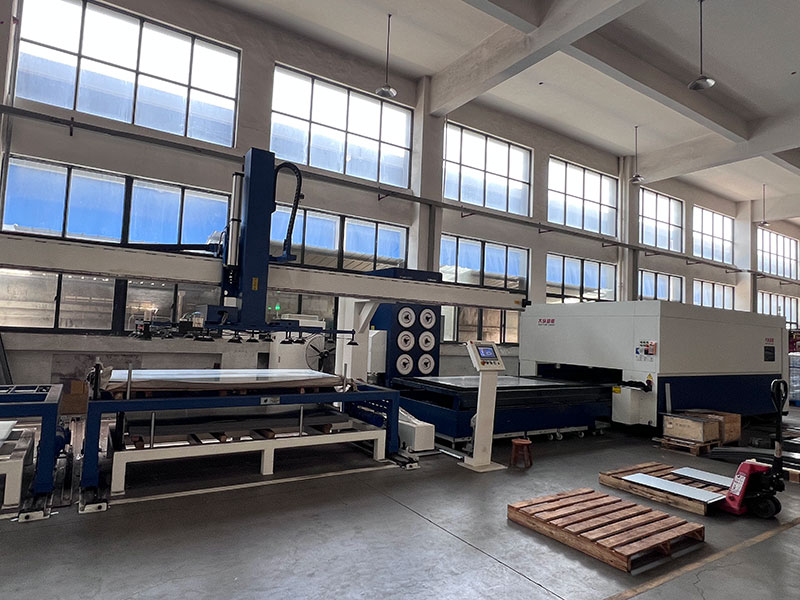

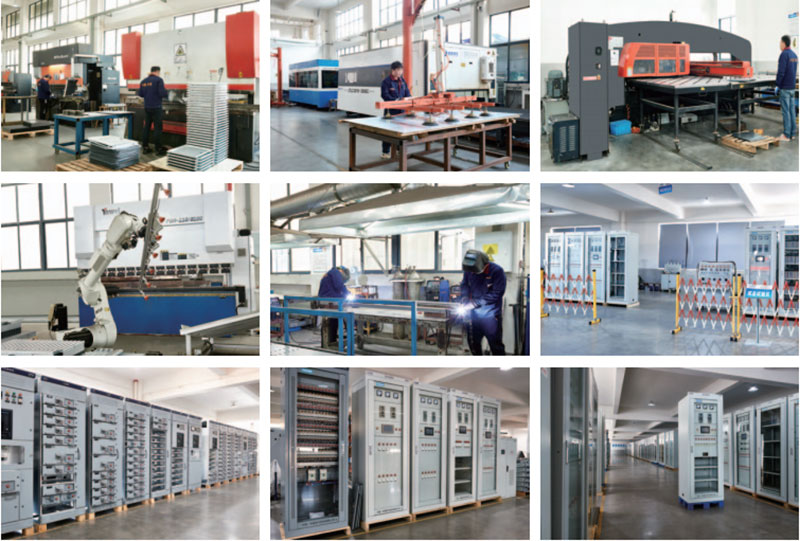

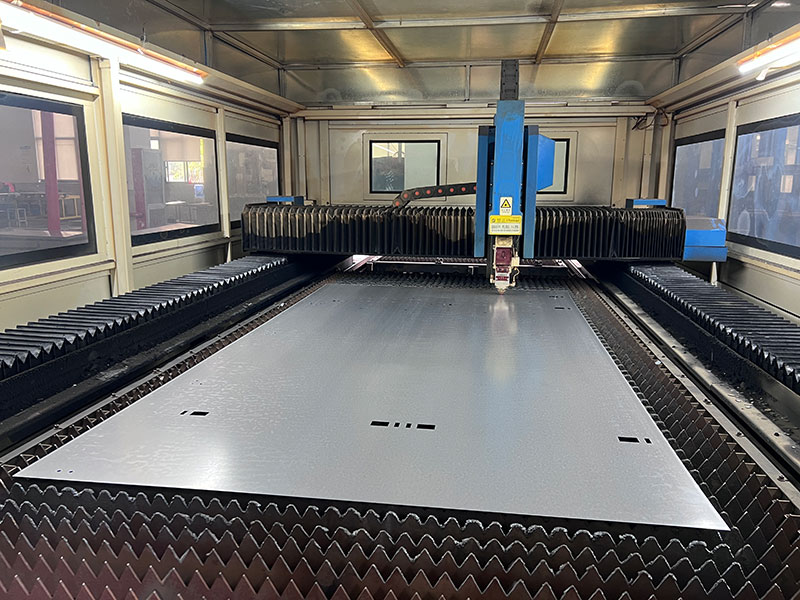

A HAGOE integra pesquisa e desenvolvimento, fabricação de chapas metálicas, montagem elétrica e testes de produtos em seu sistema de fabricação. A base de produção está equipada com máquinas de corte a laser TRUMPF, dobradeiras AMADA CNC, puncionadeiras CNC e equipamentos de corte de precisão para fabricação de gabinetes elétricos. Os processos de montagem abrangem a construção do gabinete, processamento de barramentos, fiação elétrica e instalação de componentes, seguidos por inspeções de desempenho elétrico aplicáveis antes do envio.
Para o painel de fonte de alimentação CA da série HJP, o controle de qualidade se concentra na construção do gabinete, trabalho de barramento e fiação, instalação de componentes, funções de proteção e desempenho elétrico. A HAGOE também opera sistemas inteligentes de teste de envelhecimento, equipamentos de teste de desempenho elétrico, sistemas de teste EMC, câmaras de teste de calor úmido de alta e baixa temperatura e equipamentos de teste IP. Procedimentos de teste apropriados são aplicados de acordo com o tipo de produto e os requisitos do projeto.
Os sistemas de gestão de produção da HAGOE são certificados paraISO 9001:2015, ISO 14001:2015 e ISO 45001:2018. O certificado do Sistema de Gestão da Qualidade ISO 9001 éNº 25023Q11776R1M, o certificado do Sistema de Gestão Ambiental ISO 14001 éNº 25023E10877R1M, e o certificado do Sistema de Gestão de Segurança e Saúde Ocupacional ISO 45001 éNº 25023S10745R1M.
O escopo certificado abrange produtos que incluem gabinetes de fonte de alimentação CC, sistemas de energia integrados CA/CC, sistemas UPS, comutadores, gabinetes de controle PLC, sistemas de energia de comunicação e conjuntos de comutadores de baixa tensão.
Para configurações específicas de HJP, documentação aplicável, comoCCC, CE, CB, RoHS ou relatórios de testes de produtospode ser fornecido de acordo com a configuração real e os requisitos do mercado de destino.
A HAGOE prepara embalagens de exportação de acordo com as dimensões do gabinete, método de transporte e requisitos de destino. A proteção padrão pode incluir filme stretch, proteção de cantos e caixotes de madeira, sendo a estrutura final da embalagem confirmada de acordo com o pedido e condições de envio.
Encomendas no exterior podem ser fornecidas sobTermos FOB ou CIF, juntamente com documentos de exportação, manuais técnicos, diagramas de fiação e etiquetas de produtos multilíngues. O fornecimento parcial de CKD também pode ser discutido para projetos que exijam montagem no exterior, onde o escopo técnico permitir.
O prazo de entrega final deve ser confirmado apósdesenhos, especificações técnicas, configuração de componentes e quantidade do pedidoforam finalizados.
HAGOE Electric Technology Co., Ltd. foi fundada em2008e desenvolveu capacidades de longo prazo em pesquisa e desenvolvimento e fabricação de sistemas de fornecimento de energia, equipamentos de distribuição de baixa tensão, equipamentos de automação industrial e novos produtos elétricos de energia.
A empresa detém34 patentes nacionais autorizadas, opera equipamentos de produção, incluindo corte a laser TRUMPF e máquinas de dobra CNC AMADA, e mantém recursos de teste que abrangem desempenho elétrico, EMC, envelhecimento, condições ambientais e proteção IP.
Seus sistemas de gestão são certificados paraISO 9001, ISO 14001 e ISO 45001, enquanto seus produtos e serviços chegam a clientes na China emais de 30 países e regiõesem outro continente.
Para empreiteiros EPC, distribuidores e usuários industriais que adquirem painéis de fonte de alimentação CA da série HJP, a HAGOE pode fornecer um processo de fornecimento integrado que abrangeconfiguração técnica, personalização de produtos, fabricação, inspeção de qualidade e entrega de exportação.
O desempenho específico do produto, a certificação e as referências do projeto podem ser verificados de acordo com a configuração real e a documentação técnica de suporte.

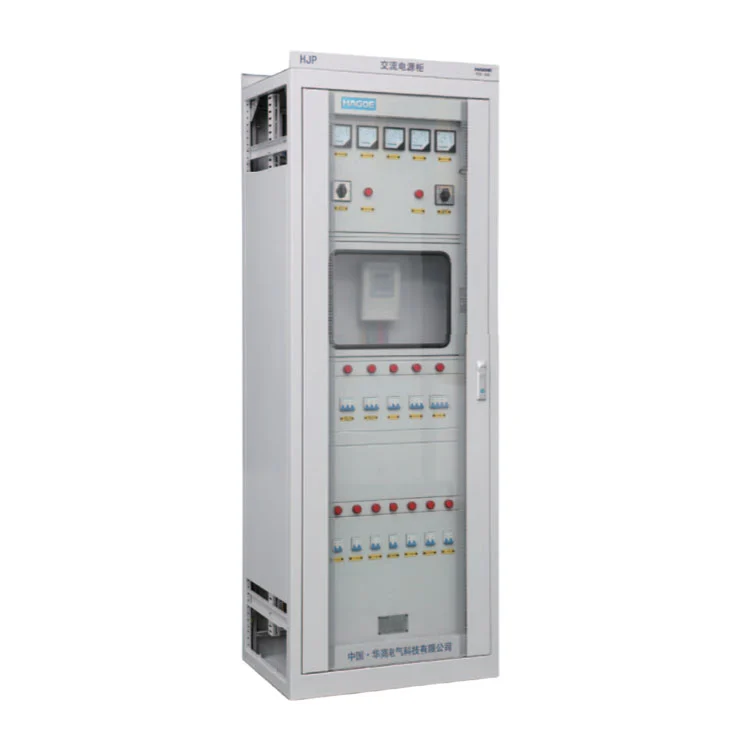

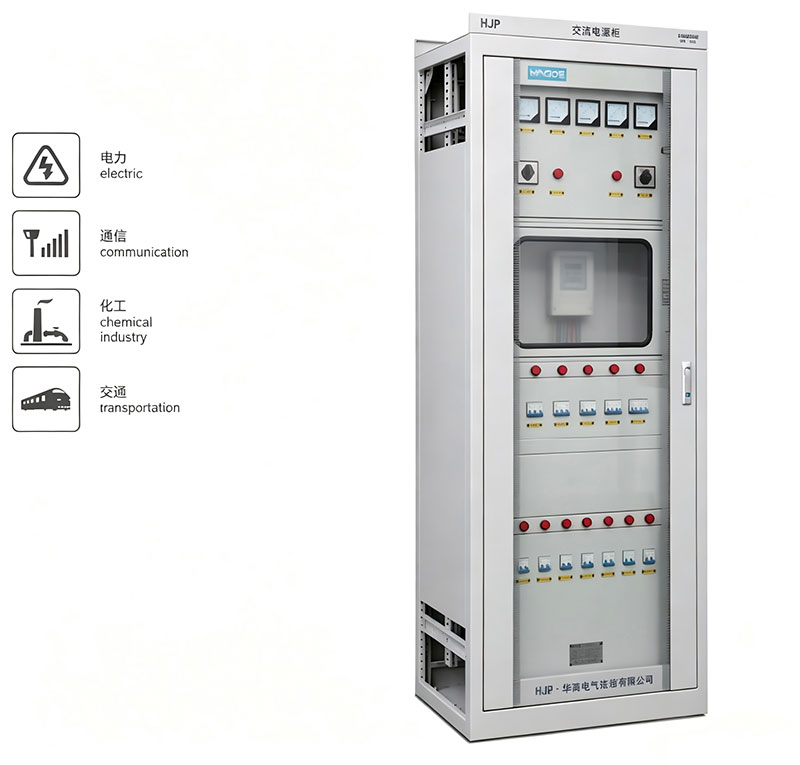

O painel de fonte de alimentação CA da série HJP foi projetado paradistribuição de energia CA auxiliarem subestações, usinas de energia, instalações industriais, salas de controle e outras infraestruturas elétricas. Ele pode fornecer energia para proteção de relés, automação, comunicação, iluminação e outras cargas de serviço de estação.
Sim. A Série HJP pode ser configurada comfontes de entrada CA duplaspara aplicações que exigem uma fonte de energia alternativa. A transferência automática ou manual pode ser selecionada de acordo com o esquema elétrico do projeto, sendo a lógica de transferência confirmada durante o projeto técnico.
A configuração padrão é projetada paraCA 380 V/220 V, 50 Hzsistemas de baixa tensão. UMConfiguração de 60 Hztambém podem ser fornecidos de acordo com os requisitos do projeto e os componentes elétricos selecionados.
Sim. A HAGOE fornece personalização baseada em projetos paraEmpreiteiros EPC, distribuidores, integradores de sistemas e usuários industriais. Dimensões do gabinete, arranjos de alimentação de entrada, circuitos de saída, disjuntores, medidores, módulos de monitoramento, interfaces de comunicação, entrada de cabos, configuração de barramentos e placas de identificação OEM podem ser personalizados de acordo com os requisitos técnicos aprovados.
O painel pode ser configurado com dispositivos de monitoramento digital paratensão, corrente, frequência e fator de potência. Onde necessário,Comunicação RS485/MODBUSpode ser incorporado para conexão com um sistema de monitoramento supervisório. A configuração final da comunicação depende do equipamento de monitoramento selecionado e da arquitetura do sistema.
Para configuração e cotação precisas, os clientes devem fornecer odiagrama unifilar, programação de carga, tensão nominal, arranjo de energia de entrada, número de circuitos de saída, dimensões do gabinete, requisitos de monitoramento, padrões aplicáveis e quantidade do pedido. Para projetos EPC, os desenhos elétricos e especificações técnicas aprovados são particularmente úteis.
Sim. Dependendo do escopo do projeto, a HAGOE pode fornecerespecificações do produto, diagramas de fiação, manuais técnicos, registros de inspeção, documentação de teste e documentos de exportação. O pacote de documentação pode ser confirmado antes da produção.
Os sistemas de gestão de produção da HAGOE são certificados paraISO 9001:2015, ISO 14001:2015 e ISO 45001:2018. Dependendo da configuração real do produto e do mercado de destino, aplicávelCCC, CE, CB, RoHS ou documentação de teste de produtotambém pode ser fornecido quando disponível.
Sim. A HAGOE apoia projetos EPC no exterior comconfiguração técnica, personalização OEM, fabricação, documentação de qualidade, embalagem de exportação, coordenação logística e suporte técnico. De acordo com os registros da empresa, os produtos e serviços da HAGOE foram estendidos paramais de 30 países e regiões.
A HAGOE integra fabricação de chapas metálicas, montagem elétrica e testes de produtos em seu sistema de fabricação. Suas instalações de produção incluemMáquinas de corte a laser TRUMPF, dobradeiras CNC AMADA, puncionadeiras de torre CNC e equipamentos de teste de desempenho elétrico. O controle de qualidade abrange a construção do gabinete, instalação de componentes, fiação, trabalho de barramento, funções de proteção e testes de desempenho elétrico aplicáveis.
Sim. HAGOE pode apoiarMarca OEM e configurações específicas do projeto, incluindo placas de identificação, etiquetas de produtos, documentação, especificações de gabinete e componentes elétricos selecionados. Os requisitos do OEM devem ser confirmados juntamente com as especificações técnicas antes da produção.
O prazo de produção depende doquantidade de gabinete, configuração elétrica, seleção de componentes, requisitos de personalização e aprovação de desenho. Um cronograma de entrega confirmado pode ser fornecido após a finalização das especificações técnicas, desenhos e pedido de compra.
