Painel de fonte de alimentação CC HAGOE GZDWfornece energia auxiliar CC confiável para subestações, usinas de energia e sistemas industriais, com saída de 110V/220V, carregamento modular e monitoramento inteligente.
Painel de fonte de alimentação CC HAGOE GZDWé um sistema integrado de energia auxiliar CC projetado para subestações, usinas de energia, instalações industriais e infraestrutura elétrica crítica. Desenvolvido porTecnologia elétrica Co. de HAGOE, Ltd., um fabricante de equipamentos de fonte de alimentação estabelecido em2008, oSérie GZDWcombina conversão AC/DC, gerenciamento de carregamento de bateria, distribuição DC, monitoramento de isolamento e supervisão de sistema inteligente em um único gabinete.
Ao contrário de um simples gabinete de carregador DC, oSistema GZDWfoi projetado como uma solução completa de energia operacional DC. Ele fornece energia CC estável para proteção de relés, operação de painéis de distribuição, equipamentos de automação, sistemas de comunicação e outros circuitos secundários que exigem disponibilidade contínua de energia.
O sistema oferece suporte a várias configurações de bateria, incluindo:
Painel de fonte de alimentação DC chumbo-ácido GZDW
Painel de fonte de alimentação CC de lítio GZDW
Painel de fonte de alimentação CC GZDW Ni-Cd
Também é configurável comoArmários de carregador 48V DC, Armários de carregador 110V DCeArmários de carregador 220V DCde acordo com os requisitos de tensão de diferentes aplicações.
Com unidades de carregamento modulares, monitoramento inteligente e múltiplas opções de comunicação, oSérie GZDWfornece uma plataforma de energia DC flexível para projetos EPC nacionais e internacionais.
Em subestações modernas e sistemas elétricos industriais, a confiabilidade da energia CC afeta diretamente a operação de relés de proteção, disjuntores e equipamentos de automação.
OPainel de fonte de alimentação CC GZDWintegra as seguintes seções funcionais:
Entrada AC e retificação
O sistema converteAC380Venergia de entrada em saída DC estável por meio de módulos de carregamento de alta eficiência. Vários módulos de carregamento podem operar em paralelo para melhorar a redundância e a flexibilidade de manutenção.
Carregamento e gerenciamento de bateria
O sistema suporta carregamento flutuante, equalizando funções de carregamento e gerenciamento de bateria. Diferentes tipos de baterias podem ser selecionados de acordo com os requisitos do projeto, incluindo baterias de chumbo-ácido, lítio e Ni-Cd.
Distribuição CC
A saída CC é distribuída através de circuitos alimentadores independentes com funções de proteção e monitoramento, fornecendo energia confiável para equipamentos secundários.
Supervisão do sistema
A unidade de monitoramento inteligente registra continuamente condições operacionais, alarmes e eventos históricos, ajudando os operadores a identificar o status do sistema e os requisitos de manutenção.
OHG-E5(7 polegadas) eHG-E6Os sistemas de monitoramento (10,4 polegadas) representam a evolução da HAGOE de sistemas DC tradicionais operados por chave para plataformas inteligentes de controle de toque industrial.
O sistema de monitoramento suporta diferentes arquiteturas de sistema DC:
Bateria única com carregador único, Bateria única com carregadores duplos, Baterias duplas com carregador único, Baterias duplas com carregadores duplos
A tela sensível ao toque colorida de nível industrial fornece uma interface mais clara para operação, configuração de parâmetros e análise de falhas.
As principais funções de monitoramento incluem:
Monitoramento do módulo de carga, Inspeção da bateria, Monitoramento do isolamento de ramificações, Monitoramento do status do interruptor, Registro histórico de falhas, Gerenciamento de comunicação
O sistema pode armazenarmais de 500.000 registros históricos de falhas e operações, fornecendo suporte de dados valioso para análise de manutenção.
Interfaces de comunicação disponíveis:
RS232
RS485
Ethernet RJ45
Os protocolos de comunicação opcionais incluem:
MODBUS
IEC61850
CDT
Suportando Diferentes Requisitos de Fonte de Alimentação DC
OSérie GZDWpode ser configurado com diferentes tecnologias de bateria de acordo com os requisitos da aplicação.

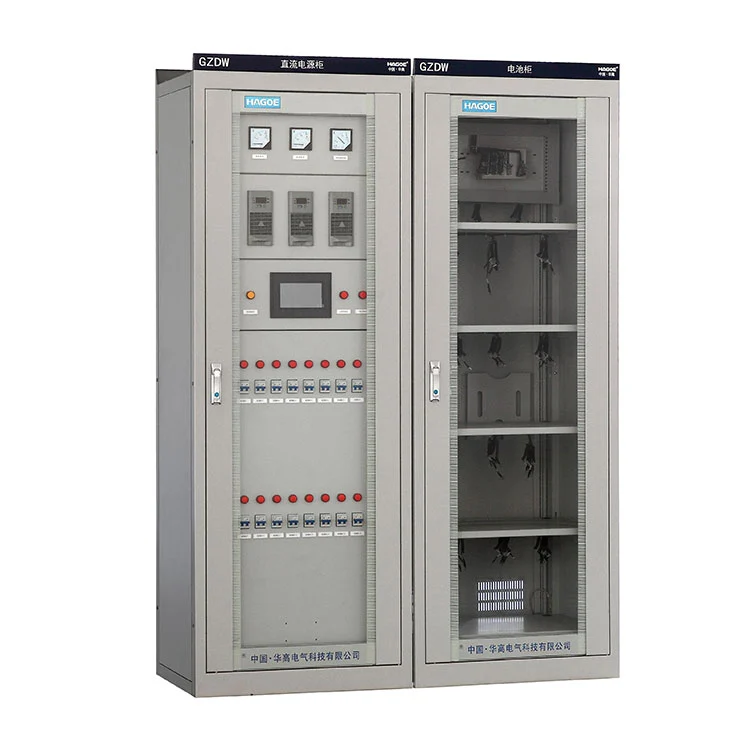

OPainel de fonte de alimentação DC chumbo-ácido GZDWcontinua sendo uma configuração amplamente utilizada para subestações convencionais e aplicações industriais devido à sua tecnologia madura, desempenho estável e vantagem de custo.

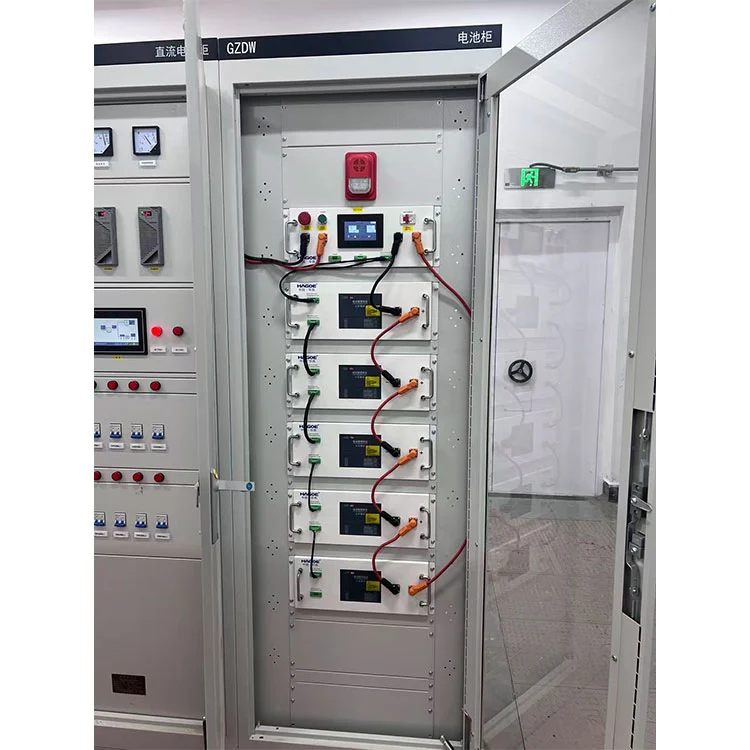

OPainel de fonte de alimentação CC de lítio GZDWé adequado para projetos que exigem maior densidade de energia, requisitos de manutenção reduzidos e espaço de instalação compacto.
Sistema de gerenciamento de bateria (BMS) a integração pode ser considerada de acordo com as especificações do projeto.

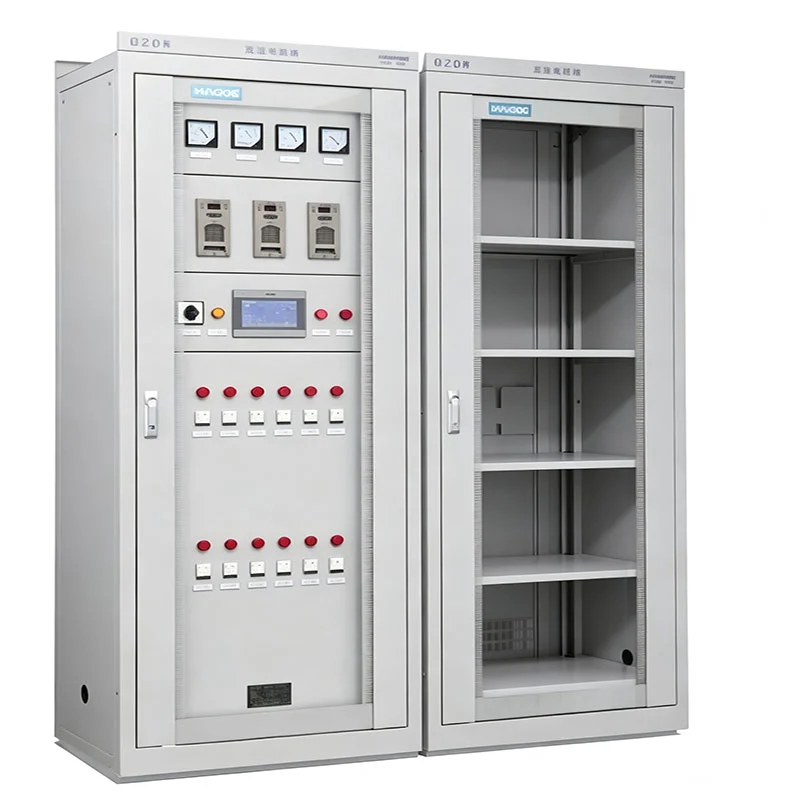

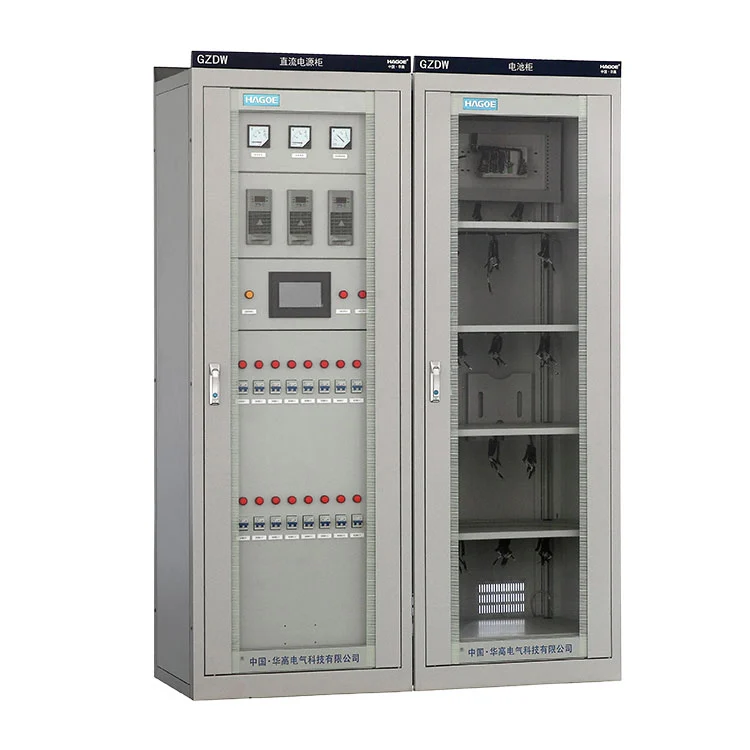

OPainel de fonte de alimentação CC GZDW Ni-Cdpode ser aplicado em ambientes exigentes onde a ampla tolerância à temperatura e a longa vida útil são fatores importantes.
A HAGOE pode recomendar a configuração apropriada da bateria com base no nível de tensão, ambiente de instalação, condições operacionais e requisitos de manutenção.
| Parâmetro | Especificação |
|---|---|
| Tensão de entrada nominal | CA 380V ±20% |
| Frequência nominal | 50Hz ±10% |
| Tensão nominal de saída | CC 110V / CC 220V |
| Faixa de tensão de saída | CC 90–130 V / CC 180–260 V |
| Módulos de carregamento | HG-T, HG-Z, HG-F |
| Corrente do Módulo de Carregamento | 10A, 20A, 30A; 5A, 10A, 20A, 30Adependendo do módulo |
| Módulo de inspeção de bateria | HG-X, até 4 módulos |
| Monitoramento de isolamento de filiais | HG-J, até 16 módulos |
| Módulo Inversor | HG-N1K, 1K/2K/3K/5K |
| Módulo de valor de comutação | HG-K, até 16 módulos |
| Exibição de monitoramento | HG-E57 polegadas /HG-E610,4 polegadas |
| Interfaces de comunicação | RS232/RS485/RJ45 |
| Protocolos de comunicação | MODBUS, IEC61850, CDTopcional |
| Registros Históricos | Mais de 500.000registros de falhas e operação |
| Dimensões do gabinete | 800 × 600 × 2260 mm / 2360 mm |
| Configuração do gabinete | Dimensões fora do padrão disponíveis mediante solicitação |
Para uma configuração específica do projeto, a capacidade final de carga, a capacidade da bateria, o número de circuitos alimentadores e módulos de monitoramento devem ser determinados a partir da lista de carga CC e do projeto do sistema, em vez de serem selecionados apenas a partir da especificação nominal do gabinete.

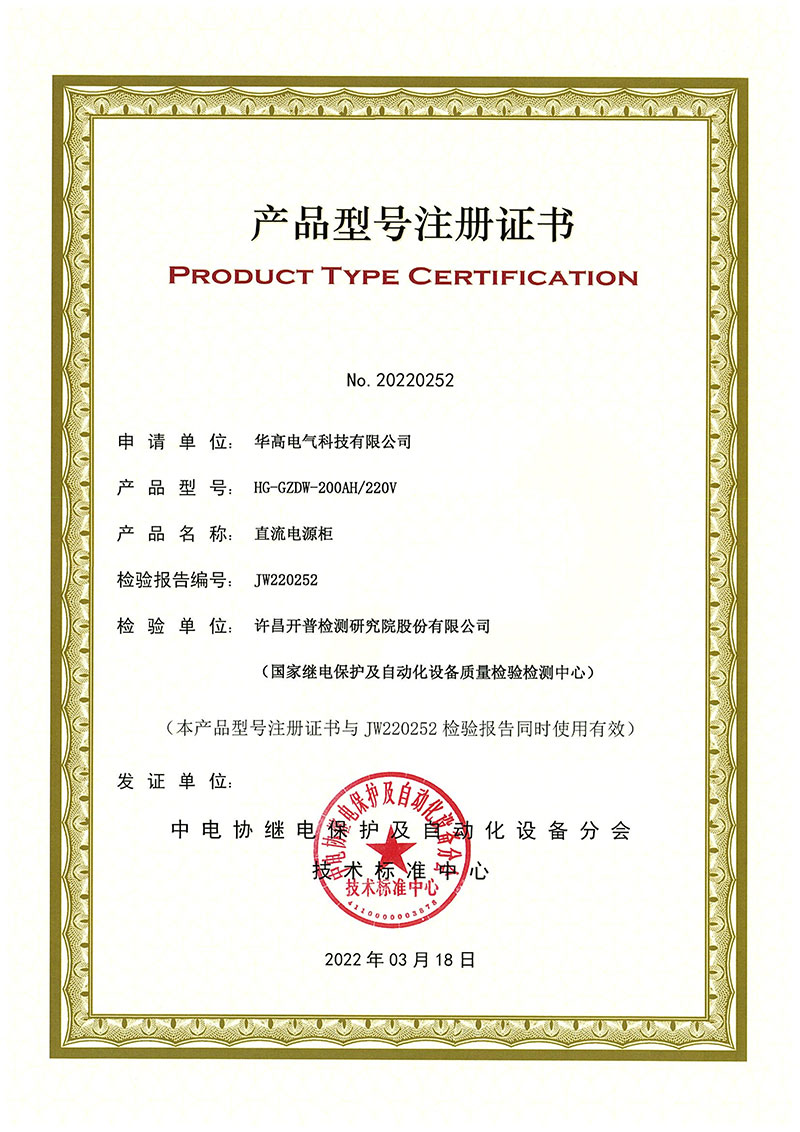

OPainel de fonte de alimentação HG-GZDW-200AH/220V DCfoi submetido a testes de tipo porInstituto de Testes e Pesquisa Xuchang Kaipu Co., Ltd.A amostra de teste foi identificada comoAC380V / DC220V / 40A, com uma unidade enviada para teste.
O teste foi realizado a partir9 a 14 de março de 2022, sob o relatório nº.JW220252. O teste foi classificado comoteste de tipo, com a base de teste incluindoDL/T 459-2017, Equipamento de fonte de alimentação CC de energia elétrica, juntamente comGB/T 17626.18-2016para testes de imunidade a ondas oscilatórias amortecidas.
De acordo com a conclusão do relatório, os itens testadosatendeu aos requisitos dos padrões de teste aplicáveis.
| Item | Informações do relatório de teste |
|---|---|
| Produto | Painel de fonte de alimentação DC |
| Modelo | HG-GZDW-200AH/220V |
| Especificação de amostra | AC380V / DC220V / 40A |
| Quantidade de amostra | 1 unidade |
| Relatório nº. | JW220252 |
| Tipo de teste | Teste de tipo |
| Período de teste | 9 a 14 de março de 2022 |
| Padrão de teste | DL/T 459-2017 |
| Base de teste EMC | GB/T 17626.18-2016 |
| Laboratório de testes | Instituto de Testes e Pesquisa Xuchang Kaipu Co., Ltd. |
| Conclusão do teste | Os itens testados atenderam aos requisitos aplicáveis |
Este relatório forneceevidência de teste específica do modelopara a configuração HG-GZDW-200AH/220V e pode ser consultado durante a avaliação técnica e aquisição do projeto. O relatório de teste deve ser considerado juntamente com a configuração atual do produto e os requisitos técnicos específicos do projeto.
Resumo do relatório de teste
O painel de fonte de alimentação HG-GZDW-200AH/220V DC passou no teste de tipo no Xuchang Kaipu Testing and Research Institute Co., Ltd. em março de 2022. Todos os itens testados atenderam aos requisitos de DL/T 459-2017 e GB/T 17626.18-2016.
O Relatório Nº JW220252 está disponível para referência técnica e documentação de aquisição do projeto.
Construído com base na experiência de fabricação de equipamentos de energia CC da HAGOE
Tecnologia elétrica Co. de HAGOE, Ltd.foi estabelecido em2008em Wenzhou, China, com experiência em fabricação abrangendo gabinetes de fonte de alimentação CC, sistemas de energia integrados CA/CC, sistemas UPS, painéis de distribuição, subestações e conjuntos elétricos de baixa tensão.
Para projetos GZDW, a fabricação envolve mais do que a montagem do gabinete. Os módulos de carregamento, componentes de monitoramento, dispositivos de proteção, fiação interna e seções de distribuição CC precisam funcionar como um sistema coordenado.

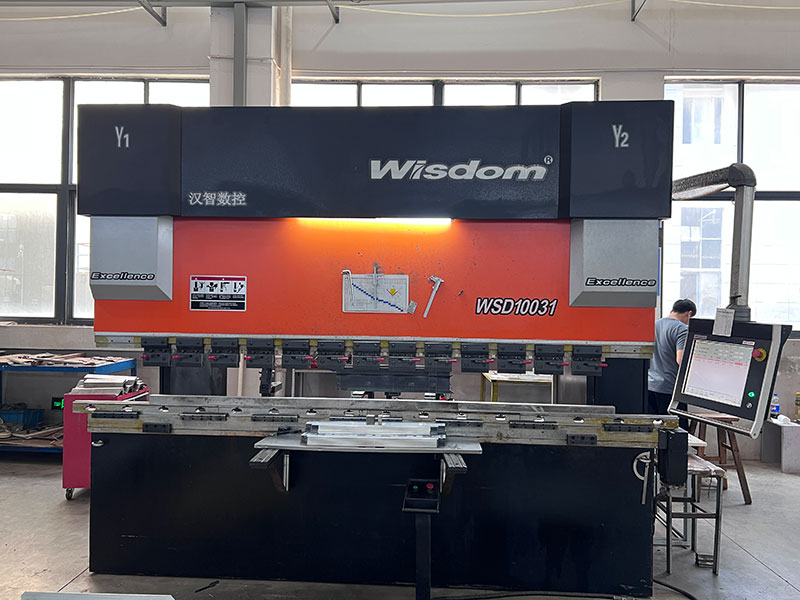

O controle de qualidade da produção abrange etapas principais, incluindo:

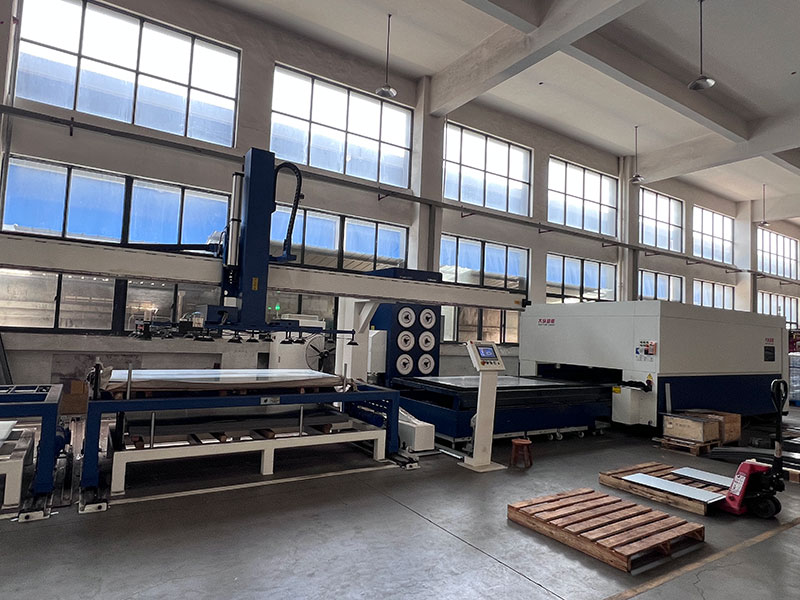

Fabricação e acabamento de gabinetes— O processamento de chapa metálica, a montagem do gabinete e o tratamento de superfície são concluídos de acordo com os desenhos aprovados do gabinete.
Montagem elétrica— Barramentos, módulos de carga, unidades de monitoramento, componentes de proteção e terminais são instalados de acordo com a configuração elétrica aprovada.
Verificação de fiação— A fiação interna, a identificação dos terminais e as conexões do circuito são verificadas em relação aos desenhos aprovados antes do teste.
Inspeção funcional— Funções de carregamento, interfaces de monitoramento, sinais de alarme, interfaces de comunicação e funções de comutação relevantes são verificadas de acordo com os requisitos do projeto.
A HAGOE opera sobISO 9001:2015, ISO 14001:2015eISO 45001:2018sistemas de gestão certificados. O escopo de fabricação certificado abrange gabinetes de fonte de alimentação CC e outros equipamentos de energia elétrica, fornecendo uma base documentada de gerenciamento de qualidade para a produção do projeto.
OSérie GZDWdestina-se principalmente a aplicações onde a energia CC deve permanecer disponível para proteção, controle e equipamentos auxiliares.
O sistema pode fornecer energia operacional CC para proteção de relés, operação de disjuntores, equipamentos de automação, sinalização e outros sistemas secundários.110V e 220V CCAs configurações cobrem os requisitos comuns de tensão CC de subestações.
Fábricas, minas, instalações metalúrgicas, fábricas de produtos químicos e outras instalações industriais podem usar oSistema GZDWcomo uma fonte DC dedicada para circuitos de controle e proteção.
O trânsito ferroviário e outros projetos de infraestrutura podem exigir energia CC centralizada para equipamentos de controle, sinalização e comunicação. A arquitetura modular de monitoramento permite que o sistema seja configurado de acordo com as necessidades do projeto.
Para aplicações que utilizam sistemas CC de baixa tensão, a HAGOE pode desenvolver configurações correspondentes, comoArmários de carregador 48V DC, sujeito às especificações necessárias de bateria e carregamento.
A configuração final da aplicação depende da carga CC, dos requisitos de autonomia da bateria, da capacidade de carga e do esquema de proteção do projeto.
Escolher um fornecedor de GZDW não se trata apenas de obter um gabinete com a etiqueta de tensão correta. Para um sistema de energia CC projetado, o fornecedor precisa entender a relação entre o carregador, a bateria, a distribuição CC, o monitoramento e a aplicação no local.
A HAGOE fabrica fontes de alimentação e equipamentos elétricos há quase duas décadas, e seu escopo de produtos abrange sistemas de energia CC e equipamentos elétricos relacionados.
OPlataforma GZDWpode ser configurado para sistemas de baterias de chumbo-ácido, lítio ou Ni-Cd de acordo com os requisitos do projeto.
Módulos de carga, capacidade da bateria, circuitos alimentadores, módulos de monitoramento, interfaces de comunicação e dimensões do gabinete podem ser especificados de acordo com o projeto elétrico do cliente.
OHG-E5eHG-E6os sistemas de monitoramento fornecem uma interface integrada para supervisão do sistema, registros históricos e comunicação.
A HAGOE pode trabalhar a partir de SLDs de clientes, listas de carga e especificações técnicas para preparar configurações e documentação personalizadas para aquisição de projetos.
A HAGOE opera sobISO 9001, ISO 14001eISO 45001sistemas de gestão certificados, apoiando a fabricação controlada e procedimentos de qualidade documentados.
Tecnologia elétrica Co. de HAGOE, Ltd.
Fundada em 2008, a HAGOE é um fabricante profissional de sistemas de alimentação CC, painéis de distribuição de baixa tensão e equipamentos elétricos relacionados. Com sistemas de gestão certificados ISO 9001, ISO 14001 e ISO 45001, a HAGOE fornece soluções de energia confiáveis para subestações, instalações industriais e projetos de infraestrutura em todo o mundo.
OPlataforma GZDWpode ser configurado parachumbo-ácido, lítio e Ni-Cdsistemas de baterias. A seleção da bateria deve considerar a carga CC, o tempo de backup necessário, a temperatura ambiente, as condições de manutenção e as especificações do projeto.
Sim. A HAGOE pode fornecer configurações para diferentes requisitos do sistema DC. Os dados fornecidos cobrem especificamenteDC110V e DC220V, enquantoArmários de carregador 48V DCpode ser projetado de acordo com as especificações necessárias de carregamento e bateria.
Um gabinete de carregador concentra-se principalmente na conversão CA/CC e no carregamento da bateria. OGZDWé um sistema de energia CC integrado que pode combinar módulos de carregamento, baterias, distribuição CC, monitoramento de isolamento, inspeção de bateria, alarmes e comunicação do sistema.
Sim. A capacidade de carga, configuração da bateria, circuitos alimentadores, módulos de monitoramento, funções de comunicação e dimensões do gabinete podem ser configurados de acordo com as necessidades do projeto.SLD, lista de carga e requisitos técnicos.
Dependendo da configuração selecionada, o sistema de monitoramento pode supervisionar módulos de carga, status da bateria, isolamento de ramificação, sinais de comutação, alarmes e registros operacionais. Ele também pode se comunicar com sistemas externos através deRS232, RS485 ou RJ45interfaces.
Sim.MODBUS, IEC61850 e CDTestão disponíveis como opções de protocolo de comunicação. A interface e o protocolo reais devem ser confirmados de acordo com os requisitos do SCADA ou do sistema de automação do cliente.
A capacidade de carga deve ser determinada a partir da carga CC, capacidade da bateria, requisitos de tempo de carga e redundância do sistema. A HAGOE pode recomendar a quantidade apropriada do módulo de carregamento e a classificação de corrente após revisar os dados de carga CC do projeto.
Para uma cotação de engenharia, as informações mais úteis incluem oTensão do sistema CC, lista de carga, tipo e capacidade da bateria, tempo de backup necessário, número de alimentadores CC, requisitos de monitoramento e protocolo de comunicação. UmSLDou especificações técnicas são preferíveis quando disponíveis.
