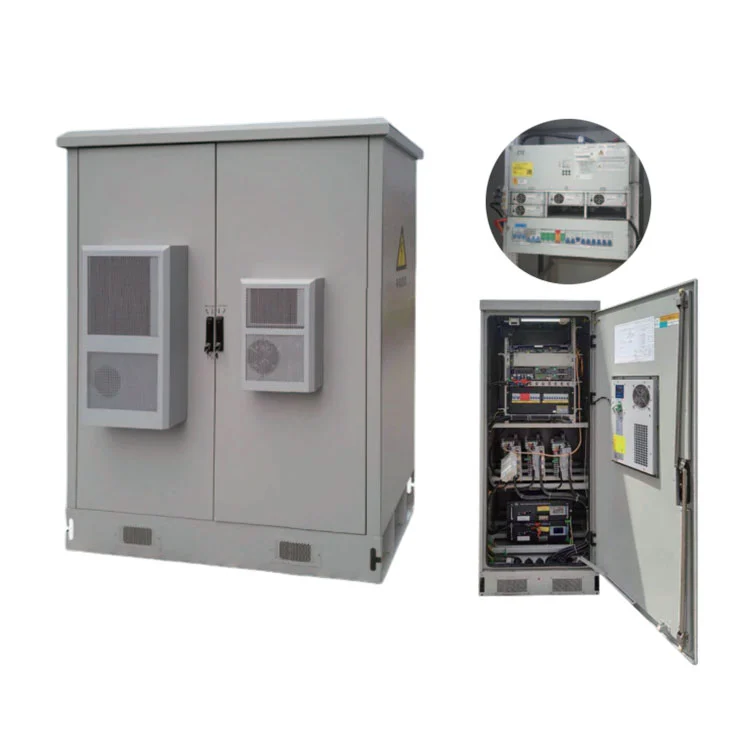

A série HAGOE H5GYPainel de fonte de alimentação CC externa 5Gintegra distribuição AC/DC, conversão de energia 48V DC, gerenciamento de bateria, monitoramento, gerenciamento térmico e proteção contra surtos em um gabinete externo. ComConfigurações 200A e 300A, proteção IP55, comunicação TCP/IP e monitoramento remoto, ele foi projetado para estações base 5G, FTTx, comunicação de dados e equipamentos de acesso onde é necessária energia CC estável.
A Painel de fonte de alimentação CC externa 5Gé mais do que um painel DC convencional instalado ao ar livre. Os equipamentos de energia de telecomunicações devem manter uma saída CC estável enquanto lidam com flutuações de temperatura, umidade, poeira, descargas atmosféricas, envelhecimento da bateria, espaço de instalação limitado e requisitos de manutenção remota.
OSérie HAGOE H5GYsegue uma arquitetura integrada de um gabinete, combinando distribuição CA/CC, energia retificadora, gerenciamento de bateria, monitoramento, gerenciamento térmico e funções de proteção em um gabinete externo. Esta configuração destina-se a simplificar a instalação no local e apoiar a operação contínua do5G, 4G, FTTxe outros equipamentos de comunicação.
Série HAGOE H5GY— Solução integrada de energia CC externa para locais de telecomunicações 5G/4G.
Combina distribuição CA/CC, retificador, gerenciamento de bateria, monitoramento e gerenciamento térmico em um gabinete IP55.
Fonte de alimentação de 48 Vcc montada em poste série H5GYé projetado em torno do48V CCarquitetura de energia comumente usada por equipamentos de telecomunicações. O sistema pode integrar oSérie H48Sfonte de alimentação DC48V embutida, módulo de monitoramento, módulos retificadores, distribuição AC/DC e sistema de bateria de acordo com a configuração necessária.
Para empreiteiros de telecomunicações e integradores de sistemas, isso significa que o gabinete de energia pode ser configurado de acordo com o perfil de carga real, em vez de forçar cada projeto a uma configuração fixa.
O compartimento do equipamento e o compartimento da bateria adotamtecnologia de isolamento de duto de arpara separar os ambientes operacionais de eletrônica de potência e baterias. Isto ajuda a reduzir a influência do calor gerado pela secção de alimentação no compartimento da bateria.
O sistema também pode ser configurado com funções de monitoramento ambiental e controle de temperatura. Para projetos expostos a altas temperaturas ambientes ou variações significativas de temperatura diurna/noturna, o gerenciamento térmico torna-se uma parte importante da confiabilidade da bateria e do sistema.
A arquitetura de monitoramento integrada suporta funções comocálculo da capacidade da bateria, compensação de temperatura, teste de bateria on-line, regulação automática de tensão e limitação de corrente.
Essas funções permitem que os operadores monitorem a condição operacional do sistema CC e da bateria, em vez de depender apenas da inspeção local. Os parâmetros relacionados à bateria podem ser incorporados ao sistema de monitoramento geral de acordo com a configuração selecionada.
O sistema fornece umfunção de economia de energia do sonopara locais de comunicação onde as condições de carga variam ao longo do tempo. O objetivo é reduzir o consumo desnecessário de energia e, ao mesmo tempo, manter a fonte de alimentação necessária para os equipamentos de comunicação.
Isto é particularmente relevante para locais de telecomunicações distribuídas, onde muitos gabinetes operam continuamente e o consumo de energia se acumula em um grande número de locais.

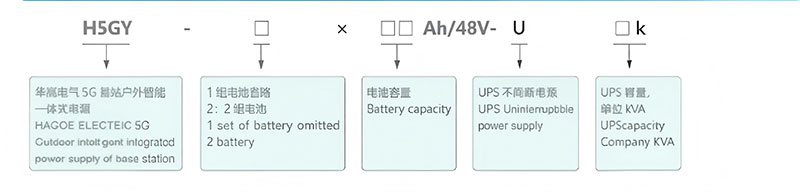

| Unid | Parâmetros Técnicos | Obrigatório/Opcional |
|---|---|---|
| Tensão de entrada nominal | CA 380 V ±20% | — |
| Frequência nominal | 50Hz ±10% | — |
| Tensão nominal de saída | 110 VCC / 220 VCC | — |
| Faixa de tensão de saída | 90–130 VCC / 180–260 VCC | — |
| Módulo de carregamento | HG-T, HG-Z, HG-F | Obrigatório |
| Corrente do Módulo de Carregamento | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Obrigatório |
| Módulo de inspeção de bateria | HG-X: Até 4 módulos (≤4) | Obrigatório |
| Módulo de isolamento de ramificação | HG-I: Até 16 módulos (≤16) | Opcional |
| Módulo Inversor | HG-N1K(1K, 2K, 3K, 5K) | Opcional |
| Módulo de valor de comutação | HG-K: Até 16 módulos (≤16) | Opcional |
| Tamanho do corpo do gabinete | 800 × 600 × 2260 milímetros(ou 2360 mm) | Fora do padrão e personalizável |
| Módulo de monitoramento de bateria | Até 32 módulos (≤32) | Opcional |
A configuração pode incorporar módulos de monitoramento, módulos retificadores, distribuição AC/DC, contatos secos e estruturas de rack conforme necessidade do projeto.
A seção de distribuição pode suportar atéPosições de instalação do disjuntor 24P CA/CC, com alocação específica de CA e CC dependendo da configuração de gabinete selecionada.
A arquitetura de monitoramento e controle pode suportar6 entradas e 6 saídascom atribuição personalizável, juntamente com medição de energia CA, detecção de consumo de energia multiusuário, controle de desligamento em vários níveis eTCP/IPcomunicação.
Nota de engenharia:A quantidade final do retificador, a capacidade da bateria, a configuração de entrada/saída e o arranjo do disjuntor devem ser confirmados em relação ao cálculo de carga do projeto, ao requisito de tempo de backup e à configuração do equipamento de telecomunicações antes da cotação.
Antes de selecionar umPainel de fonte de alimentação CC externa 5G, as equipes de compras e engenharia devem confirmar cinco parâmetros:
Capacidade de carga:Determine a carga CC contínua total e a expansão futura esperada antes de selecionar a configuração 200A ou 300A.
Requisito de backup:A capacidade da bateria deve ser calculada a partir do tempo de backup necessário, da carga real e das condições operacionais locais, em vez de ser selecionada apenas pela capacidade do gabinete.
Arranjo de distribuição:Confirme as posições necessárias do disjuntor CA/CC, o número de entradas e saídas e se vários grupos de carga exigem desligamento escalonado.
Protocolo de comunicação:Confirme se a plataforma de gerenciamento de sites exigeTCP/IP, RS485, RS232ou interfaces de alarme de contato seco.
Condições ambientais:A temperatura ambiente, a umidade, a exposição solar, o local de instalação e as condições de manutenção devem ser considerados ao selecionar a configuração de gerenciamento térmico do gabinete.
Este método de seleção baseado em projetos ajuda a evitar sistemas subdimensionados e capacidade desnecessária de equipamentos.
Para sistemas DC compactos ou montados na parede padrão, a HAGOE fornece documentação de instalação em inglês e orientação técnica remota.
Para painéis CC de tamanho médio e gabinetes elétricos completos, os engenheiros podem fornecer suporte de instalação e comissionamento de acordo com o arranjo do projeto. Para projetos maiores de subestações, fotovoltaicos ou EPC, a HAGOE pode preparar um plano dedicado de instalação e comissionamento e coordenar o comissionamento do equipamento com o cronograma geral de construção.
O suporte de instalação incluitreinamento operacional, orientação de comissionamento e solução de problemas remotos, ajudando a equipe de manutenção do cliente a se familiarizar com a operação rotineira.
OGabinete de energia para telecomunicações externas série H5GY / IOPUpode ser usado como uma plataforma de energia CC externa para locais de comunicação celular onde o equipamento requer estabilidade48V CCenergia e backup de bateria.
Para nós distribuídos de comunicação e acesso por fibra, o design do gabinete integrado pode combinar conversão de energia, backup de bateria, monitoramento e distribuição em uma instalação externa compacta.
O sistema pode suportar equipamentos de comunicação e acesso que exijam uma centralização48V CCfonte de alimentação com monitoramento remoto e interfaces de alarme.
IP55proteção, monitoramento ambiental, gerenciamento de bateria e opções antirroubo tornam o sistema adequado para locais onde a inspeção manual regular é limitada.
Para sites 3G/4G existentes que estão sendo atualizados para 5G, o sistema pode ser configurado de acordo com os novos requisitos de carga, arranjo de distribuição e requisitos de bateria reserva.
A HAGOE está envolvida na fabricação de equipamentos elétricos desde2008, com cobertura de produtos que se estende desde sistemas de energia CC e UPS/EPS até distribuição de energia, controle de automação e novos equipamentos elétricos de energia. Isto permite que projetos de telecomunicações sejam coordenados com sistemas elétricos relacionados através de uma equipe de engenharia.
A empresa opera sua própria base de produção e integraServiços de P&D, engenharia, fabricação, testes e exportação. Os produtos padrão podem ser fornecidos juntamente com dimensões de gabinete personalizadas, arranjos de distribuição, interfaces de comunicação e configurações de monitoramento.
HAGOE obteveMais de 34 patentes nacionaise mantém certificações e sistemas de gestão, incluindoISO9001, ISO14001, ISO45001, CCC, CE, CB e RoHS, de acordo com o produto aplicável e escopo de certificação.
Para compras internacionais, os documentos técnicos podem incluir manuais de produtos, desenhos elétricos, relatórios de inspeção, documentos de certificação, listas de embalagem e instruções de instalação.
Para empreiteiros EPC de telecomunicações, distribuidores e integradores de sistemas, a HAGOE fornece seleção técnica, design de soluções personalizadas, suporte de cotação, rastreamento de produção, documentação de inspeção, coordenação logística e suporte de comissionamento remoto.
Para seleção padrão e esquemas básicos de distribuição de energia, a equipe de engenharia normalmente pode fornecer uma configuração preliminar e um orçamento dentro de1 working day. Projetos customizados mais complexos são avaliados de acordo com seu escopo técnico.
Tecnologia elétrica Co. de HAGOE, Ltd.foi estabelecido em2008em Wenzhou, Zhejiang, China, com capacidades de fabricação e engenharia cobrindo distribuição de energia, eletrônica de potência, novas energias e sistemas de energia inteligentes.
Para sistemas de energia de telecomunicações externos, a produção inclui fabricação de gabinetes, montagem elétrica, integração de sistemas de monitoramento, comissionamento do sistema e inspeção final. A base de produção está equipada comMáquinas de corte a laser TRUMPF, máquinas de dobra CNC AMADA, equipamentos automatizados de perfuração de torres, linhas de produção SMT e sistemas inteligentes de teste de envelhecimento, juntamente com equipamentos para EMC, proteção IP e testes ambientais.
A empresa opera sobISO9001, ISO14001 e ISO45001sistemas de gestão e desenvolve produtos de acordo com os requisitos aplicáveis da GB e IEC. Relatórios de inspeção específicos do projeto, certificados e documentação técnica podem ser fornecidos de acordo com as necessidades do cliente.
OSistema de energia CC integrado externo série H5GYpode ser adaptado para operadoras de telecomunicações, empreiteiros EPC, distribuidores e integradores de sistemas que exigem uma configuração específica do projeto.
A personalização pode cobrirestrutura do gabinete, aparência, logotipo, embalagem, arranjo de distribuição, interfaces de monitoramento, configuração de comunicação e componentes elétricos selecionados. A HAGOE também fornece serviços OEM/ODM para clientes internacionais e pode coordenar documentação técnica personalizada com o equipamento fornecido.
Sim. OSérie H5GYO painel de fonte de alimentação CC externa 5G foi projetado especificamente para aplicações de energia de comunicação externa, incluindo5G, 4G, FTTx, comunicação de dados e equipamentos de acesso. O48V CCarquitetura, integração de bateria, monitoramento e proteção de gabinete externo o tornam adequado para infraestrutura de energia de locais de telecomunicações.
As informações de configuração H5GY/H48S fornecidas incluem200A e 300Aconfigurações do sistema. A capacidade final deve ser selecionada de acordo com a carga CC real, os requisitos de expansão e o design da bateria reserva.
A arquitetura do sistema suporta um compartimento de bateria e funções de gerenciamento de bateria. O tipo, capacidade e quantidade reais da bateria devem ser confirmados de acordo com o tempo de backup necessário e o cálculo de carga do projeto.
Sim. Dependendo da configuração selecionada, as interfaces de comunicação incluemTCP/IP, RS485, RS232e contatos secos. As funções de monitoramento podem ser configuradas para a plataforma de gerenciamento remoto do projeto.
Sim. A configuração do produto suportaProteção contra raios AC, DC e sinal, com proteção contra surtos B+C disponível conforme configuração do projeto.
Sim. HAGOE forneceOEM/ODMe personalização de engenharia abrangendo estrutura de gabinete, configuração elétrica, interfaces de monitoramento, marca, embalagem e documentação técnica relacionada.
A configuração fornecida especificaIP55proteção para o gabinete externo.
Sim. A HAGOE fornece manuais de instalação em inglês, orientação técnica remota e suporte de comissionamento. O suporte no local também pode ser providenciado para projetos maiores ou mais complexos, de acordo com o escopo do projeto.
Dependendo do pedido e dos requisitos do projeto, a HAGOE pode fornecer manuais de produtos, desenhos elétricos, relatórios de inspeção, documentos de certificação, listas de embalagem e outras documentações técnicas necessárias para a entrega do projeto.
Sim. A HAGOE não impõe um MOQ obrigatório universal.Uma unidadepodem ser encomendados para produtos padrão, enquanto projetos customizados são avaliados de acordo com a configuração necessária.
HAGOE é umfabricantecom sede em Wenzhou, Zhejiang, China, estabelecida em2008. A empresa integra serviços de P&D, fabricação, testes, vendas e exportação e opera suas próprias instalações de produção.
Para produtos padrão em estoque, o envio pode ser organizado o mais rápido possível.3 dias úteisapós pagamento, sujeito a disponibilidade de estoque. Pedidos em lote padrão geralmente exigem7 a 10 dias úteis, enquanto pedidos personalizados normalmente exigem15–30 dias úteis, dependendo da configuração e da complexidade do projeto.
