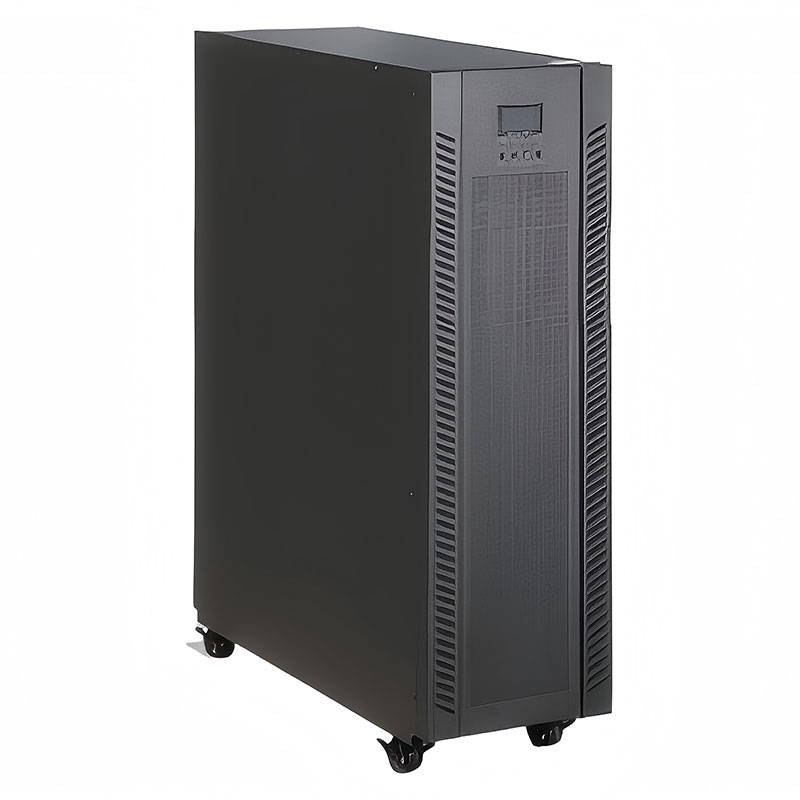

A principal característica de um UPS de baixa frequência reside não apenas no seu transformador, mas também na sua combinação de um transformador de linha de baixa frequência e uma arquitetura de dupla conversão online.
A energia CA de entrada é primeiro convertida em CC por um retificador; posteriormente, o barramento CC fornece um estágio de potência intermediário estável, que é então convertido novamente em CA pelo inversor para saída para a carga. Durante a operação normal, a carga é continuamente alimentada pelo inversor, em vez de diretamente conectada à entrada CA.
O transformador de baixa frequência fornece isolamento elétrico entre os circuitos de entrada e saída e aumenta a capacidade do sistema de suportar correntes de partida, cargas não lineares e condições operacionais anormais.
Esta arquitectura torna os sistemas UPS de baixa frequência particularmente adequados para aplicações com requisitos extremamente elevados de continuidade de equipamento e qualidade de energia – e não apenas aquelas que necessitam de reserva de bateria de emergência.

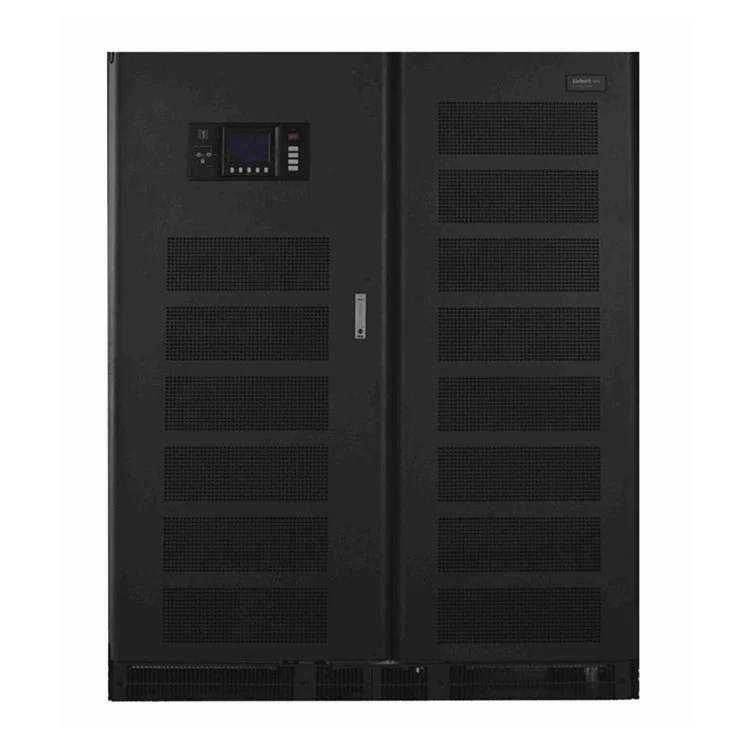

O UPS de baixa frequência HAGOE segue um caminho típico de energia de dupla conversão online:
Entrada CA → Retificador → Barramento CC → Inversor → Transformador de Baixa Frequência → Carga
Sob condições normais de rede elétrica, o retificador fornece energia CC regulada ao barramento CC, enquanto o inversor fornece continuamente energia CA condicionada à carga.
Quando a fonte de alimentação falha ou sai da faixa operacional especificada, o sistema de bateria fornece energia ao barramento CC e o inversor continua alimentando a carga. Isto elimina a interrupção de transferência associada às arquiteturas UPS convencionais em standby.

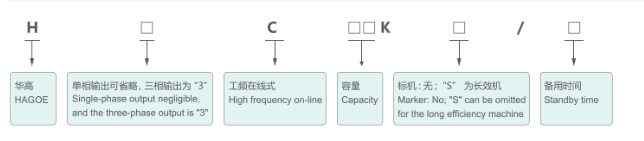

| Categoria | Parâmetro Técnico | Especificação |
|---|---|---|
| Entrada CA | Capacidade nominal | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 1000 kVA / 1500 kVA / 2.000kVA |
| Modo e Princípio de Trabalho | Chave de bypass estático de energia on-line (comutação contínua), tecnologia de dupla conversão, separação completa da saída de energia | |
| Número da Fase | Três fases + N + G | |
| Tensão | 380V ±20% | |
| Freqüência | 50Hz ±10% | |
| Corrente Máxima | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700 A / 3600 A | |
| Fator de potência | 0,95 (com filtro de entrada) | |
| Entrada de bypass CA | Início suave | 0–100% em 5 segundos |
| Número da Fase | Três fases + N + G | |
| Tensão | 380V ±15% | |
| Freqüência | 50Hz ±2% | |
| Tempo de troca | 0 ms durante sobrecarga | |
| Sistema de bateria | Tensão CC | 384 V (baterias de 32 × 12 V) |
| Tensão de carga flutuante | 432V | |
| Tensão de corte | 332V | |
| Corrente máxima de descarga | 25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 3700 A / 5000 A | |
| Corrente de carga | 10–25 A (ajustável) | |
| Saída CA | Número da Fase | Três fases + N + G |
| Tensão | 380 V ±1% (carga em estado estacionário) | |
| Freqüência | 50 Hz ±2% (alimentação de rede) / 50 Hz ±0,05% (alimentação por bateria) | |
| Fator de potência | 0,8 atrasado | |
| Forma de onda de saída | Onda senoidal | |
| Distorção Harmônica Total | ≤3% para carga linear; ≤5% para carga não linear | |
| Transiente de tensão de carga dinâmica | ±0,5% (de 0 a 100% de mudança de carga) | |
| Tempo de recuperação instantânea | <10ms (±0,5%) | |
| Tensão Desequilibrada | ≤±3%; ≤±1% para tensão de carga balanceada | |
| Capacidade de sobrecarga | 120% por 10 min; 150% por 1 min (fonte de alimentação da bateria) | |
| Desempenho do sistema | Eficiência de trabalho | >91%; 95% no modo econômico ECO |
| Interface de comunicação de computador | RS232/RS422 | |
| Temperatura operacional | 0–40°C | |
| Umidade relativa | 0–90%, sem condensação | |
| Barulho | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, dependendo da capacidade | |
| Mostrar | Tipo A: LCD pequeno; Tipo B: grande tela sensível ao toque (120 × 90 mm) |
Num sistema UPS, o transformador não é utilizado apenas para conversão de tensão. Também contribui para o isolamento elétrico, manuseio de cargas transitórias e proteção do sistema.
Cargas industriais, como sistemas PLC, inversores de frequência variável, motores, contatores e equipamentos retificadores de grande porte podem gerar corrente transitória significativa durante a inicialização ou operação dinâmica. Se a capacidade do UPS for selecionada apenas de acordo com a potência ativa em estado estacionário, o inversor poderá sofrer sobrecarga, desvio de tensão de saída ou operação de bypass desnecessária.
O transformador de baixa frequência fornece uma interface magnética e elétrica robusta com forte capacidade transitória, proporcionando ao UPS maior margem de projeto para aplicações com alta corrente de partida ou cargas de impacto.
| Fator de Engenharia | UPS de baixa frequência | UPS de alta frequência |
|---|---|---|
| Transformador | Transformador de potência de baixa frequência | Transformador de alta frequência/arquitetura sem transformador |
| Isolamento Elétrico | Forte | Depende da topologia do sistema |
| Cargas de partida do motor | Mais adequado | Requer dimensionamento cuidadoso |
| Corrente de irrupção | Maior tolerância | Mais sensível ao dimensionamento |
| Cargas Não Lineares | Adequado com configuração adequada | Adequado com configuração adequada |
| Aplicações Industriais | Ajuste forte | Mais adequado para cargas gerais de TI |
| Peso do sistema | Relativamente mais alto | Geralmente mais compacto |
| Pegada de instalação | Maior | Menor |
| Prioridade Típica | Robustez e isolamento | Eficiência e compacidade |
Se um projeto se concentrar principalmente no tamanho, peso e alta densidade de potência, um UPS de alta frequência pode ser mais vantajoso; no entanto, se o projeto priorizar o isolamento, a capacidade de carga contra surtos, a adaptabilidade ao ambiente industrial e a estabilidade operacional a longo prazo, um UPS de baixa frequência é geralmente uma escolha melhor.
Portanto, a HAGOO não recomenda a seleção de um UPS com base na lógica simplista de “baixa frequência é sempre melhor que alta frequência”. Em vez disso, recomenda configurar o UPS com base no tipo de carga, fator de potência, corrente de inicialização, tempo de backup e condições da rede.
A capacidade do UPS não deve ser selecionada simplesmente adicionando as classificações da placa de identificação de todos os equipamentos conectados.
A avaliação de engenharia deve considerar:
Potência ativa (kW) → Fator de potência → Corrente inicial → Taxa de carga não linear → Expansão futura → Redundância necessária
Para equipamentos motorizados, a potência em estado estacionário pode não parecer particularmente alta, mas a corrente de partida pode ser significativamente maior. Portanto, a capacidade de sobrecarga do inversor e a resposta transitória devem ser avaliadas durante o dimensionamento do sistema.
A capacidade da bateria também deve ser calculada de acordo com a carga real, em vez de selecionada a partir de um valor Ah fixo.
O cálculo de engenharia normalmente considera a capacidade do UPS, a potência real da carga, a tensão do barramento CC, a configuração da cadeia de baterias, a taxa de descarga, a autonomia necessária, a margem de envelhecimento da bateria e a temperatura ambiente.
Para um projeto de sistema preciso, o dimensionamento da bateria deve ser baseado nas especificações do fabricante.Faixa de tensão CC, tensão mínima da bateria e características de descarga da bateria.
Dependendo dos requisitos do projeto, o UPS de baixa frequência HAGOE pode ser configurado com múltiplas funções de proteção, incluindo:
proteção contra sobretensão/subtensão de entrada, proteção contra sobrecarga de saída, proteção contra curto-circuito, proteção contra sobrecarga/descarga excessiva da bateria, proteção contra superaquecimento e proteção de bypass.
Para projetos industriais, a coordenação entre o disjuntor a montante, os dispositivos de proteção a jusante e a proteção contra curto-circuito do UPS também deve ser avaliada para alcançar a seletividade de proteção adequada.
opera um processo de fabricação integrado que abrange projeto de engenharia, fabricação de chapas metálicas, montagem eletrônica, integração de sistemas e testes finais.

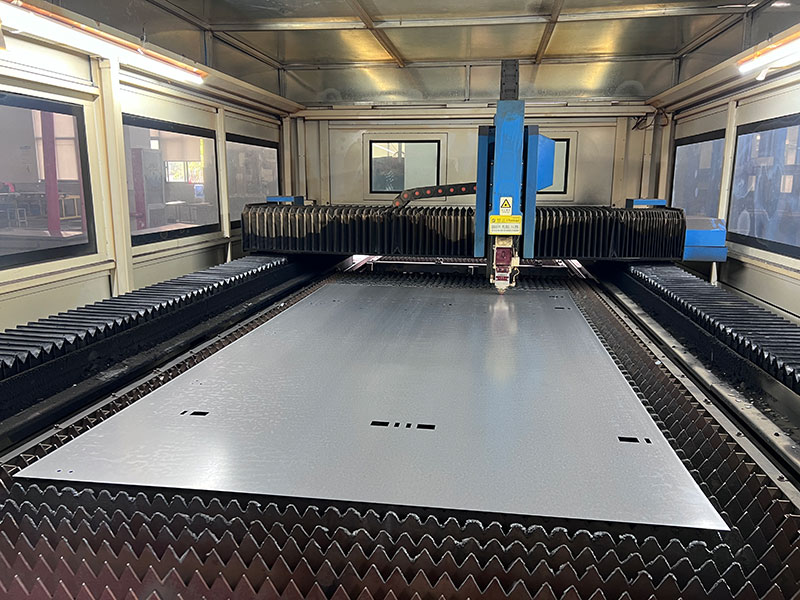

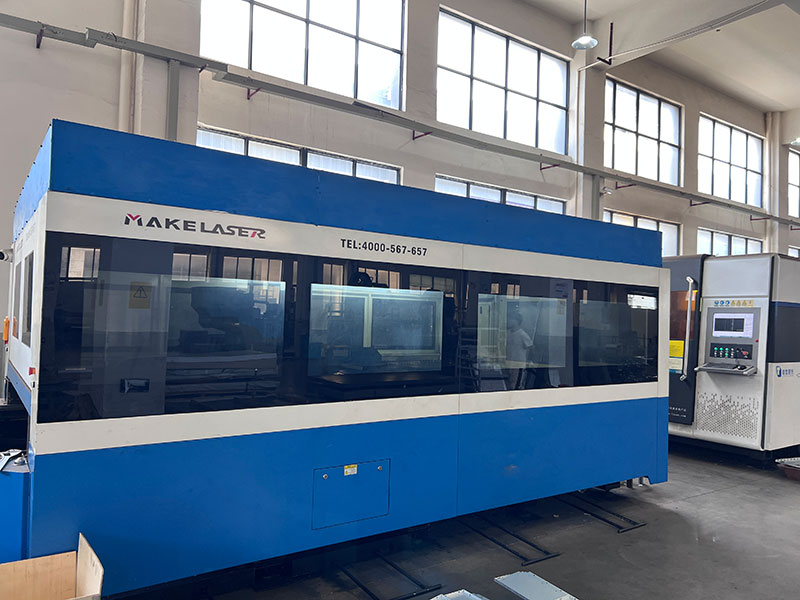

A base de produção está equipada com máquinas de corte a laser Trumpf alemãs, dobradeiras japonesas AMADA CNC, equipamentos automatizados de puncionamento de torre, linhas de produção SMT e sistemas inteligentes de teste de envelhecimento.
Para equipamentos de energia críticos, como sistemas UPS, a verificação de qualidade deve ir além da inspeção de componentes. Dependendo da configuração do produto e dos requisitos do projeto, os testes podem incluir:
verificação de parâmetros elétricos de entrada/saída, teste de função de proteção, teste de comunicação, teste de carga, teste de envelhecimento e verificação funcional completa do sistema.

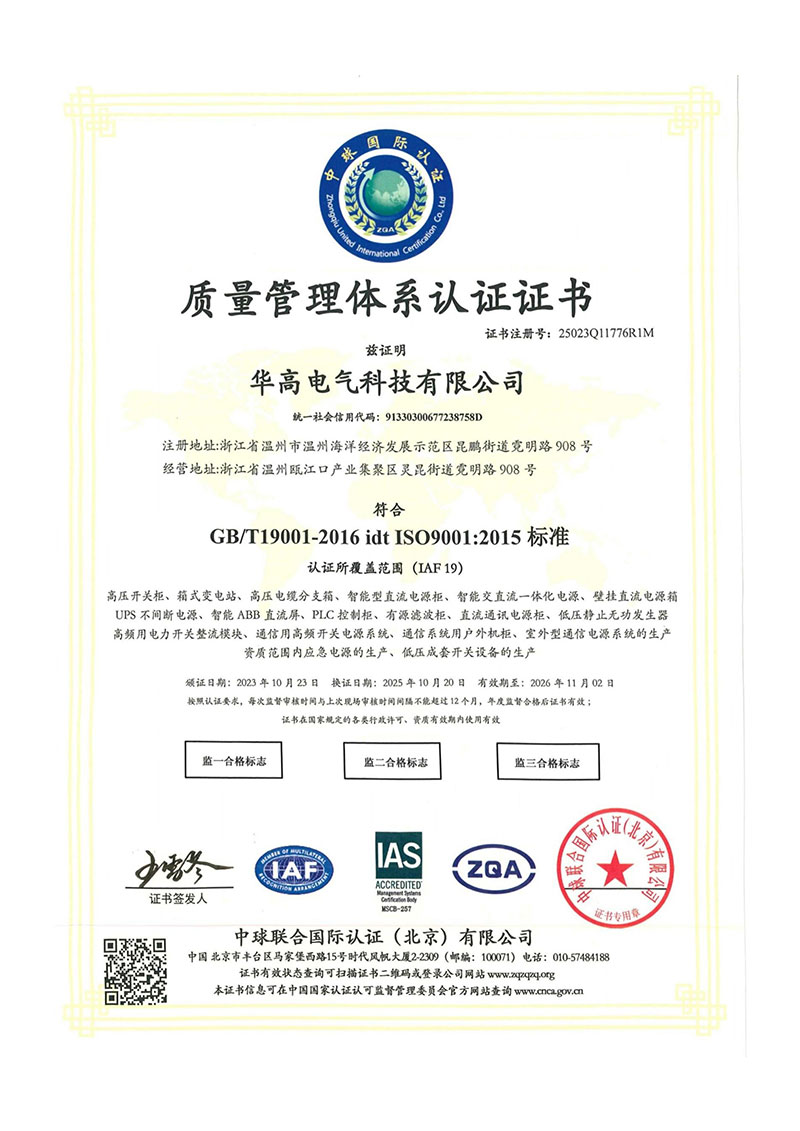

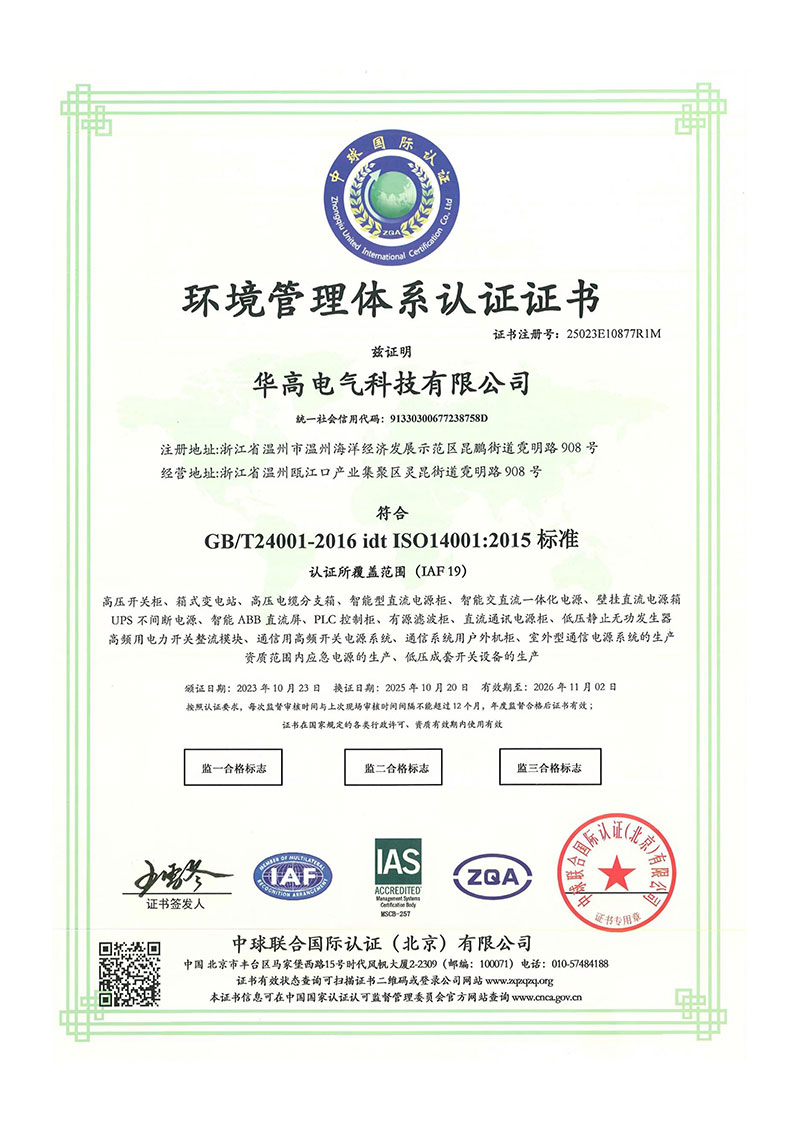

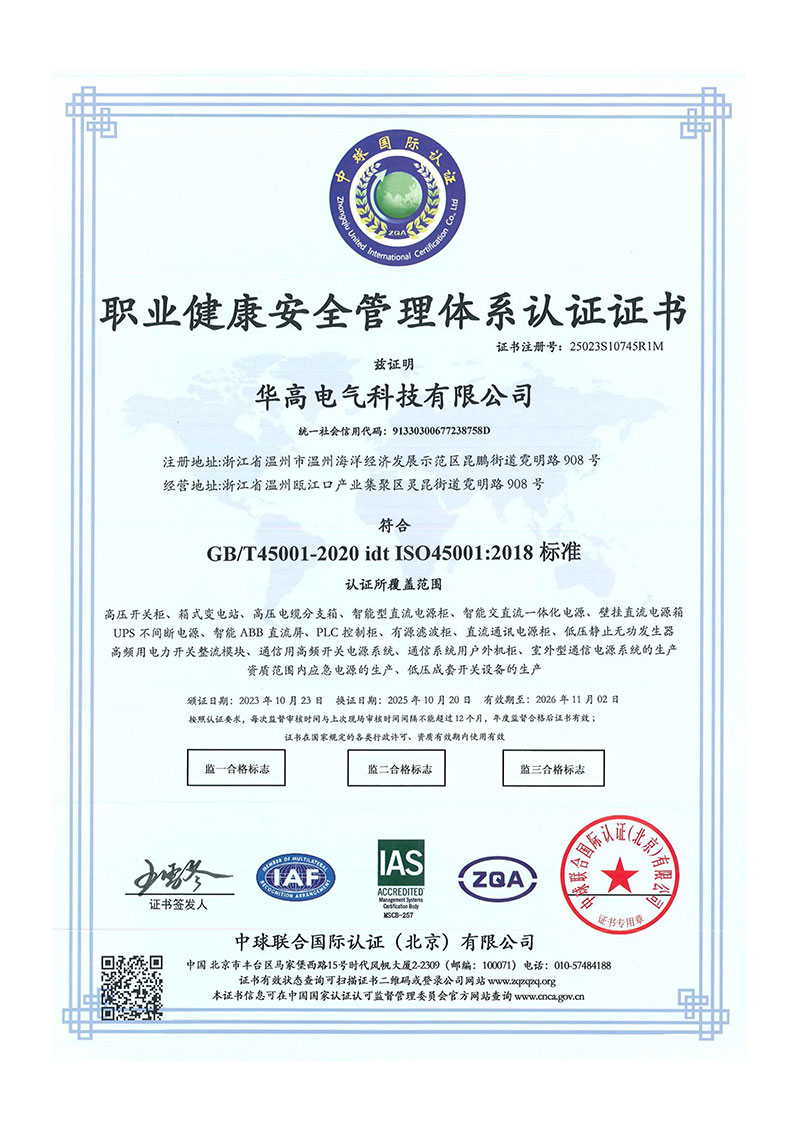

Hagoe opera sob sistemas de gestão ISO9001, ISO14001 e ISO45001 e detém mais de 34 patentes nacionais que apoiam suas capacidades de P&D e fabricação.
Adequado para subestações, sistemas de distribuição e equipamentos de automação de energia que exigem energia contínua para cargas de proteção, monitoramento e comunicação.
Adequado para PLCs, DCSs, computadores industriais, gabinetes de automação e sistemas de controle de linha de produção.
Adequado para imagens médicas, monitoramento e outros equipamentos de precisão que exigem energia estável e ininterrupta.
Adequado para servidores, equipamentos de rede, sistemas de armazenamento e infraestrutura de comunicação.
O controle de qualidade da HAGOE não se limita à inspeção final.Abrange o processo completo, desde a entrada de materiais até a fabricação, montagem, comissionamento, testes e liberação final.
Os principais estágios de controle incluem:
Inspeção de entrada → Controle de processo → Inspeção de montagem elétrica → Comissionamento do sistema → Teste de desempenho → Verificação de envelhecimento → Inspeção final
Para projetos UPS personalizados, os engenheiros da HAGOE podem revisar a lista de carga do cliente, o diagrama unifilar, o ambiente de instalação e os padrões do projeto antes da produção para reduzir os riscos associados à seleção de capacidade, configuração de interface e instalação no local.
A HAGOE fornece suporte diferenciado para instalação e comissionamento de acordo com o tipo de equipamento e escala do projeto.
Para unidades UPS padrão montadas na parede e pequenos sistemas, a HAGOE fornece manuais de instalação em inglês eSuporte técnico de vídeo remoto 24 horas por dia, 7 dias por semana, permitindo que equipes de clientes treinadas concluam a instalação com assistência remota de comissionamento.
Para sistemas UPS de médio porte, gabinetes de distribuição e conjuntos completos de equipamentos, a instalação e o comissionamento no local podem ser organizados de acordo com os requisitos do projeto.
Para projetos de grandes centrais elétricas e EPC, a HAGOE desenvolve um plano dedicado de instalação e comissionamento antes da entrega e pode providenciar pessoal técnico para suporte no local.
As informações básicas incluem capacidade de carga, potência de carga real, fator de potência, tensão de entrada/saída, frequência, autonomia necessária da bateria, tipo de carga, ambiente de instalação, requisitos de bypass e protocolo de comunicação.
Cargas do motor podem gerar alta corrente de partida. Portanto, o UPS precisa de capacidade suficiente de sobrecarga do inversor e desempenho transitório, em vez de ser selecionado apenas de acordo com a potência nominal de funcionamento do motor.
Sim. A HAGOE pode integrar UPS, sistema de bateria, componentes de distribuição, interfaces de monitoramento, configuração de bypass e equipamentos elétricos relacionados de acordo com os requisitos do projeto.
Sim. Tensão de entrada/saída, frequência, configuração do gabinete, interface de comunicação, configuração de proteção, rotulagem, documentação e requisitos de conformidade aplicáveis podem ser adaptados ao mercado-alvo.
Para projetos EPC, a HAGOE pode participar desde a fase de seleção técnica e fornecer configuração do sistema, desenhos, documentação técnica, acompanhamento de produção, documentos de inspeção, orientação de instalação e suporte de comissionamento.
