A principal diferença entre umUPS on-linee um UPS de reserva convencional é se a carga é alimentada continuamente através do inversor do UPS.

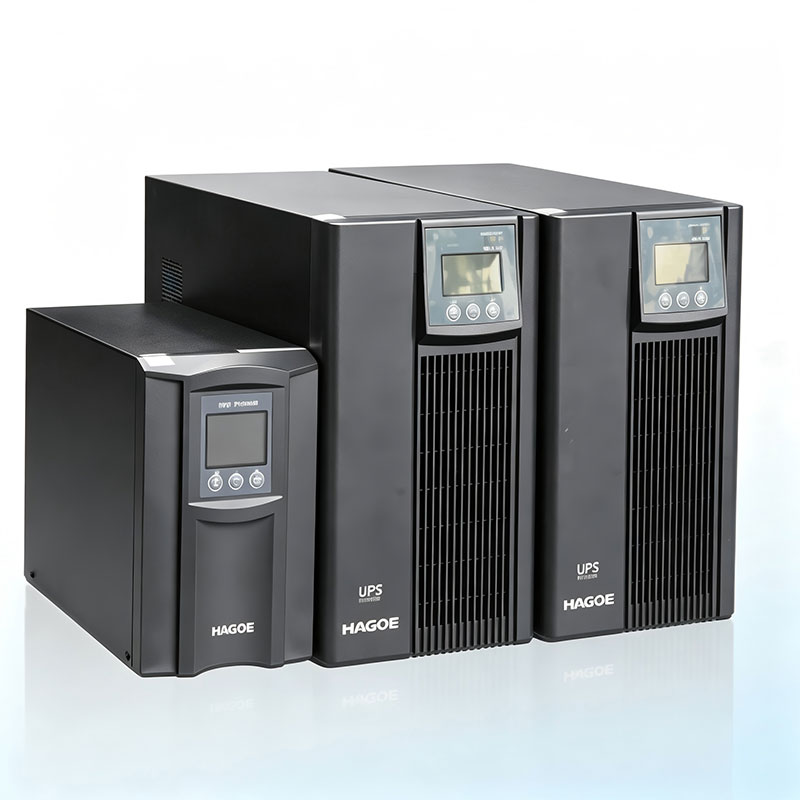

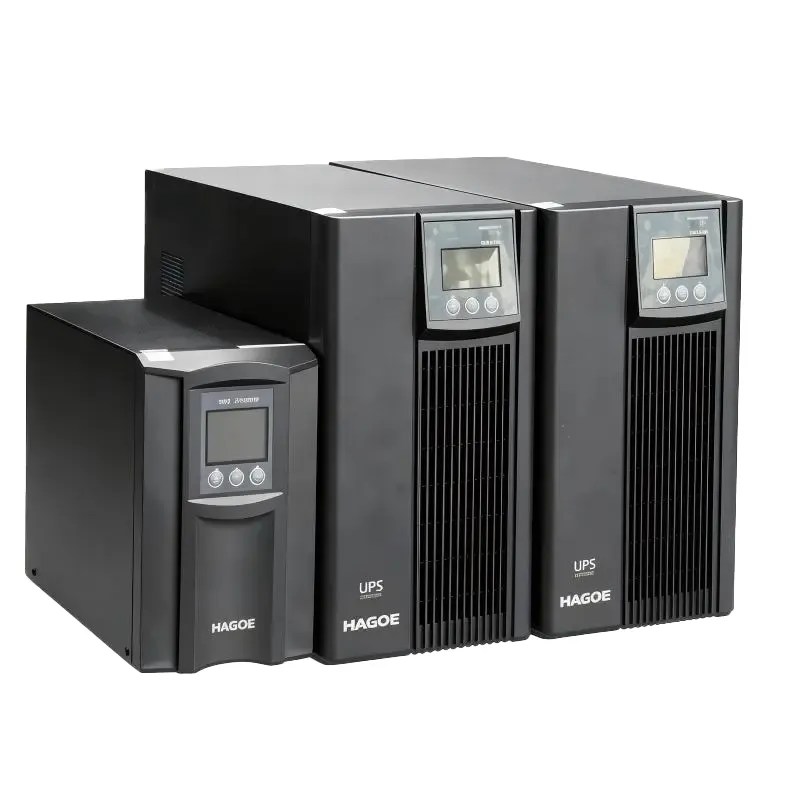

OUPS on-line de alta frequênciausa umtopologia online de dupla conversão. Sob condições normais de rede elétrica, a energia de entrada CA passa pelo retificador e pelo barramento CC antes de ser convertida novamente em saída CA estável através do inversor. Quando a alimentação da rede elétrica se torna anormal, a bateria continua alimentando o inversor sem a interrupção de transferência associada aos sistemas UPS de reserva convencionais.
Esta arquitetura é, portanto, adequada para servidores, equipamentos médicos, terminais financeiros e instrumentos de precisão sensíveis a perturbações na qualidade da energia.
Informações originais do produto
Faixa de potência:
HC1 ~ 10KVA entrada única e saída única
H3C10~30KVA três entradas e saída única
H3C310~100KVA três entradas e três saídas
Tipo on-line de alta frequência,tempo de comutação zero
Informações originais do produto
Âmbito de aplicação: Centros de dados informáticos, equipamentos médicos, centros financeiros e de negócios, equipamentos de precisão, etc.
Informações originais do produto
O design do tipo on-line de comutação dupla torna a saída do UPS umfonte de alimentação de onda senoidal puracom rastreamento de frequência, tensão estável com fase bloqueada, ruído filtrado e sem interferência de flutuação da rede elétrica, para que o UPS forneça proteção mais abrangente e perfeita para os equipamentos dos usuários.
Informações originais do produto
O controle do microprocessador é usado, gerando diretamente modulação por largura de pulso de alta frequência (SPWM) para controlar o inversor UPS, o que simplifica o circuito de controle do UPS e melhora a estabilidade do UPS.Tecnologia de controle digitalpara melhorar a confiabilidade do UPS, máquinas com mais de 5K sãotransformadores de isolamento de saída integrados.
Informações originais do produto
A ampla tensão de entradapode evitar mudar frequentemente para a energia da bateria devido a grandes mudanças na tensão da rede, o que é adequado para áreas com ambiente de energia pobre. A faixa de frequência de entrada é45-55Hz, o que garante que todos os tipos de geradores de combustível possam funcionar de forma estável e satisfazer as necessidades dos usuários em relação às máquinas a óleo.
Informações originais do produto
TemAutodiagnóstico de inicializaçãofunção para evitar o risco de falha causada pelos problemas ocultos do UPS. Possui proteção de múltiplas funções deProteção contra sobre/subtensão de entrada CA, proteção contra sobrecarga/curto-circuito de saída, proteção contra superaquecimento do inversor, proteção de alerta precoce de subtensão da bateria, proteção contra sobrecarga da bateriae assim por diante, e a estabilidade e confiabilidade da operação do sistema são altamente garantidas.
Informações originais do produto
Através doRS232Interface e software de monitoramento inteligente UPS, ele pode se comunicar com o computador e os vários parâmetros do UPS podem ser exibidos claramente na interface de comunicação.Adaptadores SNMPopcional, e o UPS tem função de gerenciamento remoto de rede, para fornecer dados instantâneos do UPS e informações de energia, e comunicar e gerenciar através de vários sistemas operacionais de rede.
| Parâmetro | HC1K/HC1KS | Taxa de câmbio HC2K | Taxa de câmbio HC3K | HC6K/HC6KS | HC10K/HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| Capacidade nominal | 1000VA/800W | 2.000 VA/1.600 W | 3000VA/2400W | 6000VA/4,8KW | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW |
| Tensão nominal | 220/230 VCA opcional | 220/230 VCA opcional | 220/230 VCA opcional | 220/230 VCA opcional | 220/230 VCA opcional | 220/230 VCA opcional | 220/230 VCA opcional |
| Frequência nominal | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| Faixa de tensão de entrada | Quando carga <70%: 115±5–295±5VAC; Quando carga ≥70%: 160±5–295±5VAC | Mesmo | Mesmo | 176–276 VCA | 176–276 VCA | 176–276 VCA | 176–276 VCA |
| Faixa de frequência de entrada | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz |
| Fator de potência | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Transformador de isolamento de saída | — | — | — | Integrado | Integrado | Integrado | Integrado |
| Faixa de tensão de saída | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% |
| Faixa de frequência de saída (modo bateria) | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% |
| Forma de onda de saída – Carga Linear | ≤3% de distorção | ≤3% de distorção | ≤3% de distorção | ≤3% de distorção | ≤3% de distorção | ≤3% de distorção | ≤3% de distorção |
| Forma de onda de saída – carga não linear | ≤6% de distorção | ≤6% de distorção | ≤6% de distorção | ≤6% de distorção | ≤6% de distorção | ≤6% de distorção | ≤6% de distorção |
| Capacidade de sobrecarga | 110–150%: 5 min, depois mude para bypass; >150%: 30 s, depois mude para bypass | Mesmo | Mesmo | 105–130%: alarme de 10 min e depois muda para bypass; >130%: 1 s de alarme e mudança para bypass; saída fecha após 1 min | Mesmo | Mesmo | Mesmo |
| Fator de crista de pico | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) |
| Tensão da bateria | Padrão: 24VCC; Estendido: 36VCC | Padrão: 48VCC; Estendido: 72VCC | Padrão: 72VCC; Estendido: 96VCC | 192VCC; 240 VCC opcional | 192VCC; 240 VCC opcional | 192VCC; 240 VCC opcional | 192VCC; 240 VCC opcional |
| Tempo de comutação (Rede → Bateria) | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms | 0ms |
| Interface de comunicação | RS232; SNMP opcional | RS232; SNMP opcional | RS232; SNMP opcional | RS232; SNMP opcional | RS232; SNMP opcional | RS232; SNMP opcional | RS232; SNMP opcional |
| Temperatura operacional | -20°C a +55°C* | -20°C a +55°C* | -20°C a +55°C* | -20°C a +55°C* | -20°C a +55°C* | -20°C a +55°C* | -20°C a +55°C* |
| Umidade relativa | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação |
| Temperatura de armazenamento | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C |
| Altitude | Até 1.500 m | Até 1.500 m | Até 1.500 m | Até 1.500 m | Até 1.500 m | Até 1.500 m | Até 1.500 m |
| Dimensões (L × P × A, mm) | 360×147×220 | 440×192×340 | 440×192×340 | 369 × 190 × 688 | 442 × 190 × 688 | 592 × 250 × 826 | 592 × 250 × 826 |
| Peso Líquido (kg) | Padrão: 8,5; Estendido: 11,9 | Padrão: 16; Estendido: 22,0 | Padrão: 18,2; Estendido: 27,9 | Padrão: 51; Estendido: 62 | Padrão: 55; Estendido: 63 | Por favor consulte-nos | Por favor consulte-nos |
| Padrão de Implementação | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Notas:
| Parâmetro | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| Capacidade nominal | 6KVA/4,8KW | 10KVA/8KW | 15KVA/12KW | 20KVA/16KW | 30KVA/24KW |
| Tensão nominal | 380/400 VCA opcional | 380/400 VCA opcional | 380/400 VCA opcional | 380/400 VCA opcional | 380/400 VCA opcional |
| Frequência nominal | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| Faixa de tensão de entrada | 285–475 VCA | 285–475 VCA | 285–475 VCA | 285–475 VCA | 285–475 VCA |
| Faixa de frequência de entrada | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz | 45–55Hz |
| Fator de potência | >0,99 | >0,99 | >0,99 | >0,99 | >0,99 |
| Faixa de tensão de saída | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% | 220 VCA ±1% |
| Faixa de frequência de saída (modo bateria) | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% | 50Hz ±0,05% |
| Forma de onda de saída – Carga Linear | <3% | <3% | <3% | <3% | <3% |
| Forma de onda de saída – carga não linear | <4% | <4% | <4% | <4% | <4% |
| Capacidade de sobrecarga | 105%–130%: 10 min, depois muda para bypass; >130%: alarme de 1 segundo, depois muda para bypass; saída desligada após 1 min. Após a sobrecarga ser removida, o UPS retorna automaticamente ao modo inversor. | Mesmo | Mesmo | Mesmo | Mesmo |
| Fator de crista de pico | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) | 3:1 (máx.) |
| Tensão da bateria | 192VCC / 240VCC opcional | 192VCC / 240VCC opcional | 192VCC / 240VCC opcional | 192VCC / 240VCC opcional | 192VCC / 240VCC opcional |
| Tempo de troca | 0ms | 0ms | 0ms | 0ms | 0ms |
| Interface de comunicação | — | — | — | — | — |
| Temperatura operacional | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C |
| Umidade relativa | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação | 0–95%, sem condensação |
| Temperatura de armazenamento | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C | -20°C a +55°C |
| Altitude | Acima de 1.500 m: é necessária redução de capacidade | Acima de 1.500 m: é necessária redução de capacidade | Acima de 1.500 m: é necessária redução de capacidade | Acima de 1.500 m: é necessária redução de capacidade | Acima de 1.500 m: é necessária redução de capacidade |
| Padrão de Implementação | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
Nota: A imagem original deixa os campos Interface de Comunicação, Ambiente de Trabalho e Propriedades Físicas em branco, portanto não adicionei especificações não suportadas.
A seleção da capacidade do UPS on-line de alta frequência deve ser baseada na carga real e não simplesmente no número de dispositivos.
Passo 1 – Calcule a carga real
Primeiro, determine os requisitos reais de energia dos servidores, equipamentos de rede, dispositivos médicos, sistemas de controle e outras cargas críticas.
Passo 2 – Considere a Expansão Futura
Se houver planos para expandir o data center ou a sala de servidores no futuro, deverá ser reservada capacidade suficiente para evitar o funcionamento do UPS em plena carga por longos períodos.
Passo 3 – Confirme a configuração de entrada e saída
OSérie HCé adequado para cenários de entrada/saída monofásica, enquanto oSérie H3Csuporta configurações de entrada trifásica/saída monofásica e entrada trifásica/saída trifásica. Para projetos de grande escala, os modos de entrada e saída devem ser confirmados com base na arquitetura do sistema de distribuição de energia.
Passo 4 – Determinar o tempo de reserva da bateria
A capacidade nominal do UPS e o tempo de backup da bateria são parâmetros distintos. A capacidade determina a carga que o UPS pode suportar, enquanto a bateria determina principalmente a duração do fornecimento de energia durante uma interrupção.
Passo 5 – Verifique a compatibilidade do gerador
Se o projeto envolver geradores a diesel ou outros equipamentos de geração movidos a combustível, verifique a frequência de entrada e as características de saída do gerador. Esta série de produtos suporta uma faixa de frequência de entrada de45–55Hz, tornando-o adequado para aplicações alimentadas por gerador.
Para as equipes de compras, a decisão deve ser baseada nas condições elétricas reais:
Escolha um UPS de alta frequência quando:

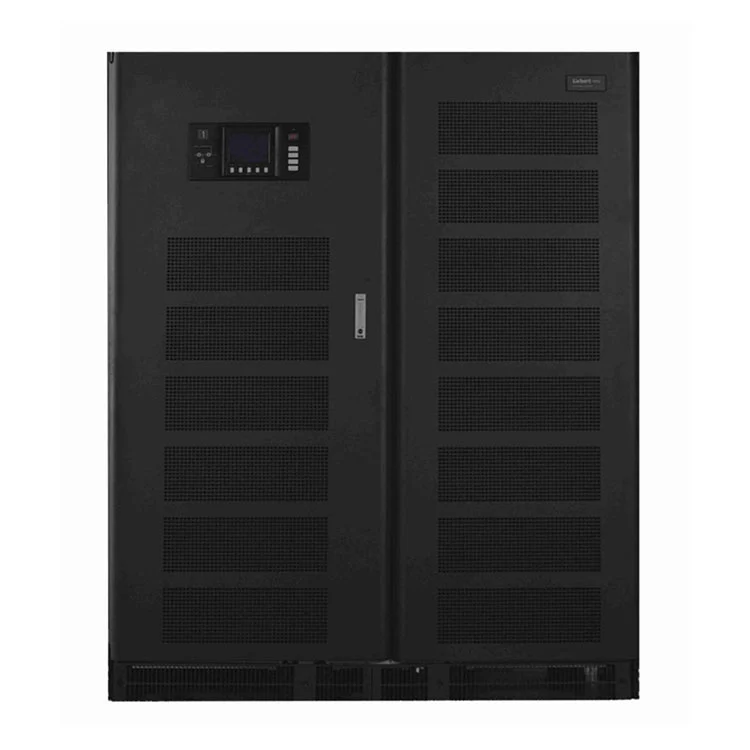

Considere um UPS de baixa frequência quando:
Não existe uma resposta universal de que a alta frequência é sempre melhor que a baixa frequência. Para uma seleção profissional de UPS, a HAGOE recomenda avaliar operfil de carga real, carga máxima, porcentagem de carga não linear, corrente de partida do motor, tempo de backup necessário, características do gerador, condições ambientais e capacidade de expansão futuraantes de selecionar a arquitetura do UPS.
ParaUPS on-line de alta frequênciaprojetos, a equipe de engenharia da HAGOE pode auxiliar na seleção de capacidade, configuração de entrada/saída, dimensionamento de baterias e projeto de sistema personalizado com base na aplicação do cliente.
Os data centers exigem altos níveis de continuidade e qualidade de energia. OUPS on-line de alta frequênciausa uma arquitetura on-line de dupla conversão para fornecer continuamente cargas críticas de TI com energia regulada, enquantoRS232e opcionalSNMPsuporte de comunicação monitoramento remoto.
Equipamentos médicos podem ser sensíveis a distúrbios de energia. O UPS pode ser aplicado em sistemas de informação médica, equipamentos médicos de precisão e outras cargas críticas que exigem energia de reserva estável e proteção de qualidade de energia.
Servidores, equipamentos de rede e terminais de dados em instituições financeiras, escritórios e centros de negócios requerem operação contínua. O UPS fornece bateria reserva e monitoramento remoto para ajudar a reduzir o impacto das interrupções de serviços públicos nos sistemas empresariais.
Flutuações de tensão, ruído elétrico e interrupções de energia podem afetar instrumentos de precisão e equipamentos de controle. A arquitetura UPS on-line fornece uma fonte de energia regulada por meio de dupla conversão.
A HAGOE fornece suporte durante todo o ciclo de aquisição, em vez de fornecer apenas o gabinete do UPS.
Pré-vendas:consultoria técnica, seleção de produtos, correspondência de capacidade, design de soluções personalizadas, testes de amostra e documentação de licitação.
Durante a produção:acompanhamento de produção, documentação de inspeção de qualidade, coordenação logística e documentação de exportação.
Instalação:Manuais de instalação em inglês, orientação técnica remota e suporte de comissionamento. Para projetos maiores, os engenheiros podem participar da instalação e comissionamento no local de acordo com o escopo do projeto.
Pós-venda: a Garantia de 2 anose manutenção vitalícia, solução de problemas remota, fornecimento de peças de reposição e suporte técnico estão disponíveis de acordo com a política de serviço da empresa.
Estabelecido em2008, HAGOE é um fabricante de equipamentos elétricos em Wenzhou, Zhejiang, integrando P&D, design, fabricação, vendas e serviços globais. A empresa tem um capital social de51 milhões de RMB, uma equipe profissional de engenharia e uma base de produção moderna, comMais de 34 patentes nacionais.

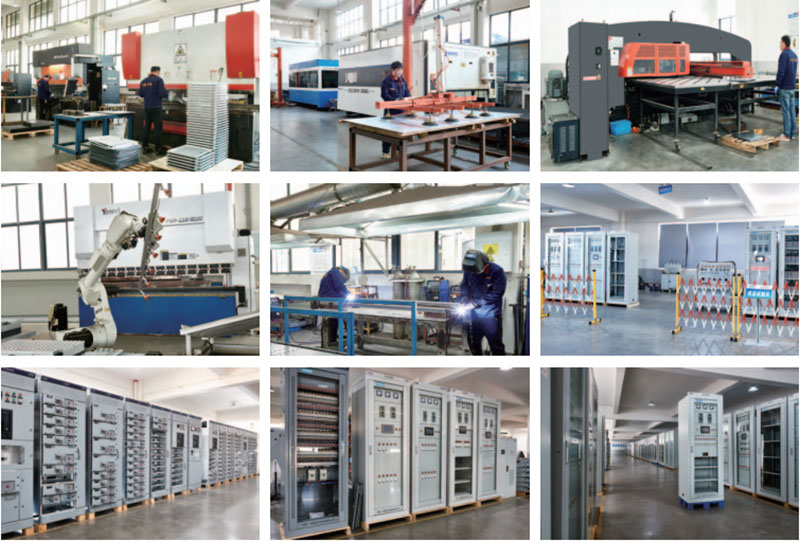

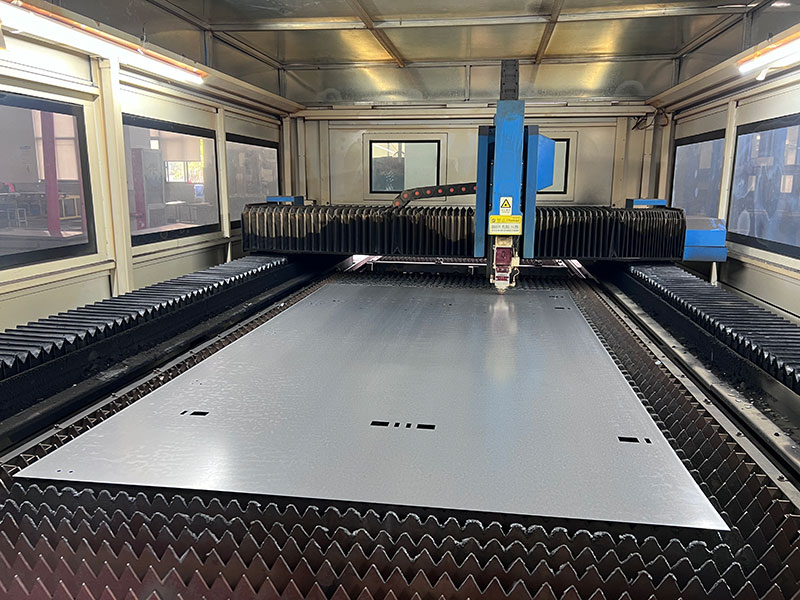

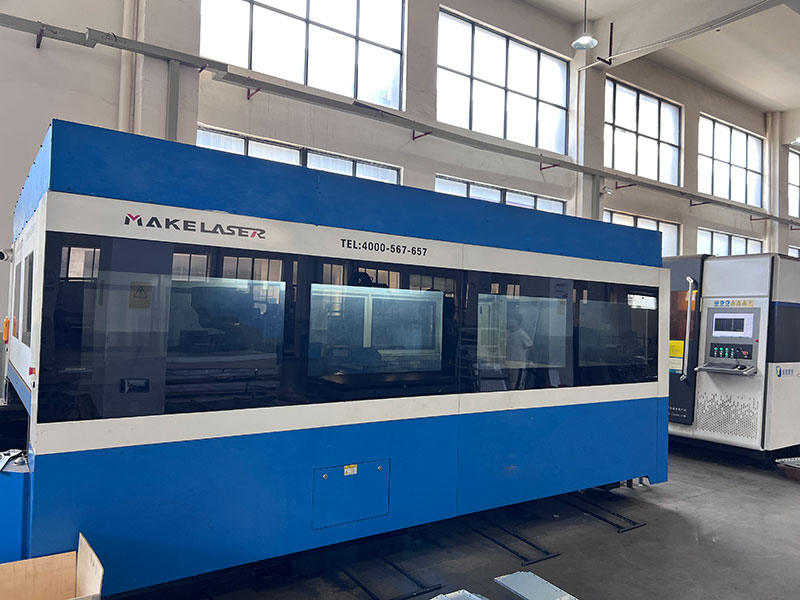

O sistema de produção incluiMáquinas de corte a laser TRUMPF, máquinas de dobra CNC AMADA, equipamentos automatizados de perfuração de torre, linhas de produção SMT e sistemas inteligentes de teste de envelhecimento, juntamente com equipamentos de EMC, proteção IP e testes ambientais.
A HAGOE opera sobISO9001, ISO14001 e ISO45001sistemas de gestão. Dependendo do escopo do produto aplicável, a empresa mantémCCC, CE, CB e RoHS-conformidade relacionada e desenvolve produtos de acordo com os requisitos GB e IEC aplicáveis.
UmUPS on-lineutiliza uma arquitetura de dupla conversão na qual a carga é alimentada continuamente através do inversor. Um UPS de reserva convencional normalmente transfere a carga para a energia da bateria somente quando a alimentação da rede elétrica se torna anormal.
Sim. OSérie HCé um UPS on-line de alta frequência que cobre1–10KVAconfigurações de entrada única e saída única.
OSérie H3Ccapas10–30KVAconfigurações de três entradas e saída única eH3C3-10–100KVAconfigurações de três entradas e três saídas.
Sim. A especificação do produto descreve a série como umtipo on-line de alta frequência com tempo de comutação zero.
A faixa de frequência de entrada especificada é45–55Hz, tornando o sistema adequado para ambientes alimentados por gerador. A capacidade do gerador, a estabilidade de saída e os requisitos de entrada do UPS ainda devem ser verificados para cada projeto.
Sim. O UPS suportaRS232software de comunicação e monitoramento inteligente, enquanto um opcionalAdaptador SNMPpermite o gerenciamento remoto da rede.
As funções de proteção incluemProteção contra sobretensão/subtensão de entrada CA, proteção contra sobrecarga/curto-circuito de saída, proteção contra superaquecimento do inversor, aviso de subtensão da bateria e proteção contra sobrecarga da bateria.
