A diferença entre umUPS modulare um UPS tipo torre tradicional não é simplesmente o design do gabinete. Envolve uma abordagem diferente para configuração de capacidade, redundância e manutenção.
Um UPS convencional é normalmente configurado como uma unidade de energia completa. Quando a carga aumenta, o usuário pode precisar adicionar outro sistema UPS ou substituir a unidade existente por um modelo maior. UMUPS modularintegra módulos de potência, sistemas de controle e funções relacionadas em uma arquitetura expansível, permitindo que a capacidade seja configurada de acordo com a carga atual e o plano de expansão futuro.
Para data centers e salas de comunicação, isso pode alterar a aquisição de UPS, desde o dimensionamento de todo o sistema para a demanda máxima futura no início até a expansão progressiva da capacidade à medida que a carga real aumenta.

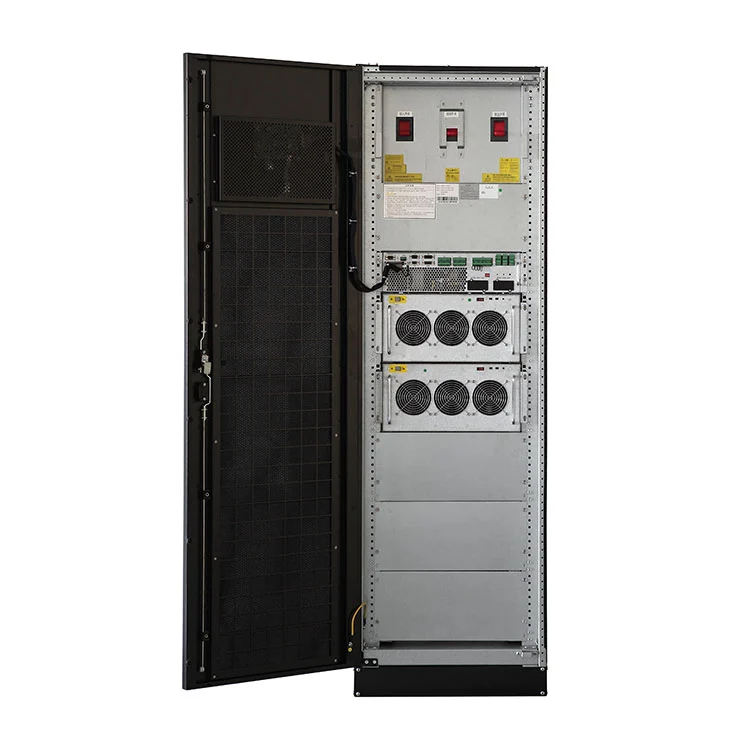

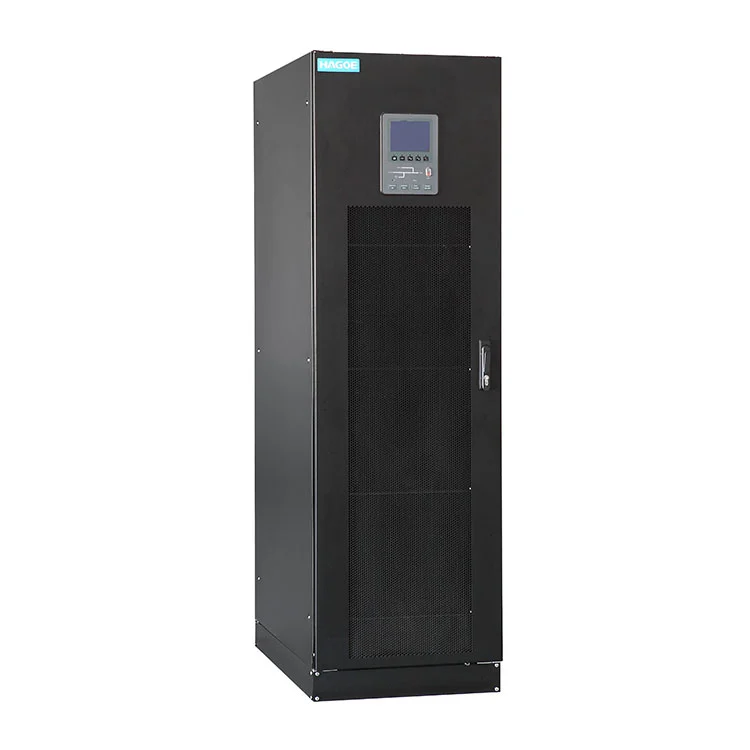

Fonte de alimentação UPS modularcombina as características técnicas dos sistemas UPS tradicionais do tipo torre com os requisitos de modularização dos modernos data centers e salas de equipamentos. AdotaTecnologia de controle digital DSPe umDesign modular redundante N+X, permitindo que os usuários configurem o sistema de forma flexível de acordo com os requisitos reais de carga. Um único módulo fornece uma capacidade de20KVA, enquanto uma capacidade de até200KVA por gabinetepode ser alcançado conectando vários módulos em paralelo.
Ao realizar um design modular, o sistema melhora significativamente a confiabilidade, a aplicabilidade e a capacidade de manutenção de equipamentos de energia críticos, tornando-o uma escolha adequada para vários setores com requisitos de fornecimento de energia de alta confiabilidade.
| Categoria | Parâmetro | Especificação |
|---|---|---|
| Modelo | Modelo | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| Entrada Principal | Tensão de entrada | 380 VCA / 400 VCA / 415 VCA |
| Frequência de entrada | 50/60Hz | |
| Fator de potência | >0,99 | |
| Taxa de distorção atual | THDi <3% | |
| Faixa de tensão | -40%~+25%; -40%~-20% com redução de frequência linear | |
| Faixa de frequência | 40–70Hz | |
| Ignorar | Tensão de desvio | 380 VCA / 400 VCA / 415 VCA |
| Faixa de tensão | -20%~+15% | |
| Capacidade de sobrecarga | 135%, trabalho de longo prazo | |
| Capacidade de sobrecarga | 135%–150%, 6 minutos | |
| Capacidade de sobrecarga | Carga >150%, tempo de trabalho<100ms | |
| Saída | Tensão de saída | 380 VCA / 400 VCA / 415 VCA |
| Precisão de tensão | ±1%(carga balanceada);±1,5%(carga desequilibrada) | |
| Taxa de distorção de tensão | DTH <1,5%(carga linear);DTH <5%(carga não linear) | |
| Fator de potência | 0.8 | |
| Precisão Trifásica | 120°±0,5° | |
| Taxa de valor de pico | 3:1 | |
| Capacidade de sobrecarga | 110%, 1 hora, mude para ignorar | |
| Capacidade de sobrecarga | 125%, 10 min, mude para ignorar | |
| Capacidade de sobrecarga | 150%, 200ms, mude para bypass | |
| Capacidade de sobrecarga | >150%,200ms, mude para ignorar | |
| Sistema | Eficiência do Sistema | Módulo normal:95% |
| Eficiência do Sistema | Módulo econômico:98% | |
| Eficiência da bateria | 95% | |
| Mostrar | LCD+LED, tela sensível ao toque + teclado | |
| Nível de proteção | IP20 | |
| Interface de comunicação | RS232, RS485, contato seco, cartão SNMP, EPO, interface do gerador | |
| Modo de conexão | Suporta conexão superior e inferior | |
| Temperatura operacional | 0–40°C | |
| Temperatura de armazenamento | -25–70°C | |
| Umidade relativa | 0–95%(sem condensação) | |
| Barulho | <55dB | |
| Bateria | Tensão da bateria | ±240 VCC(32–44 seções podem ser definidas) |
| Configuração da bateria | 20% de potência do sistema | |
| Tolerância de tensão da bateria | ±1% | |
| Peso | Módulo de potência | 10KVA:20kg |
| Módulo de potência | 15KVA:21kg | |
| Módulo de potência | 20KVA:25kg | |
| Módulo de potência | 25KVA:30kg | |
| Módulo de potência | 30KVA:34kg | |
| Tamanho | Gabinete 6 Módulos | 600 × 900 × 1600 mm |
| Gabinete 10 Módulos | 600 × 900 × 2.000 mm | |
| Módulo de potência | 440 × 590 × 134 mm(10KVA/15KVA/20KVA) | |
| Peso do gabinete | Gabinete 6 Módulos | Modelo: HM060-10, HM090-15, HM120-20;150kg |
| Gabinete 10 Módulos | Modelo: HM100-10, HM150-15, HM200-20;180kg |
Uma das principais vantagens de um UPS modular é que a capacidade do UPS pode acompanhar os requisitos reais de carga.
Por exemplo, uma sala de máquinas recém-construída pode ter uma carga inicial relativamente baixa, mas poderá adicionar servidores, sistemas de armazenamento, equipamentos de rede ou outras cargas de TI no futuro. Com uma arquitetura modular, a configuração do UPS pode ser expandida de acordo com o crescimento real do projeto, em vez de adquirir toda a capacidade futura no início.
Para cargas críticas, a seleção do UPS não se trata apenas de atender à capacidade necessária. O sistema também precisa de considerar se o sistema restante pode continuar a funcionar se um módulo de potência ficar indisponível.
O UPS Modular HAGOE adota umDesign modular redundante N+X. Nesta arquitetura,"N"representa o número de módulos necessários para suportar a carga real, enquanto"X"representa módulos redundantes adicionais. A configuração de redundância adequada pode reduzir o impacto de uma falha de módulo individual no sistema geral de fonte de alimentação.
A configuração real do N+X deve ser determinada de acordo com a capacidade de carga, o nível de confiabilidade exigido e os requisitos de design do projeto.
| Comparação | UPS modular | UPS de Torre Tradicional |
|---|---|---|
| Arquitetura | Arquitetura de energia modular | Unidade UPS integrada |
| Configuração de capacidade | Configuração flexível baseada em módulo | Geralmente fixado pela capacidade da unidade UPS |
| Expansão | Adicione módulos de acordo com a demanda | Pode exigir unidades UPS adicionais ou substituição |
| Redundância | A redundância N+X pode ser configurada | Geralmente baseado na redundância completa do UPS |
| Manutenção | Módulos defeituosos podem ser tratados de forma independentedependendo do projeto | A manutenção pode envolver a unidade UPS completa |
| Crescimento futuro da carga | Bem adequado para expansão em fases | Requer planejamento de capacidade mais antecipado |
| Instalação | Sistema de gabinete modular | Gabinete UPS convencional |
| Configuração inicial | Pode ser compatível com a carga real | Muitas vezes dimensionado de acordo com a carga máxima esperada |
| Adequação do data center | Altamente adequado para cargas críticas expansíveis | Adequado para aplicações de capacidade fixa |
| Foco em aquisições | Escalabilidade, redundância, facilidade de manutenção | Capacidade, confiabilidade e configuração inicial do sistema |
Isto não significa que uma UPS modular seja sempre melhor que uma UPS tradicional do tipo torre.
Quando a carga está estável, a capacidade necessária está claramente definida e a expansão futura é improvável, uma UPS convencional pode continuar a ser uma solução simples.
Quando o projeto envolve expansão contínua, crescimento de carga, construção faseada de data center ou requisitos de alta disponibilidade, a escalabilidade e a redundância de um UPS modular podem agregar maior valor.
Portanto, a aquisição da UPS deve considerar todo o ciclo de vida do projecto, em vez de se concentrar apenas no preço de compra inicial.
De acordo com as informações do produto da HAGOE, um único módulo pode fornecer uma capacidade de20KVA. A arquitetura modular permite que os usuários configurem o sistema de acordo com os requisitos reais de carga, em vez de depender inteiramente de uma unidade UPS de grande capacidade.
Através da conexão paralela de módulos dentro de um único gabinete, o sistema pode atingir uma configuração de capacidade de até200KVA. Isso permite que o sistema atenda a diferentes requisitos, desde cargas críticas de médio porte até sistemas de energia de salas de máquinas maiores.
Nota de engenharia:A quantidade final do módulo, o nível de redundância N+X, a configuração da bateria e a capacidade do sistema devem ser confirmados de acordo com a carga real e os requisitos do projeto.
Os data centers geralmente experimentam um crescimento progressivo de carga à medida que servidores, sistemas de armazenamento e equipamentos de rede são adicionados. Um UPS modular pode se adaptar às mudanças na demanda de energia por meio de configuração modular, tornando-o adequado para arquiteturas de energia expansíveis de data centers.
As salas de telecomunicações e comunicação exigem altos níveis de continuidade de energia e disponibilidade de equipamentos. Ele pode ser configurado de acordo com o tamanho da carga da sala enquanto utiliza uma arquitetura redundante para melhorar a disponibilidade de energia para equipamentos de comunicação críticos.
Sistemas PLC, controladores, equipamentos de monitoramento e dispositivos de comunicação usados em automação industrial podem exigir energia contínua e estável. Ele pode fornecer energia de backup e proteção de qualidade de energia para cargas de controle críticas.
Instituições financeiras, centros comerciais e sistemas de TI empresariais exigem operação confiável de servidores e equipamentos de rede. Ele pode fornecer uma arquitetura de energia de backup escalável para cargas críticas de TI.
Para pessoal de compras e projetos EPC, recomenda-se esclarecer os seguintes detalhes durante a fase de consulta:
1. Confirme a capacidade necessária
Especifique a carga atual, a carga de pico e a capacidade de expansão futura, em vez de simplesmente fornecer um valor genérico de capacidade do UPS.
2. Defina o requisito de redundância
Especifique claramente se o projeto requerN, N+1, ou outroN+Xarquitetura de redundância.
3. Confirme a autonomia da bateria
Especifique a duração necessária para o UPS manter a operação de carga após uma queda de energia elétrica.
4. Confirme as condições de instalação
Forneça informações sobre espaço na sala de servidores, métodos de entrada/saída de cabos, temperatura ambiente e caminhos de acesso para manutenção.
5. Solicite Documentos Técnicos
Exija que os fornecedores forneçam especificações de produtos, propostas de sistemas, diagramas de fiação, documentos de certificação, relatórios de testes e manuais de instalação/manutenção.
6. Avalie a capacidade de engenharia do fornecedor
Ao lidar com sistemas UPS modulares, não se concentre apenas no preço do produto; também avalie as capacidades do fornecedor em relação à configuração do sistema, projeto do sistema paralelo, testes, orientação de instalação e manutenção pós-venda.
Estabelecido em2008, a HAGOE tem mais de 18 anos de experiência em eletrônica de potência e fabricação de fontes de alimentação. Para sistemas UPS modulares que envolvem módulos paralelos, redundância e operação contínua, a empresa aplica um processo de produção e verificação que abrange montagem eletrônica e testes de unidades completas.
A unidade fabril está equipada comMáquinas de corte a laser TRUMPF, Máquinas de dobra CNC AMADA, linhas de produção SMT e equipamentos automatizados de perfuração de torre. Os recursos de teste incluemenvelhecimento inteligente, EMC, proteção IP e equipamentos de testes ambientaispara verificar o desempenho elétrico, estabilidade operacional e adaptabilidade ambiental.

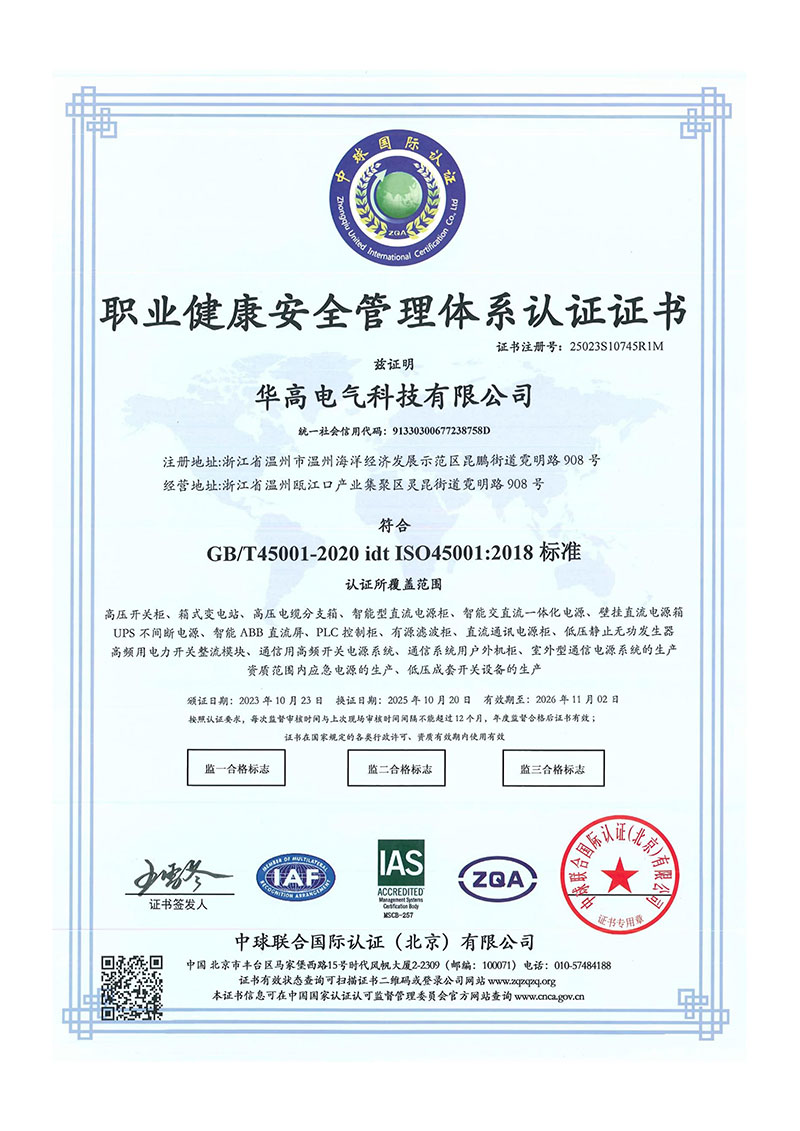

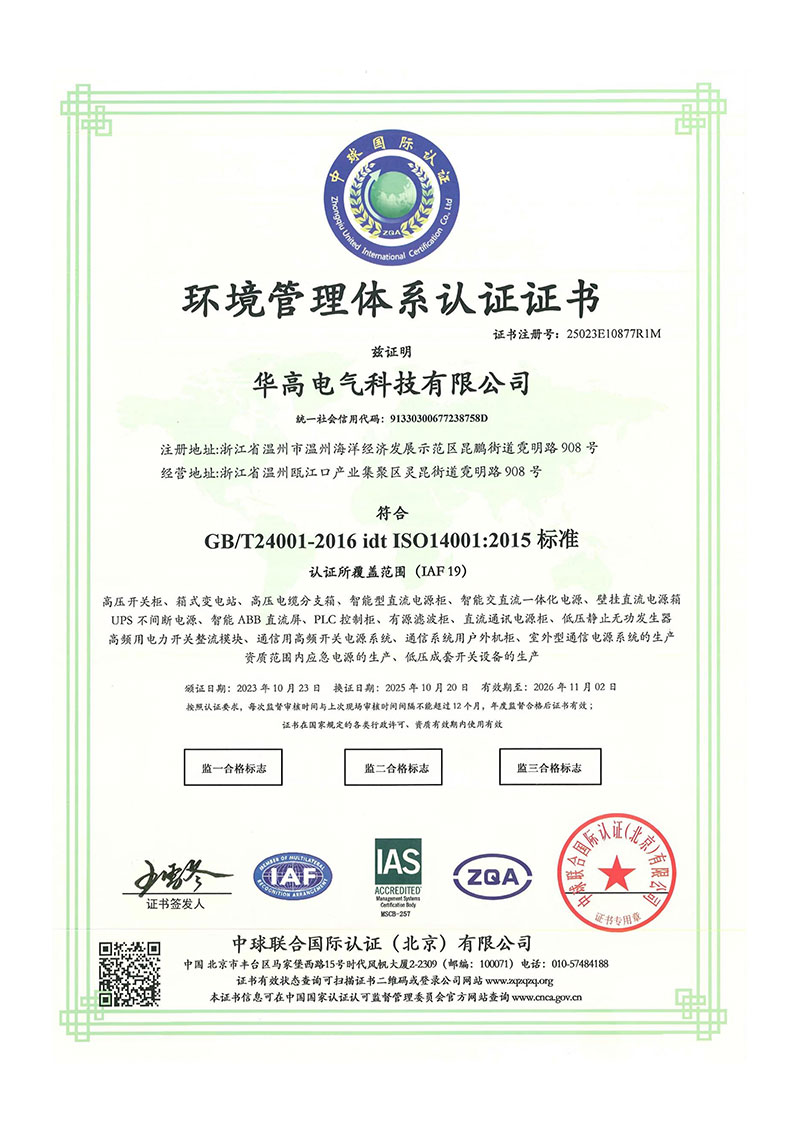

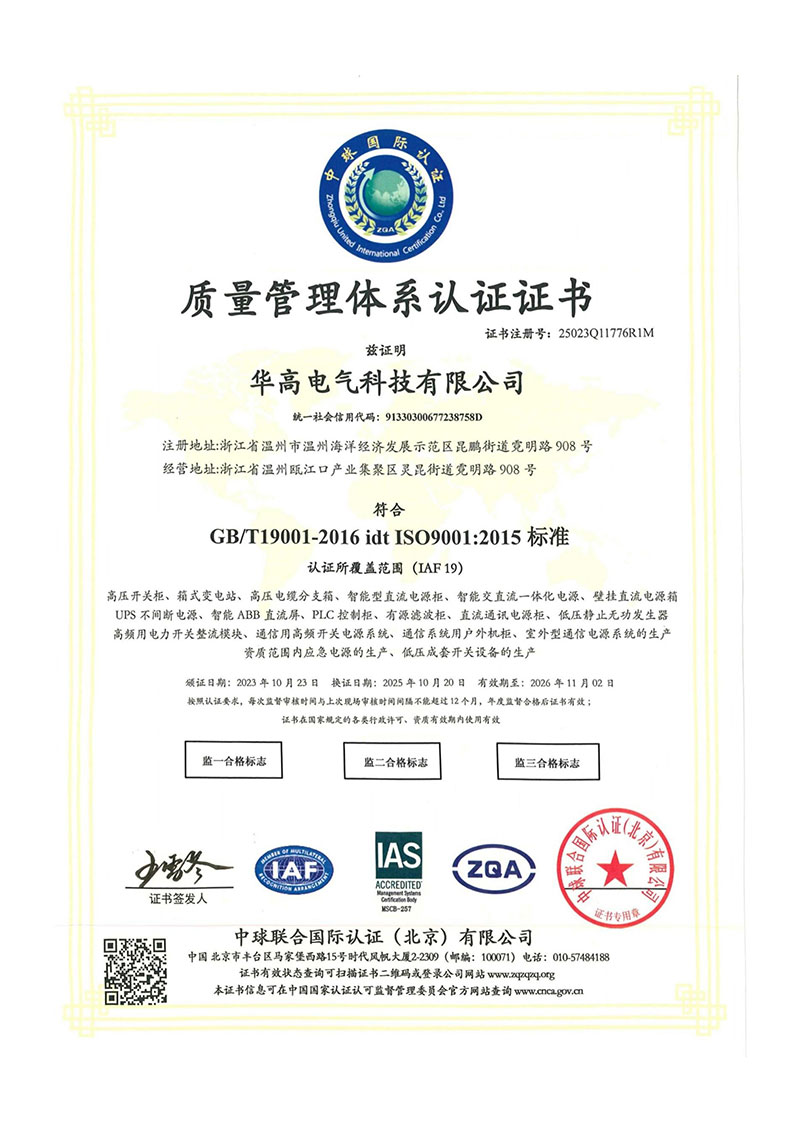

A HAGOE opera sobISO9001, ISO14001 e ISO45001sistemas de gerenciamento e porõesMais de 34 patentes nacionais. Seu portfólio de produtos também abrange sistemas de energia CC GZDW, UPS/EPS, equipamentos de distribuição de energia e novos sistemas elétricos de energia, proporcionando experiência de fabricação relevante para desenvolvimento de UPS modulares e integração de sistemas.
A capacidade do UPS deve ser calculada com base na carga real, no fator de potência, nos requisitos de expansão futura e no nível de redundância necessário. Em vez de simplesmente adicionar a potência nominal de todos os equipamentos, as cargas atuais e planejadas devem ser consideradas antes de determinar a potência necessária.Nmódulos eXmódulos redundantes.
Nrepresenta o número mínimo de módulos necessários para suportar a carga real, enquantoXrepresenta módulos redundantes adicionais. Por exemplo, adicionar um módulo redundante à capacidade necessária cria umN+1configuração. O nível final de redundância deverá ser determinado de acordo com os requisitos de confiabilidade do projeto e a criticidade da carga.
Quando o sistema está configurado comRedundância N+X, os módulos disponíveis restantes poderão continuar suportando a carga crítica dentro da faixa operacional projetada se um módulo ficar indisponível. Se a carga completa pode permanecer online depende do nível de carga, do número de módulos redundantes e da estratégia de controle do sistema.
Sim. Um dos principais objetivos de uma arquitetura de fonte de alimentação modular ininterrupta é a escalabilidade da capacidade. Módulos de energia adicionais podem ser adicionados à medida que a carga aumenta, em vez de substituir todo o sistema UPS. Antes da expansão, as posições disponíveis dos módulos, a capacidade do sistema, a distribuição upstream/downstream e os requisitos de redundância devem ser verificados.
De acordo com as informações atuais do produto, um único módulo pode fornecer até20KVA, enquanto um único gabinete pode atingir uma configuração de capacidade de até200KVAatravés de conexão paralela. A capacidade real do sistema e a quantidade de módulos devem ser determinadas de acordo com a configuração de carga e redundância.
O UPS não deve simplesmente ser dimensionado para corresponder à carga real atual em plena capacidade. O projeto deve considerar requisitos futuros de expansão e redundância, com uma margem de capacidade adequada com base no plano de crescimento de carga do projeto. Para data centers e outras cargas críticas, a capacidade utilizável apósN+Xa redundância também deve ser considerada.
A capacidade da bateria depende principalmente doPotência de carga do UPS, tempo de backup necessário, tensão do sistema de bateria, características de descarga e temperatura ambiente. A capacidade da bateria não deve ser selecionada apenas a partir da classificação KVA do UPS; o tempo de autonomia necessário também deve ser incluído no cálculo.
