Resumo do artigo: Painel de distribuição de baixa tensão GCSfoi projetado para sistemas de energia de baixa tensão automatizados, multicircuitos e de alta capacidade. Com unidades funcionais extraíveis, controle centralizado de motores, distribuição de energia e recursos de compensação de potência reativa, ele pode suportar aplicações exigentes em usinas de energia, instalações petroquímicas, metalurgia, fábricas têxteis e edifícios altos.HAGOEfornece soluções GCS para projetos que exigem distribuição elétrica confiável, configuração flexível de circuitos e integração com modernos sistemas de controle industrial.
Índice
O que é o painel de distribuição de baixa tensão GCS?
Quais são as principais funções do painel GCS?
Por que o design extraível é importante?
Quais são os principais parâmetros técnicos?
Onde o painel GCS é comumente usado?
Como o GCS se compara ao painel GCK?
Como você deve selecionar um sistema de manobra GCS?
Como a HAGOE apoia a qualidade e a conformidade?
O que é o painel de distribuição de baixa tensão GCS?

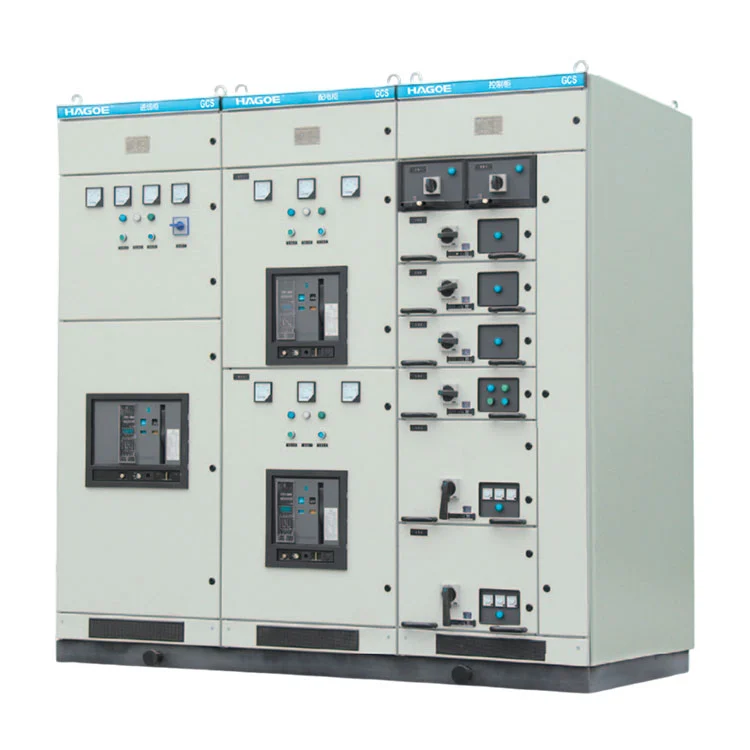

O conjunto de manobra de baixa tensão HAGOE GCS é um sistema de manobra extraível de baixa tensão desenvolvido para distribuição de energia em grande escala, controle centralizado de motor e compensação de potência reativa. É adequado para sistemas de energia CA trifásicos operando a 50 Hz ou 60 Hz, com tensões nominais de trabalho típicas de 380 V, 400 V e 660 V.
Ao contrário de um gabinete de distribuição básico projetado para um número limitado de circuitos, o GCS é destinado a sistemas elétricos onde vários alimentadores de entrada e saída, cargas de motores e funções de controle precisam ser organizados em uma linha estruturada de painéis de distribuição.
O sistema pode suportar correntes nominais de até 4.000 A, tornando-o adequado para grandes instalações industriais e outras aplicações com cargas elétricas substanciais de baixa tensão.
Sua arquitetura também pode suportar conexões com CLPs, computadores supervisórios e outros sistemas de controle industrial. Isto torna o GCS particularmente relevante para instalações onde a distribuição elétrica e a automação precisam operar como parte de uma infraestrutura integrada.
Quais são as principais funções do painel GCS?
O valor de um sistema GCS vem de sua capacidade de combinar diversas funções elétricas importantes dentro de uma configuração coordenada de painel de distribuição de baixa tensão.
Distribuição de energia de baixa tensão
O GCS pode ser configurado para alimentação de entrada, distribuição de barramento e múltiplos circuitos de alimentação de saída. Este arranjo permite que a energia elétrica seja distribuída da seção principal de entrada para diferentes linhas de produção, grupos de equipamentos e cargas auxiliares.
Controle centralizado do motor
As instalações industriais geralmente contêm um grande número de motores que acionam bombas, ventiladores, compressores, transportadores e equipamentos de produção. O GCS pode incorporar unidades funcionais para controle centralizado e proteção de motores, ajudando a organizar essas cargas dentro de uma arquitetura estruturada de controle de motores.
Compensação de potência reativa
A compensação de potência reativa pode ser incorporada de acordo com os requisitos do projeto. Quando adequadamente projetados como parte do sistema elétrico, os equipamentos de compensação podem apoiar o gerenciamento do fator de potência e melhorar a utilização da energia elétrica.
Integração de Automação Industrial
Para ambientes de produção altamente automatizados, o GCS pode ser configurado com componentes de medição, proteção, controle e comunicação. Essas funções permitem que o comutador faça interface com CLPs, computadores supervisórios e sistemas mais amplos de automação industrial.
- Distribuição de energia de entrada e saída
- Controle centralizado do motor
- Proteção e medição de circuito
- Compensação de potência reativa
- Integração de PLC e sistema supervisório
- Gerenciamento elétrico multicircuito
Por que o design extraível é importante?
Uma das características importantes do GCS é a sua arquitetura de unidade funcional extraível. Em vez de tratar todo o gabinete como um conjunto elétrico fixo, diferentes circuitos podem ser organizados através de unidades funcionais de acordo com suas funções elétricas e requisitos de carga.
Esta abordagem pode ser valiosa em grandes projetos industriais onde as cargas elétricas têm diferentes classificações de corrente, requisitos de controle e cronogramas de manutenção.
Por exemplo, uma instalação de produção pode necessitar de circuitos separados para motores, bombas, ventiladores, equipamentos auxiliares e alimentadores de saída. Uma configuração extraível fornece um método estruturado para organizar essas funções dentro do sistema de painel.
Principais benefícios da arquitetura extraível
- Organização flexível do circuito:As unidades funcionais podem ser organizadas de acordo com o projeto de distribuição.
- Alta densidade de circuito:Múltiplas funções elétricas podem ser organizadas em uma linha coordenada.
- Conveniência de manutenção:A estrutura extraível pode simplificar o acesso a unidades funcionais individuais durante a manutenção.
- Flexibilidade de aplicação:A arquitetura é adequada para projetos voltados para distribuição, controle de motores e automação.
- Expansão do sistema:A configuração estruturada pode ser adaptada aos requisitos de circuito específicos do projeto.
Para instalações com numerosos alimentadores e requisitos de produção contínua, essas características podem tornar o painel extraível uma consideração importante durante o planejamento do sistema elétrico.
Quais são os principais parâmetros técnicos?
As especificações técnicas devem sempre ser confirmadas em relação ao projeto final, cronograma de carga elétrica e normas aplicáveis. Os parâmetros a seguir resumem as principais especificações fornecidas para o sistema GCS.
| Parâmetro | Especificação |
|---|---|
| Tensão nominal do circuito principal | 380V / 400V / 660V CA |
| Frequência nominal | 50Hz/60Hz |
| Tensão nominal de isolamento | 690V/1000V |
| Corrente nominal do barramento horizontal | Até 4000A |
| Corrente nominal do barramento vertical | 1000A |
| Corrente suportável de curta duração do barramento | 50kA/80kA, 0,1s |
| Corrente suportável de pico do barramento | 105kA/176kA |
| Tensão de teste de frequência de alimentação do circuito principal | 2500V/1min |
| Tensão de teste de frequência de potência do circuito auxiliar | 1760V/1min |
| Nível de proteção | IP30/IP40 |
Esses parâmetros demonstram por que o GCS é geralmente considerado para aplicações industriais de baixa tensão de alta capacidade, em vez de simples distribuição ao usuário final. A configuração final deverá ser selecionada de acordo com as características da carga, requisitos de curto-circuito, condições ambientais e especificações do projeto.
Onde o painel GCS é comumente usado?
O GCS foi projetado para aplicações onde a distribuição elétrica envolve múltiplos circuitos, cargas substanciais e requisitos de controle centralizado. Sua faixa de aplicação abrange diversos ambientes industriais e comerciais exigentes.
Usinas Elétricas
Em instalações de geração de energia, o GCS pode ser usado em sistemas de energia auxiliares de baixa tensão para distribuir eletricidade a equipamentos auxiliares, motores e outras cargas de baixa tensão.
Instalações Petroquímicas
As plantas petroquímicas geralmente operam continuamente e dependem fortemente de equipamentos automatizados. O GCS pode suportar distribuição de baixa tensão e controle centralizado de motores para bombas, ventiladores, compressores e equipamentos de produção relacionados.
Metalurgia e Indústria Pesada
Grandes linhas de produção podem exigir vários circuitos de motores e alimentadores de alta potência. O GCS fornece uma plataforma estruturada para organizar esses circuitos, ao mesmo tempo que oferece suporte a controle e proteção centralizados.
Fabricação Têxtil
As fábricas têxteis podem conter inúmeras máquinas acionadas eletricamente operando em processos de produção coordenados. Um sistema centralizado de comutadores de baixa tensão pode ajudar a organizar os circuitos de distribuição e controle de motores.
Prédios Altos
Grandes edifícios também podem exigir distribuição centralizada de baixa tensão para iluminação, equipamentos e outras cargas elétricas. O GCS pode ser considerado quando o sistema de distribuição requer maior capacidade e múltiplos circuitos coordenados.
Como o GCS se compara ao painel GCK?
GCS e GCK estão ambos associados a aplicações de painéis extraíveis de baixa tensão, mas os requisitos do projeto devem determinar qual arquitetura é apropriada. O GCK é comumente associado à distribuição industrial de baixa tensão e ao controle de motores, enquanto o GCS é orientado para aplicações de alta capacidade, alta densidade e altamente automatizadas.
| Consideração | GCS | GCK |
|---|---|---|
| Aplicação Típica | Sistemas orientados para distribuição e automação em larga escala | Distribuição industrial e controle de motores |
| Arquitetura | Unidades funcionais extraíveis | Unidades funcionais extraíveis |
| Capacidade do sistema | Configuração de corrente nominal de até 4000A | Selecionado de acordo com a configuração do projeto |
| Controle Motor | Suportado | Aplicação comum |
| Integração de automação | Adequado para integração de PLC e sistema supervisório | Depende da configuração do projeto |
| Compensação de potência reativa | Pode ser incorporado de acordo com o design | Dependente do projeto |
A comparação não deve ser tratada como uma regra universal de seleção de equipamentos. Os engenheiros elétricos devem avaliar o perfil completo de carga, a disposição do circuito, os requisitos de automação, as condições de instalação e os padrões aplicáveis antes de escolher uma arquitetura de painel de distribuição.
Como você deve selecionar um sistema de manobra GCS?
A escolha de uma configuração adequada do GCS requer mais do que apenas verificar a corrente nominal. Um sistema adequadamente projetado deve combinar o conjunto de manobra com a arquitetura completa de distribuição elétrica.
1. Determine a tensão do sistema
Confirme se o projeto opera em 380V, 400V ou 660V e verifique a frequência necessária, nível de isolamento e demais características elétricas.
2. Calcule a carga e a corrente
Analise a potência de entrada, as cargas do alimentador, as cargas do motor e os requisitos de capacidade futuros. As classificações do barramento e da unidade funcional devem ser selecionadas de acordo com o projeto elétrico real.
3. Defina o número de circuitos
Liste os alimentadores de entrada, os alimentadores de saída, os circuitos de controle do motor, os circuitos auxiliares e outros requisitos funcionais antes de finalizar a disposição do gabinete.
4. Avalie os requisitos de automação
Se a instalação utilizar CLPs, computadores industriais ou sistemas de supervisão, defina as interfaces de medição, proteção, controle e comunicação necessárias durante a fase de projeto do conjunto de manobra.
5. Considere os requisitos de manutenção
Para instalações de produção contínua, a acessibilidade para manutenção e a organização das unidades funcionais podem ser fatores importantes na determinação da configuração extraível apropriada.
- Tensão e frequência nominais
- Corrente total e individual do circuito
- Requisitos de resistência a curto-circuito
- Número e tipo de unidades funcionais
- Requisitos de controle do motor
- Requisitos de compensação reativa
- Interfaces de automação e comunicação
- Dimensões do gabinete e espaço de instalação
- Requisitos ambientais e de proteção
Como a HAGOE apoia a qualidade e a conformidade?
Para painéis industriais, a qualidade de fabricação está intimamente ligada à segurança elétrica, confiabilidade e desempenho operacional a longo prazo. A HAGOE afirma que sua produção opera sob sistemas de gerenciamento ISO9001, ISO14001 e ISO45001 e aplica controle de qualidade baseado em processos em toda a produção de equipamentos elétricos.
As atividades de controle de qualidade do GCS incluem verificação de componentes, fabricação de gabinetes, inspeção de barramentos, montagem de unidades funcionais, inspeção de controle secundário e testes de gabinete completo.
| Estágio de Controle de Qualidade | Foco Primário |
|---|---|
| Verificação de componentes | Modelo, classificação e compatibilidade de componentes elétricos |
| Fabricação de gabinete | Corte a laser, dobra CNC e precisão de montagem |
| Inspeção de Barramentos | Especificação de barramentos, conexões, instalação e isolamento |
| Inspeção de Unidade Funcional | Estrutura mecânica, montagem e conexões elétricas |
| Inspeção de Controle Secundário | Fiação de controle, terminais, circuitos de medição e sinal |
| Teste de gabinete completo | Inspeção pré-entrega e testes de desempenho elétrico |
O sistema GCS foi projetado com referência aos padrões aplicáveis de equipamentos de manobra e controle de baixa tensão, incluindo IEC 439-1, GB/T 7251, ZBK 36001 e GB/T 7251.12-2013. Os padrões exatos, a seleção de componentes e os requisitos de teste devem ser confirmados de acordo com o mercado de destino e as especificações do projeto.
Para mais informações sobre a HAGOEsoluções em painéis de baixa tensão, os compradores podem revisar a linha de produtos e comparar diferentes configurações de gabinete de acordo com seus requisitos de aplicação.
Perguntas frequentes
Para que é usado principalmente o painel de distribuição de baixa tensão GCS?
O GCS é usado principalmente para distribuição de energia de baixa tensão, controle centralizado de motores e compensação de potência reativa em grandes sistemas elétricos industriais e comerciais. As aplicações típicas incluem usinas de energia, instalações petroquímicas, metalurgia, fábricas têxteis e edifícios altos.
Qual é a corrente nominal máxima do GCS?
O sistema GCS pode ser configurado para corrente nominal de até 4000A. A corrente nominal final depende do circuito de entrada, do projeto do barramento, da configuração do alimentador e dos requisitos gerais do projeto.
Quais classificações de tensão estão disponíveis para o GCS?
O GCS foi projetado para sistemas CA de baixa tensão de 380 V, 400 V e 660 V, com frequências nominais de 50 Hz ou 60 Hz.
O GCS pode ser usado para controle centralizado de motores?
Sim. O GCS pode incorporar unidades funcionais relacionadas ao controle de motores para distribuição centralizada, controle e proteção de motores industriais, como bombas, ventiladores e compressores.
A compensação de potência reativa pode ser incorporada ao GCS?
Sim. A compensação de potência reativa pode ser incorporada de acordo com o projeto elétrico e os requisitos de gerenciamento do fator de potência do projeto.
O GCS pode ser integrado com PLC ou sistemas de controle industrial?
Sim. Dependendo da configuração do projeto, o GCS pode incorporar componentes de medição, proteção e controle e fazer interface com CLPs, computadores supervisórios e outros sistemas de automação industrial.
