Resumo do artigo:UmFonte de alimentação CAé uma parte fundamental da infraestrutura elétrica moderna, mas selecionar a configuração correta envolve muito mais do que combinar tensões e correntes nominais. O tipo de carga, a estratégia de proteção, o gabinete, o ambiente de instalação, a disposição dos cabos, o acesso para manutenção e os requisitos de expansão futura podem afetar a confiabilidade do sistema. Este artigo explica como uma fonte de alimentação CA funciona em aplicações industriais e de infraestrutura, quais componentes são comumente usados, como selecionar uma solução adequada e como um sistema projetado adequadamente pode reduzir riscos elétricos, simplificar a manutenção e apoiar a operação estável do equipamento. A HAGOE fornece painéis de fonte de alimentação CA e caixas de painel CA que podem ser configuradas para diferentes requisitos de projeto, incluindo equipamentos industriais, infraestrutura, telecomunicações, energia renovável e distribuição de energia localizada.
UmFonte de alimentação CAé um sistema ou conjunto elétrico projetado para receber energia de corrente alternada e fornecê-la de forma segura e confiável a equipamentos, circuitos ou sistemas elétricos a jusante. Em aplicações industriais práticas, o termo pode referir-se a mais do que uma fonte básica de energia elétrica. Um conjunto de fonte de alimentação CA adequadamente projetado pode combinar distribuição de energia, isolamento de circuito, proteção contra sobrecorrente, medição, comutação, controle e conexões de terminal em uma solução coordenada.
Esta distinção é importante porque as cargas elétricas raramente operam isoladas. Uma fábrica pode ter motores, equipamentos de automação, sistemas de controle, iluminação, equipamentos de comunicação e dispositivos auxiliares compartilhando a mesma infraestrutura elétrica. Sem distribuição e proteção adequadas, um problema em um circuito derivado pode afetar outros equipamentos e causar paradas desnecessárias.
Portanto, os equipamentos modernos de fonte de alimentação CA precisam ser projetados em torno da aplicação completa, e não de uma única classificação elétrica. Tensão, corrente, características de carga, condições de falha, exposição ambiental, requisitos de gabinete, roteamento de cabos e acesso para manutenção devem ser considerados antes de o equipamento ser especificado.
A HAGOE desenvolve soluções de fornecimento de energia CA para equipamentos industriais, projetos de infraestrutura, instalações de telecomunicações, sistemas de energia renovável e outras aplicações que requerem distribuição de energia CA controlada e protegida.
O processo operacional básico de um conjunto de fonte de alimentação CA pode ser entendido como um caminho controlado entre a fonte elétrica de entrada e as cargas conectadas.
Essa arquitetura cria uma interface elétrica mais organizada. Em vez de conectar inúmeras cargas diretamente a uma alimentação não controlada, o sistema fornece circuitos definidos com proteção adequada e pontos de isolamento.
O arranjo exato depende do projeto. Uma caixa compacta montada em uma máquina pode precisar apenas de um pequeno número de circuitos protegidos, enquanto um painel de energia auxiliar industrial pode exigir vários circuitos ramificados, medidores, isoladores, contatores e outros componentes.
A configuração interna de uma fonte de alimentação CA deve ser selecionada de acordo com os requisitos elétricos e o ambiente operacional. Os componentes comuns incluem:
| Componente | Função Primária | Consideração Típica |
|---|---|---|
| Disjuntor principal | Fornece proteção e comutação do circuito primário | Corrente nominal, tensão, capacidade de interrupção |
| Disjuntores de derivação | Proteja circuitos downstream individuais | Corrente de carga e coordenação |
| Isolador | Fornece isolamento elétrico para operação ou manutenção | Requisitos de isolamento e método de instalação |
| Fusível | Fornece proteção contra sobrecorrente | Tipo, classificação e aplicação do fusível |
| Contator | Permite comutação e controle elétrico | Tipo de carga e frequência de comutação |
| Medidor | Fornece medição elétrica | Tensão, corrente, potência ou outros parâmetros monitorados |
| Blocos terminais | Organizar conexões de fiação de campo | Tamanho do condutor e arranjo de conexão |
| Barramento | Distribui energia elétrica dentro da montagem | Capacidade atual, isolamento e folga |
| Gabinete | Protege componentes elétricos e fiação | Material, dimensões, ambiente e nível de proteção |
Nem toda fonte de alimentação CA requer todos esses componentes. Um design eficaz evita complexidade desnecessária ao mesmo tempo que fornece as funções exigidas pela aplicação.

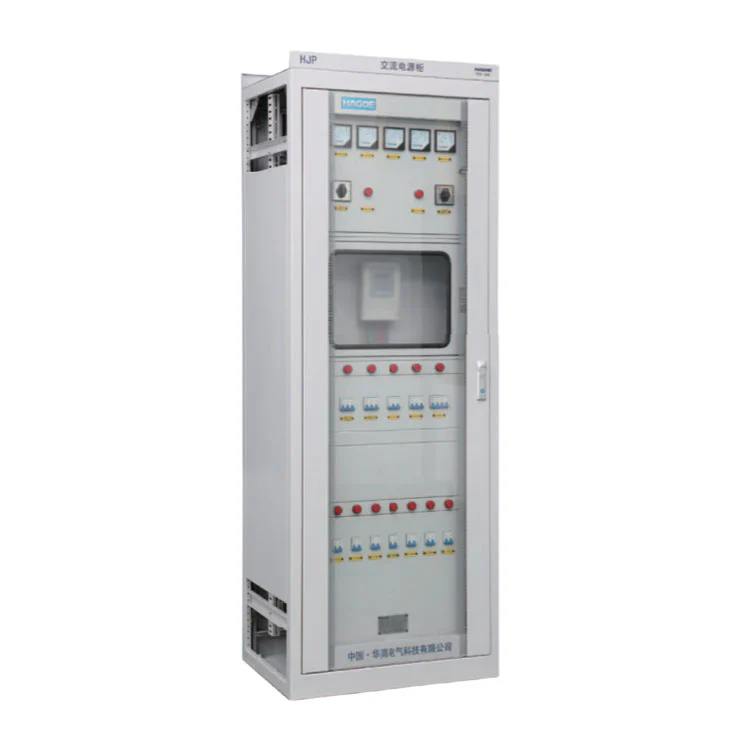

Duas configurações comuns são um painel de fonte de alimentação CA e uma caixa de painel CA. Embora as suas funções se sobreponham, a sua forma física e a instalação pretendida podem ser diferentes.
Para uma grande instalação industrial, um painel pode ser preferível porque pode acomodar vários circuitos e uma disposição mais ampla de componentes. Para um construtor de máquinas ou integrador de equipamentos, uma caixa de painel compacta pode simplificar a fiação localizada e reduzir o espaço necessário para componentes elétricos.
A escolha correta depende do número de circuitos, local de instalação, espaço disponível, roteamento de cabos, requisitos de manutenção e condições ambientais.
Escolher uma fonte de alimentação CA baseada apenas na tensão e corrente nominais pode criar problemas posteriormente. Uma abordagem melhor é avaliar a aplicação elétrica completa antes de finalizar a especificação.
Para compras baseadas em projetos, fornecer um diagrama unifilar, lista de carga, especificações de equipamentos, desenhos de instalação e requisitos de cabos pode tornar o processo de engenharia muito mais preciso.
Cargas elétricas diferentes criam demandas diferentes em uma fonte de alimentação CA. Um aquecedor resistivo, por exemplo, comporta-se de maneira diferente de um motor ou sistema de controle eletrônico.
| Tipo de carga | Característica Típica | Atenção ao projeto |
|---|---|---|
| Cargas resistivas | Demanda atual geralmente previsível | Corrente contínua e carga térmica |
| Cargas indutivas | Pode envolver potência reativa e efeitos de comutação | Seleção de dispositivos de proteção e comutação |
| Motores | A corrente inicial pode exceder a corrente operacional | Condições de partida, proteção e comutação |
| Equipamento eletrônico | Pode ser sensível à qualidade da energia e interrupções | Proteção, monitoramento e compatibilidade do sistema |
| Cargas industriais mistas | Vários tipos de carga operam simultaneamente | Cálculo de carga, separação de circuitos e coordenação |
Ignorar a corrente de partida ou as condições transitórias pode resultar em disparos indesejados ou em um sistema subdimensionado. Por outro lado, o superdimensionamento excessivo pode aumentar o custo do equipamento e as dimensões do gabinete sem proporcionar benefícios operacionais significativos.
Um projeto equilibrado deve, portanto, considerar tanto as condições operacionais atuais quanto os requisitos futuros realistas.
A proteção elétrica é uma das funções mais importantes de um conjunto de fonte de alimentação CA. Os dispositivos de proteção ajudam a isolar circuitos anormais e a reduzir o impacto potencial de falhas elétricas.
Contudo, a proteção é apenas uma parte do projeto geral. O gabinete também desempenha um papel importante porque determina como os componentes elétricos são protegidos do ambiente circundante e com que segurança o pessoal pode interagir com o equipamento.
Considerações importantes sobre gabinete incluem:
As soluções de fonte de alimentação CA da HAGOE podem ser configuradas de acordo com as condições de instalação, requisitos de gabinete, arranjos de cabos e especificações elétricas específicas do projeto. Isto é particularmente útil quando o equipamento padrão disponível no mercado não se adapta às restrições físicas ou elétricas do local.
O equipamento de fonte de alimentação CA é usado em uma ampla variedade de indústrias porque a maioria dos sistemas elétricos industriais e comerciais exige uma interface controlada entre a fonte de entrada e as cargas individuais.
Fabricação Industrial:As instalações de produção utilizam conjuntos de fonte de alimentação CA para máquinas, sistemas de automação, equipamentos de controle, cargas auxiliares e distribuição elétrica localizada. A organização adequada do circuito pode facilitar a solução de problemas e reduzir o impacto de falhas elétricas individuais.
Energia e Infraestrutura:Os projetos de infraestrutura podem exigir energia auxiliar confiável para equipamentos de campo, sistemas de controle, salas elétricas e outras instalações de apoio. O equipamento pode precisar atender a desenhos de projetos específicos e requisitos ambientais.
Telecomunicações:As instalações de telecomunicações contêm equipamentos sensíveis de comunicação e controle que dependem de uma distribuição elétrica organizada. Os conjuntos de fonte de alimentação CA podem fornecer interfaces de alimentação protegidas para equipamentos e sistemas auxiliares.
Energia Renovável:Projetos fotovoltaicos e de armazenamento de energia contêm vários subsistemas elétricos. O equipamento de fonte de alimentação CA pode ser usado para circuitos auxiliares, equipamentos de controle local, funções de proteção e outras aplicações do lado CA.
Máquinas e Equipamentos:Caixas de painel CA compactas podem ser integradas ou instaladas ao lado de máquinas para fornecer proteção local, comutação e pontos de conexão. Isso pode ajudar os fabricantes de equipamentos a criar uma arquitetura elétrica mais organizada.
está envolvida na fabricação e engenharia de equipamentos elétricos desde 2008. Suas capacidades abrangem pesquisa e desenvolvimento, projeto de engenharia, fabricação, testes, vendas e serviços de exportação.
Para clientes que adquirem equipamentos de fonte de alimentação CA, o valor do fabricante não se limita ao gabinete físico. Os requisitos do projeto geralmente envolvem configuração elétrica, desenhos, seleção de componentes, dimensões do gabinete, documentação, embalagem e coordenação técnica. Um fabricante capaz de dar suporte a essas etapas pode ajudar a reduzir as lacunas de comunicação entre as equipes de aquisição, engenharia, instalação e comissionamento.
A HAGOE suporta produtos padronizados e soluções personalizadas. Sua linha de fontes de alimentação CA inclui painéis de fonte de alimentação CA e caixas de painel CA que podem ser configuradas de acordo com os requisitos do projeto.
Para empreiteiros de EPC, distribuidores, fabricantes de equipamentos e usuários industriais no exterior, esta abordagem orientada a projetos pode ser especialmente útil quando dimensões ou configurações elétricas padrão não são suficientes.
Mesmo uma fonte de alimentação CA bem projetada requer instalação correta e inspeção de rotina. Antes da energização, eletricistas qualificados devem verificar se a instalação corresponde aos desenhos aprovados e aos requisitos locais aplicáveis.
Um programa prático de inspeção pode incluir:
Os intervalos de manutenção devem ser determinados de acordo com o equipamento, ambiente operacional, ciclo de trabalho, recomendações do fabricante e regulamentos aplicáveis. Qualquer inspeção ou reparo envolvendo equipamento elétrico energizado deve ser realizado somente por pessoal devidamente qualificado seguindo os procedimentos de segurança do local.
Vários erros evitáveis podem tornar uma fonte de alimentação CA mais cara ou menos confiável do que o necessário.
1. O que é uma fonte de alimentação CA?
Uma fonte de alimentação CA é uma fonte ou conjunto elétrico projetado para receber, controlar, proteger, distribuir ou fornecer energia de corrente alternada aos equipamentos conectados. Os painéis industriais de fonte de alimentação CA podem combinar funções de distribuição, proteção, comutação, medição e conexão.
2. Qual é a diferença entre um painel de fonte de alimentação CA e uma caixa de painel CA?
Um painel de fonte de alimentação CA geralmente se destina a um arranjo mais abrangente de circuitos de entrada, distribuição, proteção e controle CA. Uma caixa de painel CA é geralmente mais compacta e adequada para distribuição ou controle de energia em nível de equipamento localizado.
3. Que informações devo fornecer ao solicitar uma fonte de alimentação CA?
Informações úteis incluem tensão do sistema, corrente nominal, número de circuitos, tipos de carga, ambiente de instalação, requisitos de gabinete, direção de entrada do cabo, método de montagem, requisitos de monitoramento, padrões aplicáveis e desenhos de projeto. Um diagrama unifilar e uma lista de carga podem tornar a avaliação técnica muito mais fácil.
4. Uma fonte de alimentação CA pode ser personalizada?
Sim. Dependendo do projeto, uma fonte de alimentação CA pode ser configurada de acordo com classificações elétricas, quantidade de circuito, dispositivos de proteção, dimensões do gabinete, layout de componentes, entrada de cabos, disposição de montagem, funções de monitoramento, placas de identificação e requisitos de documentação.
5. Onde os painéis de fonte de alimentação CA são comumente usados?
As aplicações típicas incluem fabricação industrial, infraestrutura, telecomunicações, projetos de energia renovável, sistemas de automação, sistemas de energia auxiliares e integração de máquinas.
6. Por que a seleção do gabinete é importante?
O gabinete protege os componentes elétricos e a fiação contra condições ambientais e mecânicas. Poeira, umidade, temperatura, local de instalação, roteamento de cabos e acesso para manutenção devem ser considerados ao selecionar o gabinete.
7. A HAGOE pode apoiar projetos no exterior?
A HAGOE fornece suporte de engenharia e exportação para projetos aplicáveis, incluindo consultoria técnica, fabricação personalizada, documentação de qualidade, embalagem de exportação, coordenação logística, orientação de instalação e suporte técnico pós-venda.
Um confiávelFonte de alimentação CAé mais do que um gabinete contendo componentes elétricos. É uma interface importante entre a fonte de energia upstream e o equipamento downstream, combinando distribuição de energia, proteção, isolamento, comutação, monitoramento e fiação organizada de acordo com os requisitos da aplicação.
A solução mais eficaz começa com uma compreensão clara da carga elétrica e do ambiente de instalação. A tensão e a corrente são pontos de partida essenciais, mas as características da carga, as condições de falha, os requisitos do gabinete, o roteamento dos cabos, o acesso para manutenção, as necessidades de monitoramento e a expansão futura também devem ser avaliados.
Para utilizadores industriais, fabricantes de equipamentos, empreiteiros EPC, promotores de infraestruturas, instalações de telecomunicações e projetos de energia renovável, trabalhar com um fabricante experiente pode simplificar este processo.HAGOEcombina engenharia elétrica, fabricação, testes, customização e suporte à exportação para desenvolver soluções de fonte de alimentação CA para diferentes condições de projeto.
Se você estiver avaliando um painel de fonte de alimentação CA, uma caixa de painel CA ou uma solução personalizada de distribuição de energia CA, forneça suas especificações elétricas, informações de carga, desenhos e requisitos de instalação à HAGOE.Contate-nospara discutir os requisitos do seu projeto e encontrar uma configuração prática de fonte de alimentação CA para sua aplicação.
